一、南方某市林火監控監測預警指揮系統簡介
南方某市林火監控監測預警指揮系統是科技防火、滅火的重要手段，它由林火視頻遠程監控、林火地理信息系統、應急綜合通訊指揮車、超短波通訊系統、網絡共享平臺系統和前導指揮車等項目組成，建有調度指揮中心一個、分中心二個、移動指揮中心一個、林火監控采集點十八個。移動指揮中心設有衛星通訊主站、視頻會議中心以及網絡傳輸平臺、超短波通訊中繼站和移動臺、包含公安350MHz頻段和民用頻段專網，于2007年立項，2009年上馬建設，目前該監控監測預警指揮系統已列入市政府應急中心應對安防和突發性事件處置的重要手段和設施。

二、選擇MOTOTRBO™數字對講系統的銷售策略
作為預警指揮系統重要組成部分的超短波通訊子系統采用的是摩托羅拉全新推出的常規數字對講通訊系統MOTOTRBO™。

該用戶早在97年6月就建立了多臺中繼基站通話的防火通信網絡，為全市林火的預防和撲救工作發揮了重要的作用，并在2005年進行了改造升級維護，為保護南方某市的森林資源提供了基本保障。但由于南方某市的經濟社會發展迅猛，使用各種無線電通訊設施的單位和個人越來越多，城市高樓林立的建筑密度不斷增大，并且有靠山上發展的趨勢，導致無線電頻率常常受到干擾影響和通話受阻，而對講機網絡通話質量越來越差，加上網絡設備經過10年來的不間斷使用，設備出現老化，配件耗損嚴重而影響正常運轉。在這種情況下，2005年該用戶根據市政府《關于進一步加強森林防火工作的通知》精神，全面落實科學發展觀，提高科技防火、滅火手段，決定建設預警指揮系統。我司由于一直以來為本用戶提供服務而受邀參加調研、編制《南方某市林火監控監測預警指揮系統項目建議書》并和用戶一道多次參加市發展和改革局評審立項研討會。由于新的指揮系統項目由林火視頻遠程監控、林火地理信息系統、應急綜合通訊指揮車系統、網絡平臺系統和通訊指揮調度系統組成，根據用戶提出使用的需求，參照戰平結合的需要，我們大膽提出采用IP互聯互通同頻同播的通訊方案，滿足用戶使用需要，并得到用戶的認同。適逢2009年最后審定會議時，摩托羅拉全數字專業對講機成熟推出，具有滿足用戶使用需求的各種功能，更加堅定了我們選擇數字化IP聯網的設想，并多次做用戶有關領導的工作，表明城市管理數字化、信息化的發展方向以及摩托羅拉專業對講機在全球領先的地位，鼓勵他們大膽決策，經綜合考量最后選定了MOTOTRBO™全數字化對講機通訊系統作為南方某市森林防火監控監測預警指揮系統的通訊平臺。

三、南方某市林防監控監測預警指揮對講通訊系統組網解決方案
（一）網絡組成概述
由于南方某市森林資源分布面廣、點多線長，主要分布在東部和西部，其林區跨度大，且地形地貌較為復雜。根據森林資源分布狀況和通訊信號的測試以及預警指揮調度功能的需求，我們提出采用MOTOTRBO™常規數字全I(xiàn)P互聯平臺同播通訊解決方案，并設置調度中心一個、分中心二個、固定中繼基站十一個（其中四個高山站點）、移動中心通訊中繼基站一個、前導指揮車三臺、移動手臺上百臺組成林火通訊網絡系統，滿足戰平使用需求。中繼基站選用XiR R8200，調度中心臺選用XiR M8268，手持臺選用XiR P8268。中繼基站和移動調度中心以及前導指揮車中繼臺全部采用IP網絡互聯，3個固定中繼基站采用Internet廣域網，8個固定中繼基站采用市政府網絡中心的外網互聯，移動指揮車中繼臺和前導指揮車中繼臺采用中國電信的3G無線網絡連接Internet實現全網互聯互通。

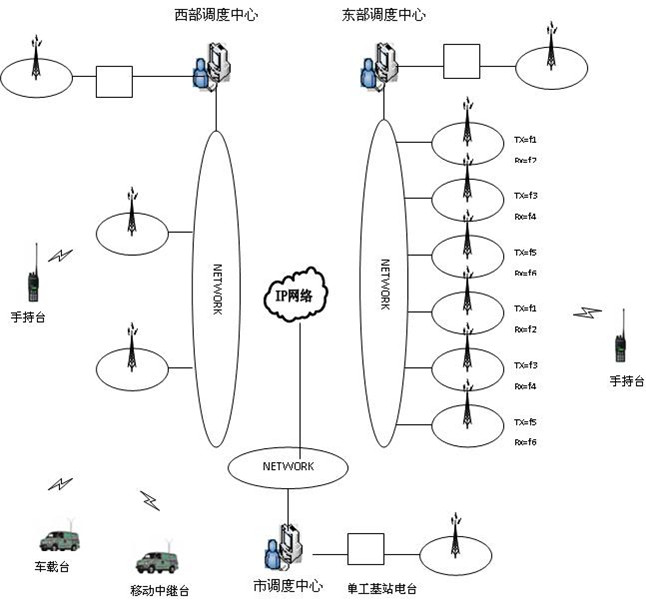

調度中心和分中心由調度臺計算機工作站和MOTOTRBO™基站組成，無線接入就近中繼基站，實現調度功能，系統網絡組織結構示意圖如下。
由于四個高山站點無交流市電和IP網線，我們采用了太陽能和風能發電的辦法解決供電問題，使用了摩托羅拉的5.8GHZ Canoppy無線寬帶接入系統實現山上與山下的傳輸，解決信號入網問題。

（二）工作頻率
由于基站設置站點的選擇具根據用戶需求而選取的，但又受到當?shù)氐牡匦蔚孛驳挠绊�，為了�?shí)現最佳的下行和上行信號覆蓋，根據需要獲取了3對雙工組網頻率，間隔為12.5KHz，使相鄰基站使用不同的頻率，避免同頻造成的干擾，跨區基站采用了頻率復用的辦法解決了頻率資源緊缺問題。

（三）實現用戶需求功能
1、系統功能
（1）通話功能
組呼、私密呼叫、全部呼叫。
（2）數字信令功能
遙斃對講機、遠程監控、對講機檢測、呼叫提示、緊急呼叫、掃描、漫游。

2、模擬功能
針對從模擬系統或數字系統進行移植的客戶，可同時支持模擬和數字運行模式。
手持臺和車載臺可支持模擬和數字信道運行模式，用戶可以自由選擇。中繼臺也可以支持模擬或數字運行模式，為用戶現用的對講機兼容使用。
在模擬模式下，對講機將采用可支持12.5和25kHz信道帶寬的傳統調頻（FM）技術。在模擬模式下，對講機既可通過中繼臺進行通信，又可以以直通/脫網模式進行通信。

3、綜合數據業務功能
系統可以支持文本消息、位置跟蹤服務和遙測三種綜合數據業務功能。
（1）文本消息
文本消息包含內置文本消息和文本消息服務2種業務。用戶可通過以下兩種方式創建文本消息：
狀態或固定消息（快捷文本）。通過客戶端軟件（CPS）可以編程最多30條消息；
受限制的自由格式文本消息。最多可包含140個字符。
a、內置文本消息：
支持對講機之間通過經確認的服務（包括確認信息和檢索信息）相互發送消息；
支持對講機通過未經確認的服務（即消息只發送一次）向通話組發送消息；
所有消息傳送均為直接路由，即發送方和接收方必須同時在同一個信道和時隙上（除非接收方在執行掃描）。
手持臺或車載臺最多可以同時保存30條消息。
b、文本消息服務 ：
用戶可以創建、接收、保存和顯示文本消息。該功能的處理能力與內置服務相同；對講機用戶還可以利用移動和固定的文本消息客戶端應用發送和接收消息，以及利用電子郵件終端發送和接收消息。
文本消息服務支持移動PC用戶創建和查看文本消息�？梢詫⒁慌_(tái)車載臺或手持臺連接至移動PC，并配置為提供PC路由消息提供的服務包括：
直接路由；
間接路由；
延長了消息長度；
消息可以保存在本地郵箱中。
基于PC的調度席（連接至局域網）連接至安裝在同一臺PC或在同一個局域網（LAN）中的文本消息應用服務器，可以利用文本消息客戶端應用。文本消息客戶端應用提供的服務如下：
全面的消息功能
群發消息
延長消息長度
可支持工作組
上線狀態

（2）位置跟蹤服務
借助位置跟蹤服務應用，調度員可以在屏幕顯示的地圖上查明某臺對講機的當前位置。系統通過兩個互為補充的功能，實現了位置跟蹤服務。
具備內置GPS接收器的手持臺和車載臺型號；
利用綜合數據業務，配備了GPS模塊的手持臺和車載臺可以通過無線通信系統將其位置坐標信息發送至接收端應用，后者可在一個高分辨率的地圖上顯示該對講機的地理位置。
收到GPS信號后，對講機屏幕將顯示   圖標。如果對講機收到的GPS信號很弱，該圖標將閃爍。對講機不能在屏幕上顯示其當前位置。
位置服務器應用將告知對講機，以什么樣的頻率報告其位置信息。該應用也能通過輪詢對講機，了解其位置信息。
對講機用戶可以通過按下緊急按鈕，觸發向位置服務應用服務器發送位置更新信息。事實上，對講機用戶不會察覺到對講機在通過無線通信系統發送其位置坐標信息。位置服務客戶端從位置服務器獲取位置數據，并在地圖上顯示對講機的位置。

（3）基站支持IP互聯
支持中繼臺的IP互聯。
在網絡傳輸層，對所有的話音和信息都進行了加密處理，使話音和數據的傳輸具有極強私密性；
確保中繼器之間傳輸?shù)南�息都是可信的�?br style="margin: 0px; padding: 0px;" /> 對于安全要求更高的用戶，轉發臺支持VPN（虛擬私人網絡）連接。

（4）基站控制管理遠程診斷功能
遠程診斷和控制工具RDAC：
系統管理員可以使用RDAC遠程監控管理系統中的轉發臺。可以實現的功能有：
1）中繼器狀態診斷
有效/失效；
模擬/數字；
聯網/本地轉發；
發射功率（高/低）；
可用信道；
信號場強；
IP地址和UDP端口。
2）中繼器報警
接收機故障報警；
發射機故障報警；
溫度過熱報警；
電源故障報警；
主風扇故障報警。
3）中繼器控制
中繼器打開/關閉；
切換信道；
切換發射功率（高/低）；
重啟中繼器。

（5）調度中心系統應用功能
指揮中心和區分中心的調度臺應用功能軟件是在系統支持下，根據用戶實際需求進行二次開發實現的，可以在調度臺界面上實現語音、數字信令以及綜合數據業務的操作，這些功能與用戶的林火地理信息系統兼容：
1）短消息
2）GPS位置信息（必須能為用戶的林火地理信息系統提供可處理的位置信息數據）
3）遠程操作
對講機檢測；
對講機遙斃/激活；
對講機監聽。
4）操作狀態顯示
5）呼叫控制
組呼；
單呼；
全呼。
6）通話錄音

（6）工作模式
通話及管理模式
通過指揮中心的管理軟件，可以控制所有基站在3種工作模式間切換。
1）單基站獨立工作模式
所有基站獨立工作，這時候只有在本地基站覆蓋下的移動用戶，可以利用該基站轉發信號，進行本地話音及數據聯絡。數據聯絡可以是短信功能或者GPS定位功能等。
不同基站覆蓋下的移動用戶之間以及移動用戶和指揮中心之間不能進行通話和數據聯絡。
2）區基站互連工作模式
區內的基站處于互連狀態，移動用戶和區指揮中心可以在本區內通話及數據聯絡，移動用戶可以在本區內漫游，不能跨區漫游。
區內用戶和指揮中心之間不能進行通話，但是可以進行數據聯絡。
3）全區互連模式
所有基站都處在互連狀態，指揮中心、區指揮中心和所有移動用戶都可以進行通話，也可以進行數據聯絡。

四、對MOTOTRBO™數字常規通訊系統的認識
MOTOTRBO™數字常規通訊系統是采用符合歐洲電信標準協會數字移動系統對講機雙時隙標準的12.5KHzTDMA數字化技術，一個中繼臺的12.5KHZ信道內同時有兩個通話組，一臺中繼臺完成了兩臺中繼臺的工作，大大提高了頻譜的利用率和系統容量，同時又減少了設備投資。中繼臺IP互聯，實現了跨國跨地區跨頻段的互聯互通直接呼叫，從而可以實現超遠距離的清晰對講通訊。MOTOTRBO™對講機有極高質量的話音、中文短信息以及全球定位功能（GPS）；為調度管理提供強大的呼叫信令和控制等出色功能，充分滿足了南方某市森林防火預警調度指揮系統的要求，其RDAC管理軟件的安裝可以通過網絡遠程對中繼臺進行靈活互連設置和管理控制與診斷。

XiRR8200中繼臺射頻功率高達40W，可實現大范圍信號覆蓋，標準19英寸機箱設計，使得安裝十分方便，LED指示燈清晰顯示兩個信道時隙發射和接收模式；
XiR M8268車載臺體積小、重量輕、聲音宏亮，且擁有十分清晰的音質，給使用者帶來悅耳的通話效果；
XiRP8268手持臺鍵盤大，顯示屏界面十分友好，清晰，整機體積小巧。鋰電池配置，重量輕，音調和頻調開關粗放，使用十分方便，聲音質量極高，可以說在通信效果范圍內一點雜音都聽不到的好設備。
