主頁(http://www.130131.com):中山電視臺應用MOTOTRBO數字無線對講系統 一. 概述 1. 工程描述 中山電視臺數字無線對講系統,是電視臺工作人員在中山城區范圍內進行高效通信聯絡的一個手段,也是執行重大演播任務時領導進行現場指揮的重要手段。 2. 建設目標 根據中山電視臺無線通訊指揮系統的現狀及需求,在規劃設計無線通訊系統時,應采用技術先進、性能優越、擴展靈活的數字無線通訊技術,系統建成后必須達到以下目標:中山城區范圍內實現對講機語音的互聯互通,在公路上實現車載臺96%以上的覆蓋,手持對講機實現80%的覆蓋,覆蓋區的話音質量清晰。 二.需求分析 中山市位于中國華南,是中國廣東省下轄的地級市,位于珠江三角洲中南部,中山市總面積為1800平方公里。中山電視臺位于興中大道,擁有總面積15000平方米的集行政辦公、電視制作、網絡傳輸、數字電視、前端機房于一體的綜合大樓,另設有80平米、120平米、240平米和600平米演播廳各一個;谥猩诫娨暸_(tái)無線通訊的實際情況,無線通訊系統要求具備以下功能: 1. 手持對講機信號能覆蓋中山城區80%的區域。 2. 系統可實現單呼、組呼、全部呼叫、緊急呼叫、私密呼、遙斃/復活等功能。除了進行語音通信外,系統還支持文本短信息及GPS的數據傳輸。 3. 系統必須具有強插功能:允許一臺高級別對講機中斷當前正在進行的無加密,或基本加密或增強型加密的可中斷語音的傳輸,并可能允許該對講機發起新的傳輸。強插功能與語音呼叫的類型無關。 4. 無線通訊系統在演播中心使用時,需與電視導播系統互聯互控。 三.系統設計 1. 系統結構示意圖 中山電視臺數字無線對講系統承載著多個部門的調度服務及應急調度服務,考慮用戶數量及需求分析,故采取先建設后完善的逐步發展規劃。根據中山電視臺項目的通訊需求,第一期先組建2固定基站及1個移動基站,將多個部門用戶分配到基站中進行通訊。 系統拓?fù)鋱D如下圖1所示

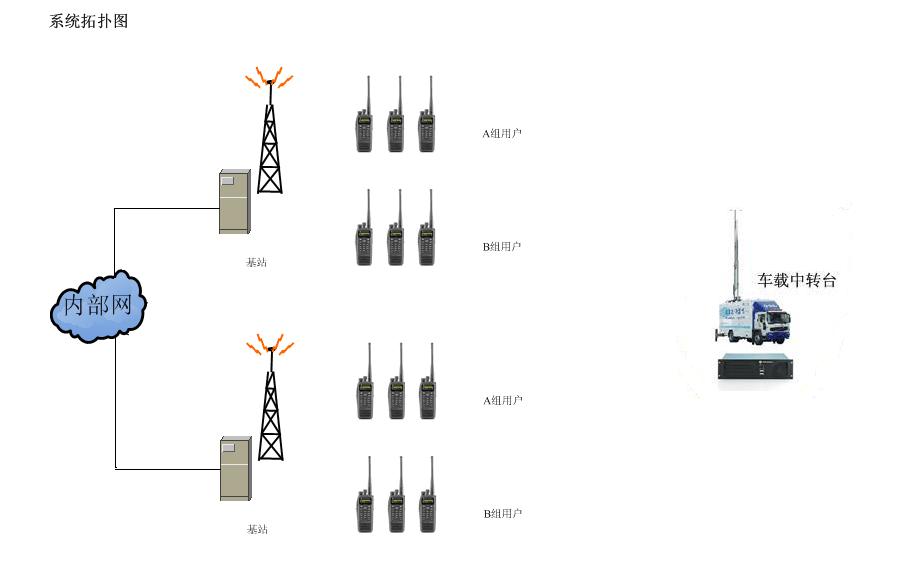

2. 系統規模及組網說明 1) 系統規模 系統由3個IP漫游數字基站、2臺車載臺及45臺手持對講機等組成。本系統采用超短波通信,具體分設如下: ① 固定數字系統基站:XIR R8200漫游中繼臺2套,分別架設在五桂山及馬山天線塔高處位置,利用已有的數據專網作為鏈路,靈活的組建大范圍區域的互聯互通的無線通訊指揮系統網絡。用于保證對講機在使用現場區域范圍內訊號覆蓋。 ②數字手持對講機:45臺(其中XIR P8260 手持對講機25臺及XIR P8268手持對講機20臺),在信號覆蓋區域范圍內的工作人員使用。 ③車載對講機:XIR M8268車載對講機2臺,裝于指揮調度車上,供指揮員調度指揮用。 ④移動數字系統基站:XIR R8200集群中繼臺1套,裝于大型演出車上,用于演出現場指揮調度用。 2) 頻率分組說明 對于中山電視臺數字無線對講系統,系統由兩大部分組成:一是由兩個固定基站組成的大范圍覆蓋的漫游系統,另一是裝于演出車上的集群系統。對講機也根據相應的使用功能分為漫游頻道及集群頻道。當工作人員在城區范圍值勤時,使用漫游頻道即可以與同組人員通話。當演出車對講系統啟用時,對講機啟用集群頻道即可實現各組的通訊。 頻道分組:
四、用戶體驗 采用摩托羅拉公司的MOTOTRBO的IP漫游功能,實現了多個基站的互聯互通,有效地?cái)U(kuò)大了對講信號的覆蓋范圍。 數字對講機話音清晰,即使在噪雜的環境中也能提供良好的通話質量,對于電視轉播這樣一個在噪雜環境下使用數字無線對講產品,無疑提供了一個好的選擇。 強插功能的使用,保證了在緊急情況下,指揮員可以及時把信息發送下去,確保了信息的有效性。
此作品來源于2011摩托羅拉解決方案大獎賽 (中國集群通信網 | 責任編輯:陳曉亮) |
