主頁（http://www.130131.com）：青島公安350兆 TETRA數字集群系統二次開發紀要

青島市公安局350兆TETRA 數字集群通信系統，采用TETRA 技術體制組網，網絡覆蓋青島全市。一期已建成交換控制中心2個，采用雙機備份方式配置，21個2載頻基站，13個3載頻基站，6個4載頻基站，1個4載頻移動基站。二期將增加21個2載頻基站以及鑒權、系統錄音系統等，包括網絡設計、基礎設施工程、主系統及應用工程、用戶終端采購及安裝調試等項目。

全系統建成后可提高公安機關在全市范圍內進行日�；顒�、執行大型專項任務、處置突發事件和反恐斗爭中指揮調度的工作效率和通信安全性；通過與公安指揮中心接處警系統的鏈接，為實施新型警務指揮模式和勤務管理模式提供技術應用支撐平臺；建立安全可靠的無線數據傳輸通道，推動公安信息化成果的移動應用，使全局處于同一、統一的信息平臺之上，促進提高青島市公安局的扁平化指揮水平；提高市政府應急部門的統一指揮協調能力和快速反應能力。

在整個系統基礎上，為了更好的體現摩托羅拉設備的性能和系統實用性，我們進行了多項業務的開發，如短信息服務、GPS定位、WAP查詢、WAPPUSH應用以及TETRA設備管理系統�，F(xiàn)各項應用的開發已基本完成，并通過客戶的初步使用，反響良好。

一、短信息服務開發
TETRA 的短信息通過 SDR 服務器實現，使用的協議是SDTS，通過SDTS協議和SDR 服務器可以構建起一整套短信服務系統。

青島公安要求同時在110指揮中心和公安專網上架設短信服務器。通過短信的下行通道發布警情信息，警員在收到警情信息后使用MTP850終端的短信帶原文回復上行指揮中心以確認。

針對業務需求，我們決定以SDTSHost的方式來開發短信應用。為防止手臺關機、不在服務區等原因造成的短信息發送失敗，我們以消息隊列技術實現了存儲/ 轉發服務。同時，系統可以通過部署多個SDTS Host來支撐多業務并行，其適應性較好。

為了方便第三方調用，我們開發了“TETRA短信息系統交互接口”，接口基于HTTP 協議進行開發，通過簡單的API 調用即可實現短信的上行、下行和確認功能，這樣為TETRA 短信功能在公安其他信息系統中的廣泛應用打下了基礎。

通過集成短信息業務，青島市公安局在110 接處警和緊急指揮調度管理中使用了TETRA的短信息來串聯起整個業務流程。

二、GPS 定位開發
GPS定位應用已成為公安信息系統中一個非常重要的應用。

摩托羅拉的中心交換系統和MTP850終端同時支持LIP和LRR協議。LIP是TETRA標準中包含的協議，LRRP則是摩托羅拉針對TETRA進行優化的特有傳輸協議。根據LIP規范要求，最高發送頻率為每10秒一次上傳，而LRRP可以支持最快一秒一次上傳，同時LRRP可以在根據觸發類型指定不同的目標ISSI。

對于青島公安來說，有幾個需求：首先應支持標準TETRA終端設備，這樣便于滿足終端的多樣性要求，其次應對公安特勤業務和車臺需要更即時的GPS定位支持。

針對業務需求，我們同時實現了LIP和LRRP，為了減輕對控制信道的占用，對于高頻率上傳的LRRP部分，則通過分組數據通道進行傳輸。

為了更好的傳遞和使用GPS信息，我們針對LIP和LRRP的共性，抽象出統一接口，這樣對于后端應用來說，不需要再關心原始信息協議，可以透明、無縫的使用GPS數據。對于GPS的后端數據傳輸，我們采用UDP協議傳輸?shù)紾IS服務器，同時也可以根據業務需要設置數據存儲的周期。數據存儲通過自動分區技術實現，理論上存儲是無限制的，可以自由回放系統中任意終端的GPS軌跡。

在高頻率分組數據傳輸LRRP的實際測試中，發現采用每3秒上傳就可以達到較好的實時性，對于車輛的行駛跟蹤可以達到近乎即時的效果，而且這個設定也是兼顧了即時性和數據傳輸壓力的折中考慮。

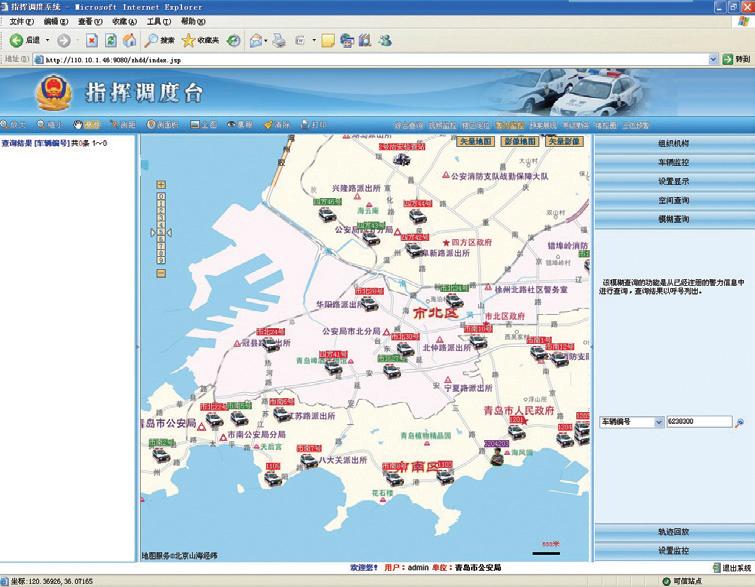

下圖為青島市公安局指揮調度中心的指揮調度GPS定位圖。

三、WAP查詢開發
按青島公安要求，需要基于WAP協議實現信息查詢功能，諸如常駐人口查詢、暫住人口查詢、犯罪人口查詢、車輛信息查詢、盜搶車輛查詢等功能。

WAP 在實際使用中受限于系統和終端。主要存在以下問題：傳輸速度的限制；終端操作的便利性限制。

對于傳輸速度方面的限制， 我們通過摩托羅拉系統解決掉了一部分。
1. 通過交換控制中心的設置打開四時隙功能。這樣可以將傳輸速度最大提高4倍。在實際測試中，速度提升非常明顯。以人口信息查詢?yōu)槔�，單時隙需要10 秒才能下載完包括照片在內的所有信息，打開四時隙后，3秒左右就可以下載完成。
2. 啟用WAP代理服務器。MTP850終端支持的WAP最新版是V2.0，其實對于TETRA系統來說，稍低一些的V1.2其實更合適。WAP V1.2 可以通過啟用代理服務器獲得更少的數據傳輸量。我們采用了kannel作為WAP代理服務器，實際使用感覺下載速度有一定提升。
(中國集群通信網 | 責任編輯：陳曉亮)
