主頁（http://www.130131.com）：對講機發射的無線電波長什么樣？

平時驗機時，有不少無線電愛好者對檢測過程產生濃厚興趣，有的想通過測試設備看看無線電波到底“長什么樣”，有的愛好者關心自制電臺的性能如何。

尤其對數字電臺更是充滿了好奇心。那么，筆者就帶領大家進入數字電臺那摸不著看不到的神秘領域，下面用真機實測的方式，為大家一一展現。

（聲明：本文中所展示樣機，無任何商業目的。樣機來源為檢測機構從市場隨機采購）

DMR的頻譜

測試選用的DMR樣機為摩托羅拉XiR P8260，它是帶顯示屏的數字手持雙向電臺，支持模擬和數字兩種模式，提供通過中繼或設備與設備之間的通信選項�？捎糜赨HF和VHF兩個頻段，都具有160個信道。

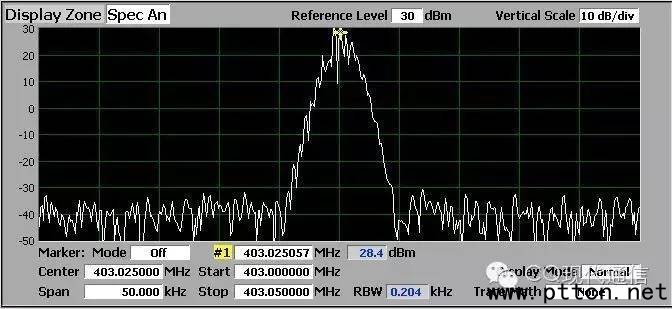

經過連接設備、設置參數、掃頻尋找信號等步驟，從檢測儀表的頻譜分析界面可看到DMR的頻譜，如下圖所示�？煽吹竭@是一個中心頻點為403.125MHz的信號，X軸（橫軸）為頻率，Y軸（豎軸）為功率，單位dBm。

時隙是什么

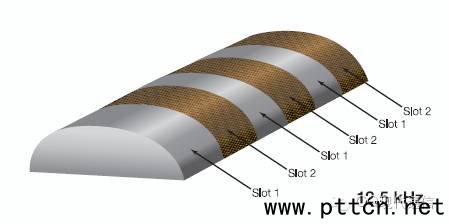

從上一期對DMR標準的介紹中可知，其信道間隔12.5kHz，采用雙時隙TDMA技術，時隙1、時隙2交替，每時隙30ms，三維圖展示如圖所示。

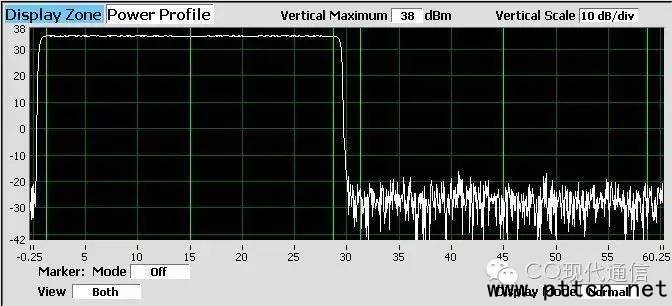

在儀表上觀察， X軸（橫軸）為時間，單位ms，Y軸（豎軸）為功率，單位dBm。下圖所示為真實測試時的截圖，左半部分為時隙1，右半部分為時隙2，可見只有一個時隙在工作。

星座圖

我們知道，多種制式采用4FSK調制方式，但頻偏不同，見下表。

4FSK調制信號在每個符號點的偏移，可以通過星座圖來觀察。X軸為頻率，中間0代表f0中心頻率。下圖所示4個白色塊為模糊區，紅點為當前值。模糊區越小，表示樣機性能越好。紅點表示4個碼元對應的頻點。

dPMR的頻譜

我選用科立訊S760作為dPMR測試的樣機，它具備數字、模擬混合工作模式，可共享DPMR數字/模擬中繼臺構建系統網絡。

從檢測儀表的頻譜分析界面可看到dPMR的頻譜，如下圖所示�？梢院虳MR的頻譜比較一下，兩圖SPAN都為50kHz，dPMR的頻譜明顯“瘦”很多。

眼圖

什么是眼圖呢？眼圖是一系列數字信號在示波器上累積而顯示的圖形，它包含了豐富的信息，從眼圖上可觀察出碼間串?dāng)_和噪聲的影響，體現了數字信號整體的特征，從而估計優劣程度。

眼圖的“眼睛”張開的大小反映著碼間串?dāng)_的強弱�！把劬Α睆埖迷酱�，且眼圖越端正，表示碼間串?dāng)_越小；反之表示碼間串?dāng)_越大。

上圖所示為實測一個周期內解調的信號，掃描線為4個符號變化互相覆蓋的結果。在每一個符號周期內緊密收斂的曲線表示信號調制性能良好。

大家對模擬電臺的驗機過程已經很熟悉了，那么數字對講機怎么驗機呢，會不會很麻煩，通過率如何？

數字電臺驗機時，只測部分參數，如天線端口最大輸出功率，載波頻率誤差，占用帶寬，天線端口雜散發射。

具體情況我們下一期為您再做講解。
