主頁（http://www.130131.com）：中興通訊CPTT集群通信系統介紹

一 中興CPTT集群通信系統概述

　　PTT（Push To Talk），是無線領域?qū)?ldquo;一按即通”通信呼叫方式的簡稱。通過使用移動終端的PTT鍵，按下時進行呼叫，抬起時被動接聽。其特點是呼叫建立時間快，說話時才占用信道，接收時只監聽信道，既可以一對一，也可以一對多方式通信，接收方不需要摘機即可隨時接收呼叫信息。由于PTT技術的呼叫速度快，系統資源使用效率高，被廣泛應用于對講系統、集群系統、移動蜂窩系統中的指揮調度功能。近幾年，隨著無線通信技術和業務運營的發展，PTT技術也逐步轉向個人應用，例如年輕時尚人士之間或小團體內的實時聊天、家庭內部成員之間的通信等。在一些移動通信發達的國家和地區，PTT業務與傳統移動業務結合，或與集群業務的共網發展，已經成為一種趨勢，既滿足了市場需求，也促進了業務運營和相關產業的發展。

　　CPTT是中興通訊獨立推出的一種基于CDMA網絡的PTT技術。CPTT可提供多種集群業務:

　　●　一對一的私密呼叫和一對多群組呼叫；可設定用戶的優先級，并根據用戶的優先級使用強插強拆功能。

　　●　還可以提供集群系統中所需要的系統尋呼、群組尋呼、子群組尋呼、專用PTT業務等特殊業務。

　　●　CPTT系統可對不同的話務群組進行分類，例如永久型群組和臨時型群組，用戶可對其群組內成員進行管理。

　　除了集群業務以外，CPTT還具有所有傳統的蜂窩業務，如短消息、定位、VPN等，這些業務和集群業務結合起來，將為集團用戶提供綜合服務。

　　CPTT技術比傳統集群通信方式有很多的優勢：

　　●　技術先進。CDMA技術和系統的先進性，可為集群技術帶來新的業務發展空間。

　　●　業務豐富。特別是與公眾移動業務進行捆綁，優勢互補，可大量吸引用戶入網。

　　●　投資少，見效快，運營成本低。CPTT基于中興CDMA系統成熟網絡，只需要對系統作稍許升級和補充，即可實現業務承載。

　　CPTT的一個重要特點在于PTT業務可完全承載于現有的中興cdma2000 1x RAN分組數據網絡。在新增該業務時，只需對原中興cdma2000 1x網絡的BSS部分進行軟件升級，并新增部分服務器和數據庫，即可在中興cdma2000 1x系統上實現PTT業務功能。

　　中興通訊提供CPTT終端，最新推出的CPTT終端提供一個特殊設計的按鈕，一個附加的揚聲器及大容量的電池。新終端不僅支持豐富的集群業務，也支持傳統的語音業務、短消息業務和分組數據業務。

　　二 中興通訊CPTT技術原理

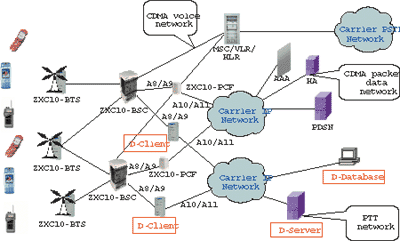

　　中興通訊CPTT方案，具有獨家的技術優勢，成功解決了基于CDMA技術的集群業務關鍵技術，擁有核心專利。在CDMA領域具有高的起點和高的市場競爭力，完全著眼未來市場競爭。為了能夠在CDMA網絡上進行PTT通信，并且不影響CDMA網絡的各項業務，CPTT圍繞著無線信道共享和快速鏈接這兩項關鍵技術提出解決方案，使新增的PTT業務不會對傳統移動業務和網絡資源帶來不利影響。CPTT業務網絡結構如圖1。其中D-Client、D-Server、D-Database為新增網元。

圖1 中興cdma2000系統PTT業務方案網絡結構

　　CPTT系統，無線部分完全采用cdma2000 1x的無線接入部分，即保持原有的BTS和BSC。

　　網元D-Client (Dispatch Client)功能類似PTT接入到分組數據網絡的網關，在反向鏈路上對PTT語音流進行匯集，在前向鏈路上對PTT語音流進行分發，并提供到D-Server的信令鏈路。D-Client在硬件上和PCF完全相同，因此，也可以將PCF上的軟件升級來實現D-Client的功能。

　　網元D-Server (Dispatch Server)執行PTT呼叫處理流程，包括向分布于不同D-Client下的PTT終端分發前向語音流，D-Server的硬件結構等同于PDSN，因此，在PDSN上進行軟件升級也可實現D-Server的功能。

　　數據庫D-Database (Dispatch Database)提供PTT群組注冊和群組成員注冊的數據庫，提供PTT群組成員的本地信息，提供PTT成員的業務權限鑒別，執行業務統計和計費。

　　1. 總體思路

　　CPTT方案的總體思路是基于成熟的cdma2000 1x空中技術和分組數據業務，空中接口的物理機制不改變，A8/A9和A10/A11接口基本不改變(至R-P層不變)，并引入信道共享和快速鏈接機制。

　　CPTT的呼叫建立在分組數據業務上，為了提高接續速度，采用獨立的分布式業務分發系統結構: D-Server和 D-Client，并在D-Server和D-Client之間建立兩條固定鏈路，CTML和STDL。

　　為了避免群組呼叫時，對小區內各項業務的沖擊，CPTT要求同一群組在同一小區下所使用的前向信道共享。

　　2．空中接口

　　CPTT的空中接口和cdma2000的空中接口完全兼容，PTT呼叫使用cdma2000定義的以下鏈路：

　　●　前向鏈路：PCH/QPCH，F(xiàn)-DCCH和F-SCH。

　　●　反向鏈路：ACH/EACH，R-DCCH。

　　各個信道所起的作用如下：

　　●　尋呼/接入信道，CPTT系統使用PCH/QPCH和ACH/EACH，CPTT系統用cdma2000系統定義的尋呼/接入信道在系統和終端之間建立通信，和PTT呼叫有關信息通過SDB（數據突發消息）消息擴展。

　　●　前向業務信道，CPTT使用F-DCCH和F-SCH作為前向業務信道。對于組呼，使用相同的長碼掩碼，F(xiàn)-DCCH和F-SCH的功率控制采用各自獨立的外環功控，這也是在cdma2000中定義的。

　　●　F-DCCH用于承載信令消息和功率控制信息，正在通話的群組內的每一個成員都被分配一條F-DCCH，使用相同的長碼和獨立的Walsh碼，每個成員的F-DCCH在物理上和邏輯上相互分開，每個F-DCCH發送和組員對應的業務幀，功控信息也由F-DCCH承載，并和R-DCCH共同完成閉環功率控制，閉環功控周期為200Hz，F(xiàn)-DCCH的開環功控也是獨立起作用。

　　●　F-SCH用于承載話音數據，在同一個小區下的同一個群組內，該信道被指定成“廣播”式的和“共享”式的，為了達到共享的目的，F(xiàn)-SCH具有以下特征：

　　——每個群組只有一個F-SCH：對于同一個組呼，所有的F-SCH擁有相同的長碼和相同的Walsh碼。由于F-SCH擁有相同的編碼特征，盡管物理上F-SCH由多處發送出來，移動臺也能夠?qū)⑦@些F-SCH合并解碼，邏輯上，群組內的移動臺收到的是一個F-SCH信號。在移動臺處接收到的功率是該小區的相同的F-SCH功率的總和，從而達到邏輯上“共享”的目的。

　　——同一個群組內的所有F-SCH發送的語音幀都是一樣的：每一個F-SCH的開環功控和閉環功控都是獨立起作用的，工作周期為600Hz。由于移動臺接收的F-SCH是合并后的F-SCH，因此，每一個移動臺都根據接收到的邏輯上的F-SCH功率要求對應的物理上F-SCH發送相應的功率，從而達到邏輯上F-SCH發送的總功率滿足最差環境下移動臺的接收。

　　——F-SCH切換流程的執行同cdma2000的要求。

　　●　反向業務信道，CPTT系統使用到的反向業務信道包括R-PICH和R-DCCH，R-PICH用于承載功率控制信息，R-PICH的使用同cdma2000標準。

　　●　R-DCCH用于承載信令和反向話音數據，每一個組員指配一條R-DCCH，R-DCCH的工作同cdma2000標準。

　　3．分組數據接口

　　D-Client和BSC之間的接口采用A8/A9，D-Client和D-Server之間的接口采用A10/A11。

　　為了提高接續速度，盡管PTT呼叫采用分組數據業務的方式進行，但不采用建立PPP會話連接的方式，而是在R-P協議之上直接建立通道，一條是CTML，用以承載信令，另一條是STDL，用以承載話音。

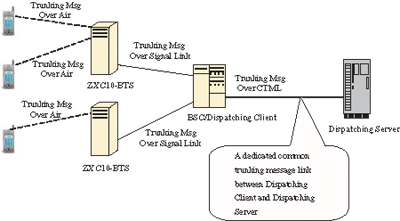

　　CTML的作用見圖3。

圖3 CTML的作用示意圖

　　當系統上電時，一條CTML就建立了起來，D-Client將從BSC來的各種Trunk Message通過CTML發送到D-Server，反過來，D-Client將從D-Server來的Trunk Message發送到BSC。

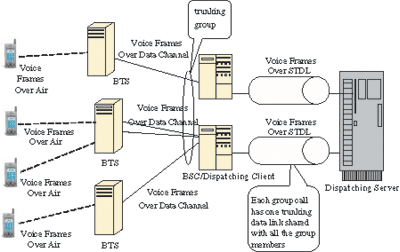

　　STDL的作用見圖4。

圖4 STDL的作用示意圖

　　通過STDL，D-Server將語音幀迅速發送到移動臺。

　　三 中興通訊CPTT市場前景

　　中興CPTT產品，針對傳統CDMA網絡運營商，可以在已建設的中興CDMA系統上通過系統升級方便地疊加CPTT業務子系統，提供PTT業務。而針對沒有CDMA網絡的運營商，可以作為單獨的專業集群通信系統，供專業集群網絡運營商和新運營商建網運營，提供集群業務和傳統移動業務。

　　對于我國專業的集群通信運營市場，隨著國民經濟的發展和專業市場的需求，需要建設全國性的集群公網系統，滿足集團用戶和專業用戶對集群業務的需求。同時也需要提供技術更先進、業務更豐富、更具發展?jié)摿Φ募�群通信系統，滿足寬帶數據業務和新型增值業務的需求。中興通訊CPTT系統將在這些方面充分滿足市場需求。

　　對于我國公眾移動通信運營市場，PTT技術的應用還是一片空白。傳統移動語音和數據業務的高速發展，掩蓋了該技術在專業行業中的特有地位和應用。但隨著傳統移動通信的普及，業務需求的增加，用戶群的細分，特別是整個國民經濟的發展，基于PTT技術的相關業務需求將會逐步顯現，并得到加速發展。同時，通過移動公網提供PTT業務的共網發展，也是目前的發展方向，CPTT優勢明顯。
