主頁（http://www.130131.com）：兩代摩托羅拉Tetra系統在石化工業區的互備

中海油信息科技有限公司 彭明超

一、方案背景

鑒于Motorola—EBTS設備的優良性能和過硬的品質，大亞灣石化區800M數字集群系統（以下簡稱“系統A”）自2008年投入使用至今，可用度一直保持在100%。

居安思危，這套Motorola—EBTS系統最大的隱患在于缺少一套可以應急備用的系統，可在系統出現被不可抗外力干擾、損壞，以及系統設備需要計劃性檢修、搬遷停機時作為備用使用，以保障用戶通信的連續性。

在大亞灣石化區，某運營商也有一套Tetra數字集群設備（以下簡稱“系統B”），而其系統主機正是使用了Motorola的新一代數字集群系統基站設備――MTS4。

由此我們提出一個大膽的想法：不妨試試將兩代Motorola－Tetra系統設備互相作為備份，這樣即解決了隱患，又共享了資源。

二、可行研究

大膽的想法還是要立足于科學、細致的分析，嚴謹、規范的操作，才能將其轉化為實實在在的成果。

我們在兩套系統使用的原理、硬件配置、覆蓋范圍上進行了詳細的對比。

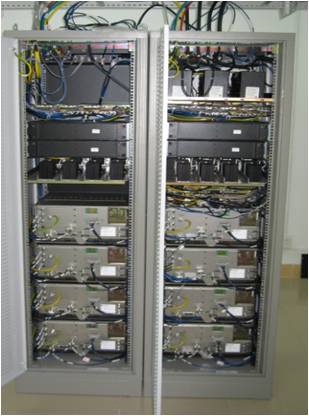

2.1 大亞灣石化區Motorola－Tetra系統設備

- 采用目前最周密、開放性最好、技術最先進、參與廠商最多的Tetra數字集群系統信令

- 配備8對載頻，8套收發信機，可提供31組通話信道

- 采用高度穩定的Motorola－EBTS基站設備，設備模塊化設計，收發信機之間相互備份

- 控制器、控制信道、收發支路、時鐘電路多級備份

- 接收動態靈敏度：-109dBm 高于Tetra標準

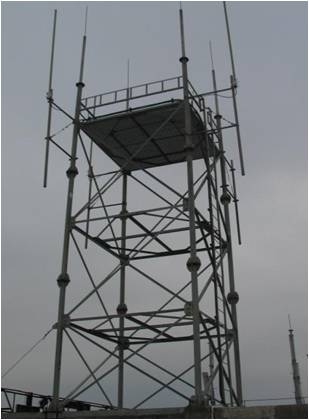

- 天線、饋線有主備配備。天線塔位于石化區中心區，實測最小覆蓋半徑為5Km

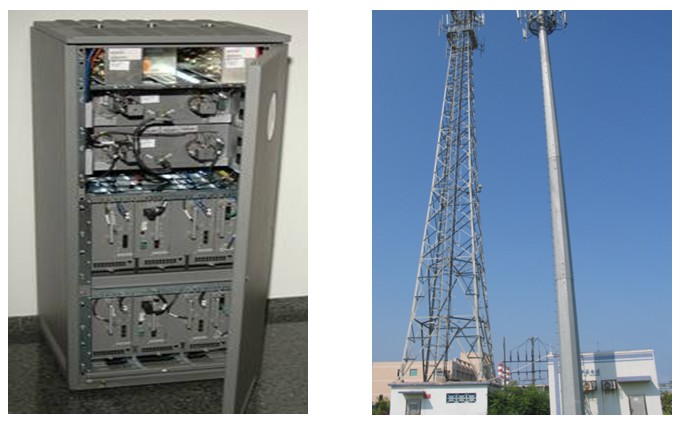

2.2 大亞灣石化區運營商Motorola－Tetra系統設備

- 同樣采用Tetra數字集群系統信令

- 配備4對載頻，4套收發信機，可提供15組通話信道

- 采用高度穩定的Motorola－MTS4基站設備，設備模塊化設計，收發信機之間相互備份

- 控制器、控制信道、收發支路、時鐘電路多級備份

- 接收動態靈敏度：-120dBm （高于石化區EBTS系統）

- 天線、饋線有主備配備。天線塔位于石化區中心區，實測最小覆蓋半徑為5Km

2.3 覆蓋范圍分析

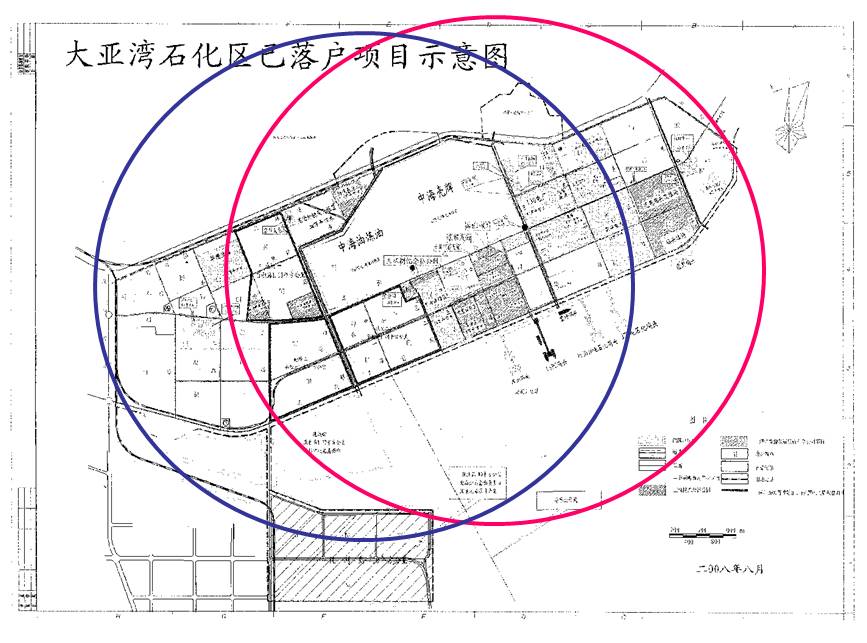

通過計算結合實測，可大致的畫出兩套系統的覆蓋范圍。

兩套系統的覆蓋范圍基本可以互相滿足對方用戶的活動范圍。

- 藍色圈內為系統A覆蓋范圍（5Km半徑）

- 紅色圈內為系統B覆蓋范圍（5Km半徑）

2.4 系統容量分析

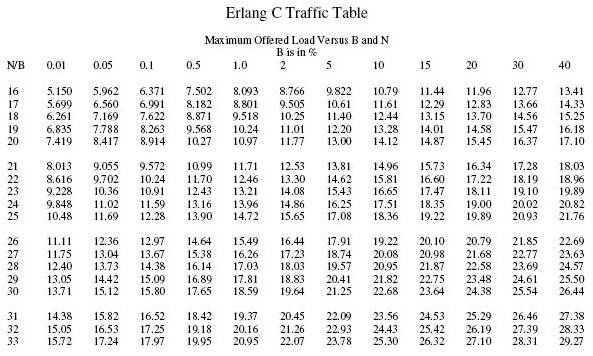

部分愛爾蘭C表

通過查詢愛爾蘭C表，再參考大亞灣石化區建成以來某石化廠（400終端用戶）最忙時的話務量，進行工程估算，可得出兩套系統的話務量容量，如下表：

可以得出結論：兩套系統雖然信道數不同，但系統話務容量都是完全可以滿足兩個系統的用戶同時進入到一個系統網絡內正常使用的。

2.5 終端機功能分析

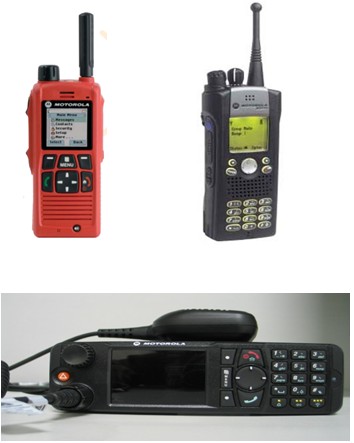

由于系統A和系統B采用內入網使用的用戶終端是以下幾種型號：

- Motorola－MPT750 防爆手持機

- Motorola MPT850防爆手持對講機

- MTM800車載臺

以上幾種機型都支持寫入多個網絡參數，且可以通過在終端機的鍵盤上操作使其在不同的網絡間切換――這也是A、B系統能互備的關鍵。

三、總結

系統A系統B的備份模式類似一些民用手機的一機雙卡、一機多卡功能，系統A的用戶在系統A由于系統被不可抗外力干擾、損壞，以及系統設備需要計劃性檢修、搬遷而不能使用時，可切換到系統B的網絡內正常使用。

可以從以上的分析對比上看出，系統A用戶切換到系統B內使用，用戶在使用效果、信號覆蓋范圍、系統容量等等方面都幾乎感覺不到變化，且還能保留所有用戶原有的分組方式不變。

反之，系統B進入到系統A內使用也一樣。

借助Motorola高品質、多功能、人性化的基站和終端設備，加上我們管理、技術人員的努力，最終這一項目得以順利實施。

項目實施時繁瑣的溝通、管理流程，以及終端機的重新配置過程在此不再贅述。

這一項目的完成，為原本就穩定的大亞灣石化區生產調度系統又增加了一道保障，并提高了用戶對Motorola－Tetra系統的信賴度，也提升了Motorola solution的品牌形象。

此作品來源于2011摩托羅拉解決方案大獎賽
