主頁（http://www.130131.com）：TETRA無線指揮調度與實戰警務平臺的有機融合

北京聯信易通科技有限公司  黃春雷

文章摘要

文章主要介紹青島市公安局350兆TETRA系統與110指揮中心處警臺如何在處警臺單呼、固定組呼，電臺單呼、組呼處警臺，以及實現一鍵報備等功能上的無縫對接與有機融合，

項目應用背景

 隨著科技的進步，技術的騰飛，一切都在向著更高、更快、更強發展。集群通信也不例外，在經歷了很長的模擬通信時代后，TETRA系統作為先進的數字化集群通信系統進入了公安、煤礦、港口、機場、電力等行業。為了平滑地過渡到數字時代，如何解決模擬與數字共存融合的問題，也擺在了人們面前。

青島市公安局于2010年部署了350兆TETRA系統，但市局110指揮中心仍有一套接處警模擬系統平臺，為了在接處警平臺系統上實現班長臺動態重組，處警臺單呼電臺、固定組呼，電臺單呼、組呼處警臺，以及實時一鍵報備來接收手持臺狀態信息等功能，需要接入TETRA系統，實現與TETRA系統聯動指揮和調度，對TETRA系統提出了需求。

產品應用介紹

1. 方案的討論

根據市公安局110指揮中心需求，我們對需求進行了多次討論和分析，發現實現起來困難重重，在摩托羅拉工程師楊凱的大力協助下，幾次去現場測試、論證，推翻后，再測試、再論證，經過反復的、不知疲倦的論證和測試，克服了一個個的技術難點，終于找到了解決方案。其中最主要的突破有以下幾點：

1)        使用了CCGW作為模擬信道與TETRA系統相連接的橋梁設備

2)        設計了一套完全獨立的控制信令集，用于來控制處警臺與電臺的呼叫

3)        完全基于IP網絡傳輸指令，使用標準的TCP/IP協議，利于系統集成

4)        多線程處理并發請求的呼叫連接

5)        基于授權模式的訪問接入，安全性好

6)        對無效處警臺的呼叫連接，自主式垃圾回收策略，用于資源控制

7)        實現基于邏輯控制的摘機撥號、掛機拆線等快捷操作

8)        根據音頻信號的A/D轉換來控制E/M信號線的切換

2. 解決方案結構圖解

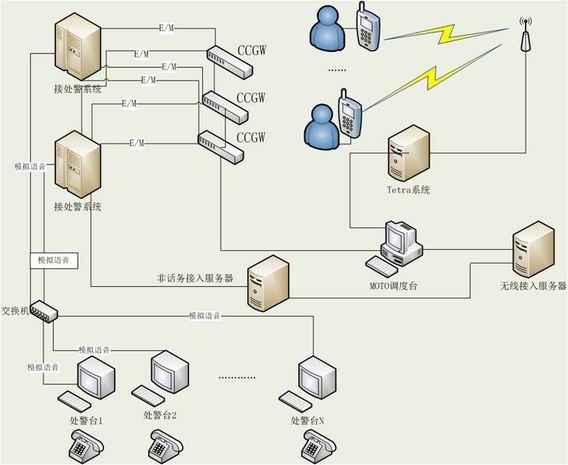

部署圖

從這幅圖中可以看出，通過把CCGW看作是TETRA系統的一個資源，可以進行類似電臺的各種操作。對外的模擬通話是通過CCGW的自定義E/M接口來連接，處警臺的摘機、掛機、撥號等操作也是通過非話務接入服務器與無線接入服務器之間的完全獨立的控制指令集控制，其間通信全部依靠TCP/IP網絡連接，跟TETRA系統完全分開，實現起來互不干擾。

通過這種解決方案，我們可以看到它很大的優越性：

1)        在布線上，省略了工程重新布線的繁雜，通過原來的網絡環境即可，為以后的維護帶來方便；

2)        在角色上，處警臺相當于TETRA網絡中的手持臺，但它又有處警臺的作用，達到了一舉兩得，并且它的操作也很簡單，只需要摘機后，在鍵盤上撥打需要單呼或組呼的號碼就可以；

3)        在音質上，因為只經過一道CCGW設備的模數轉換，音質損失極小，幾乎接近TETRA網絡終端設備之間的通話，聲音清晰、延遲小。

4)        手持臺、車載臺或其他終端可以通過長按終端上的某一個數字鍵（根據與用戶約定好的某一鍵）達到終端與處警臺通話，即實現所謂的電臺單呼處警臺，或者是把處警臺加入到終端當前所在通話組中，實現電臺組呼處警臺。這種實現的意義也很實用，路面執勤民警只須一個按鍵就可以和市公安局110指揮中心的處警臺取得聯系，增強了通話地針對性。

在市公安局110指揮中心實現了該解決方案后，我們又把該解決方案拓展到各個區縣市指揮中心。實現起來與市公安局110指揮中心的實現大體一致，只需要在原有的基礎上增加摩托羅拉調度臺與CCGW，中間的網絡通過一個網閘設備把指揮網、公安網與CCGW、摩托羅拉調度臺連接。

3. 警務實戰一鍵報備

TETRA系統與實戰警務平臺的整合的另一個亮點，就是通過該系統實現警務的一鍵報備功能。該功能的實現，對實戰警務平臺來講，如虎添翼，它打破了信息孤島，推進了資源向各個環節的推進，把警務工作最大化的納入了信息化軌道，實現警務機制的管理創新。

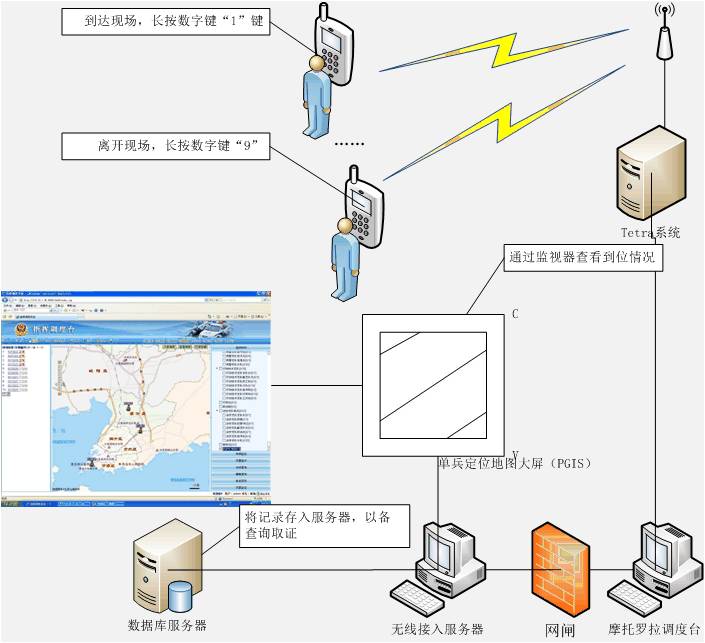

下面圖示一下實現過程。警務平臺系統按照自主約定的按鍵操作，“1”鍵表示到達案發現場，“9”鍵表示處理完畢：

一鍵報備示例圖

全市150多輛巡邏車、84個流動警務室、26個移動治安檢查站，在開展警務工作時都要利用350兆TETRA數字集群系統進行“一鍵報備”，系統自動采集的GPS數據會接合一鍵報備標注在單兵定位地圖（PGIS）上，再配合110接報警精確上圖，保證平臺能夠對高發警情和高發時段進行分析研判，協助民警對警情、案發情況進行同比、環比分析，為布控警力提供準確數據。

一鍵報備還參與到警務的績效考核，最大限度的提升警務效能，使警務運行全程留痕、可查可控，確保執法執勤民警在監督狀態下工作，對警務運行過程進行持續控制管理和核對校正，使同時設置的監督考核與績效考核兩個板塊有據可查。

產品應用總結

之所以能夠實現這種多樣性的調度指揮功能，主要是和摩托羅拉工程師豐富的經驗、嚴謹的態度、孜孜不倦的追求和滿腔的熱情分不開的。在他們的大力協助下，大家勇攀高峰，克服種種技術障礙，頂著壓力，大膽創新，給客戶也給自己一個完美答案。

青島市公安局110指揮中心處警臺接入TETRA系統，實現無線指揮調度功能，得到用戶的極高肯定，大家都在稱贊這種方式給調度帶來的便利性、多樣性，也使得該解決方案更加的深入人心。

此作品來源于2011摩托羅拉解決方案大獎賽
