【中國集群通信網】監獄是作為一個禁閉改造社會犯罪子的地方，監管著各種各樣曾觸犯法律的人，且案犯類型日趨復雜，重型犯、暴力犯、累犯慣犯、涉黑涉毒案犯日益增多，罪犯抗改手段不斷翻新，獄情復雜，因此監獄的保安、監視就顯得非常重要，而利用高科技手段對監獄內部進行全方位的監控，對犯罪分子起到了一定的震懾作用;同時也為干警對突發事件等情況的處理提供了很好的幫助。 作為一個重要的部門, 應該走在“科技創安”的前列，應建設公安圖像監控系統。而當今世界是一個政治多極化、經濟全球化、信息網絡化的科學技術飛速發展的世界。我們?cè)谙硎芨呖萍妓鶐淼木薮蟊憷耐瑫r(shí)，也同樣帶來了因科技發展而派生出的各類犯罪手段的技術化、智能化和多樣化�！澳Ц咭怀�、道高一丈”。要確保一方平安，維護社會政治穩定，就必須領先和運用科技手段，增強公安工作的科技含量。視頻監控作為現代化管理和安全防范的有效手段已被廣泛應用，隨機的全方位監視使管理者對轄區的情況“一目了然”，強大的防盜報警與圖像復核功能給犯罪分子有力的心理威懾，實時的錄像取證為再現和分析事件提供了客觀依據。 監獄視頻監控系統的好壞，必須要從各方面進行嚴格把關，從前端的攝像機選型;線路傳輸途徑的選擇;到最終圖像的存儲和顯示還原，只有細致的選型和方案設計，才能確保最終項目的完成和效果的最優化，令到視頻監控系統發揮最大的效能。 攝像機選擇的重要性 前端攝像機的選擇尤為重要，它是整個監控系統的視頻圖像源采集階段，是監控系統的最基本也是最重要的構成元素，不同性能的攝像機，功能也有很大的區別，到底什么樣的攝像機最適合于監獄環境呢? 我們從現有的監獄項目建設中，我們發現了許多由于前期攝像機選型錯誤造成圖像質量不能達到預期的效果，大大降低了監控系統的可用性。主要的問題是選型出錯，監獄選型錯誤，通常造成的不良效果是：1，逆光環境下，圖像發黑;2，監視距離過遠，沒有辦法看清楚細節;3，晚上或黑暗的場景看不清，漆黑一片。) 那什么是最好的選型方法呢?根據我們已有的經驗，最好的選型方法是：不同的監獄使用場景選擇不同功能的攝像機，這就需要我們?cè)谧龇桨高x型之前要做細致的現場勘查工作，靠圖紙式的紙上談兵是不負責任行為，我們列舉了如下監獄場景的選型建議，僅供參考。 1) ，背景光變化非常大/逆光的環境，室內和室外的大門, 自里向外監視進出目標; 還有監視目標的周圍光線變化大,如陽光的晴暗、燈光的方向變化等 使用環境： 1 各監倉的出入口 2 監獄廠房的出入口 3 醫院及教學(公寓)出入口 4 食堂出入口 選型分析及解決： 在自然界中，自然光線排列成從120,000Lux到星光夜里的0。00035Lux。白天當攝像機從室內看窗戶外面，室內照度為100Lux，而室外的照度可能是10,000Lux，對比就是10,000/100=100:1。這個對比人眼能很容易地看到，因?yàn)槿搜勰芴幚?000:1的對比度，然而攝像機只有3:1的對比性能，它只能選擇使用1/60秒的電子快門來取得室內目標的正確曝光，但是室外的影像會被清除掉(全白);或者換種方法攝像機選擇1/6000秒取得室外影像完美的曝光，但是室內的影像會被清除(全黑)。 選擇寬動態功能的攝像機就能很好的解決上述問題，為什么呢? 目前實現寬動態的2種主流的技術手段： 1.以美國Pixim公司最新的DPS技術實現寬動態的效果; 2.以三星電子、松下為主流代表的“雙速CCD成像技術”; 目前攝像機的寬動態攝像機使用方面使用率最高的是“雙速CCD成像技術”，我們這里著重介紹分析一下它，它實現的方法就是用一顆CCD，CCD上面的每一點在單一時間內曝光兩次，一次長曝光(低快門)，一次短曝光(高快門)，所以每一點都有兩個數據輸出，它的總數據量就比一般CCD多了一倍，長曝光及短曝光的訊號輸出給DSP，DSP去運算再加總就會輸出一幅比較完美的圖像。目前以三星電子、松下為代表的“雙速CCD成像技術”就是采用了這種解決方案。 考慮到監獄對監控的重要性，和攝像機的穩定性，市面上號稱寬動態的攝像機都有好多，我們?cè)谶@里通過細心的綜合分析，目前市面上寬動態效果最大的動態范圍就是160倍，它們其中的佼佼者就是三星的SCC-B2335P;松下的480。

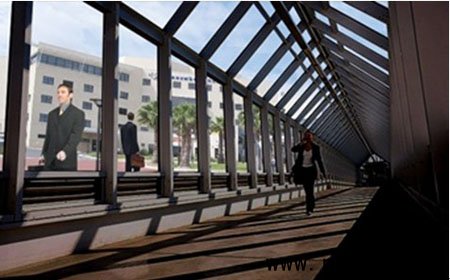

長曝光(低快門)
短曝光(高快門)
寬動態效果圖 2)環境光線非常低的環境 使用環境： 監獄圍墻周界----監控監獄周界及可能的突發情況.需要全天候高清晰的監控. 監獄內部和外圍主要大門出入口----24小時監控校園各出要出入口的出入情況情況, 夜晚光照度低. 選型分析及解決： 夜晚或者黑暗的場合，攝像機的選擇也很考究，而低照度攝像機是一個不錯的選擇，目前低照度攝像機在中國市場的演進簡單分為以下三步： 白天彩色/晚上黑白(COLOR/MONO);低速快門(SLOW/SHUTTER)及超感度攝像機(EXVIEW-HAD)。低照度攝像機最低照度從0.00018LUX～1LUX，黑白攝像機從0.000018～0.1LUX均有，(若搭配紅外線，則均可達0LUX)。近來，市面上又出現了一些新技術以提升照度的方法，如：智能暗區補償、數字降噪等技術。 總結了一下，選擇好的低照度攝像機，最好集合以下技術于一身： 1.超感CCD成像; 2.智能暗區補償技術 3.數字降噪技術 4.彩色/黑白日夜轉換技術 5.自動/手動慢快門技術 6.人工紅外照明聯動技術 攝像機具有上述的功能越多，它具有的低照度效果就越好。考慮到監控周界的區域，除了選擇低照度攝像機外，有時候必須配置紅外照明，保證24小時圖像的清晰，考慮紅外燈的使用壽命問題，建議采用攝像機與紅外燈分離的使用方式，不建議使用紅外一體化攝像機;攝像機和紅外燈由于是分離式的安裝方式，所以攝像機必須有與紅外燈聯動的接口，當紅外燈開啟的時候輸出一個開關量信號，觸發攝像機自動轉為黑白模式，這樣就可以保證攝像機與紅外燈的無縫配合，不會由于紅外燈開啟，而攝像機還是處于彩色模式?jīng)]法感應紅外線的情況。
|
