主頁（http://www.130131.com）：帶把尺子 看高清視訊選型 【中國集群通信網】清晰自然的圖像畫質，細致豐富的人物表情，流暢立體的語音對話——作為一個日漸成熟的遠程視頻解決方案，高清視訊會議系統已不再是跨國公司、政府、軍隊等頂級單位的專享。隨著各視訊會議系統設備廠家不斷傳來的高清產品捷報，高清視訊會議產品甚至以超出廠商預想的速度迅速在國內市場布局。 視訊會議系統作為一種可視化的交流方式，逐漸成為各行業主要的多媒體應用。但凡需要跨地域空間的交流，無論是公司內部的辦公協商、課程培訓，還是對外的視訊面試、行業溝通等，都可以通過部署視訊會議系統，清晰地看到對方的表情，清楚地聽到對方的聲音。通過這種交流方式，不僅可以為公司節省大量的出差費用，更重要的是，能夠極大地提高工作效率、創造更有效的團隊溝通環境，使知識、建議、指令等能得到快速生動的傳遞。 視訊會議評價要素 根據視訊會議可視化溝通的天然屬性，圖像、聲音的清晰度和流暢度是其最基本的評價要素，而圖像和聲音效果更依賴于人為的主觀體驗。電視機是視訊會議最常用的顯示設備，隨著高清電視逐漸普及，人們往往拿高清電視節目的清晰度來要求視訊會議的圖像質量。并且從實際業務需求出發，某些行業(例如醫療、電子商務、氣象等)本身對圖像的清晰度要求非�？量�，要求視訊圖像能精確反映實況(如病人的臉色、商品細節展現等)，因此視訊會議的高清特性已成為各行業的基本訴求。同時，網絡帶寬越來越高，企業承建2M到4M甚至更大帶寬的專線網絡不再是遙不可及，網絡的發展對高清視訊會議系統的建設起到了積極的推動作用。 可見，高清時代已經到來。那么，在建設高清視訊會議系統時，應該采用什么樣的高清分辨率?如何選擇適合于自身的高清視訊方案? 主流格式圖質比較

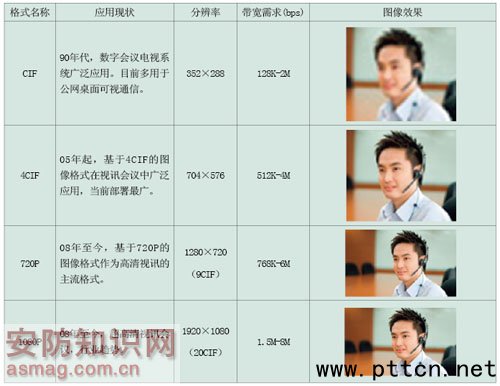

表1是各種主流圖像顯示格式帶寬需求及圖像質量比較表，可從中看出不同格式畫質的具體效果。 720P還是1080P 國內高清數字電視顯示格式標準有兩種：720P和1080P。720P的有效顯示分辨率為1280×720，其中數字720表示垂直方向有720條掃描線，P指逐行掃描(Progressive Scan);1080P的有效顯示分辨率為1920×1080，其垂直方向有1080條逐行掃描線。 1080P的有效像素是720P的兩倍多，反映在圖像效果上1080P更能逼真反映圖像的細節(參見表1)。當然，在同樣幀率和編碼算法下，1080P所需要的傳輸帶寬也必須是720P的兩倍多。一般來說，720P/30幀要求的數據傳輸速率為1Mbit/s，為了達到流暢的音視訊及雙流效果，要求會議帶寬達到2 Mbit/s，而1080P/30幀雙流會議的帶寬則建議達到3M以上。

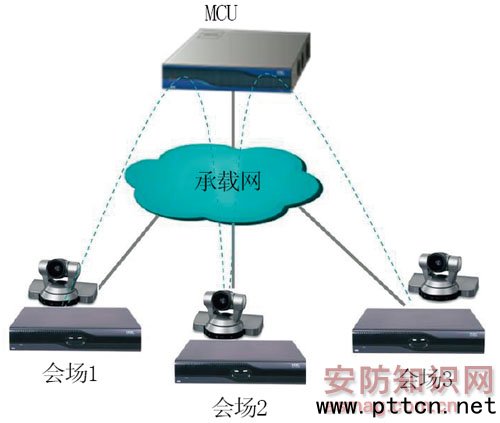

圖1 視訊會議典型組網 客觀地說，高清視訊圖像的效果與整個視訊會議的各方面都相關。圖1所示為視訊會議的典型組網方案。在此組網中，視訊信號從攝像頭被采集到本地視訊終端，即壓縮編碼器，經過網絡交換路由設備傳輸?shù)蕉帱c控制單元MCU，再經過純轉發或者多畫面合成送至對方終端解碼，最后輸出到顯示設備，中間環節甚多。如果要確保1080P的效果，則需要會議攝像頭、視訊會議終端、MCU和電視機(甚至其中的視訊模擬電纜)，即信號源、傳輸系統、控制和顯示設備都要能支持1080P，才能展現1080P全高清呈現效果。例如，電視屏幕應該是具有1920×1080物理分辨率，且16∶9的寬屏。達到要求的大顯示屏(至少大于46寸)，就能在3米以外距離通過肉眼直觀看出1080P與720P的差別。 總之，高分辨率格式標準，相應的圖像能夠更清晰，但其對網絡、視訊系統各組成部分的要求也越高。 有這么一個故事，有個人釣了非常多的魚，但每釣上一條魚他就拿尺量一量，比尺大的魚都被丟回河里。旁觀的人不解地問：“別人都希望釣到大魚，你為什么將大魚都丟回河里?”這人回答道：“我家的鍋只有尺這么寬，再大的魚就裝不下了�！蓖瑯拥牡览�，究竟選擇720P還是1080P的視訊系統，也應該拿一把“尺子”，這把尺子就是“實際需求”。首先需要明確自己的需求以及系統資源現狀，包括是否需要看清圖像細節、選擇的顯示設備能否能夠有效展示720P 或1080P，規劃用于視訊會議的網絡帶寬是否滿足等等。 設備選型考慮 當明確了需求之后，則需要考慮產品選型�；趯藴蔋.323協議的遵循，業內各視訊廠商的設備功能大體上往往比較相近，但是由于產品實現架構不同，在某些方面可能存在差異。對于強調遠程可視通信的視訊會議系統來說，可以從以下三個方面著手考察合適的產品。 看得清楚 對于同種顯示格式的視訊系統，雖然各廠商的視訊產品都采用H.264 和1080P/30幀，但單路最大碼率和圖像處理機制各有差異。不同碼率代表的壓縮比不同，單路碼率越高，攜帶的圖像信息就越多，即圖像越清晰;而圖像處理機制則能反映圖像的真實還原度，是否存在偏色等問題。前者可以通過視訊最大帶寬來客觀評價，而后者則需要進行對比測試來實際考察。 此外，輔流效果對視訊效果也會產生影響：如產品是否支持動態1080P/720P滿幀率輔流，或者常見的XGA(1024×768)、SXGA(1280×1024)桌面靜態輔流，以滿足培訓幻燈片播放、Flash演示、軟件介紹和其它交流內容的高清呈現。 還有很重要的一點，在網絡狀況不是很好、有稍許丟包(5%以下)的情況下，視訊系統是否具備較好的抗丟包處理能力，使其自適應網絡狀況，保障能夠提供清晰的音視訊流暢通信。 用得放心 對于視訊系統的可靠性指標，可從設備可靠性、鏈路備份機制和系統可靠性三個層次進行衡量，即分別要求系統支持關鍵部件(如電源)的冗余、關鍵鏈路的備份(IP/E1備份)，以及MCU系統的異地災備。 對于系統災備，要求在主機房斷電情況下，異地機房的MCU能很快地自動接管當前業務，無須人工參與。一個秒級的MCU故障自動切換系統可有效保障任意高級別的視訊會議使用。 同時，視訊會議是一個遠程實時溝通的系統，圖像、聲音、數據除經過視訊終端、MCU之外，還要經過更多復雜的網絡傳輸設備。據統計，在視訊會議系統出現的問題或者故障中，有60%與網絡設備/防火墻的配置有關。因此，除了備件及服務人員的快速響應能力外，視訊設備廠商對網絡故障的排除能力必須是重要的考核指標之一。
|
