天線調諧器簡稱“天調”是電臺發射機的常用設備，其主要作用是匹配天線與發射機輸出端口的阻抗，這樣有利于減小由于阻抗不匹配引起的駐波反射，也就是HAM中通常所說的減小駐波比。對于固定物理尺寸的天線，尤其是諧振型天線，不可能在較寬頻率范圍內都自然保持良好的阻抗匹配，所以就需要天調來完成匹配工作，這樣也能提高傳輸效率。

天調的分類與特點

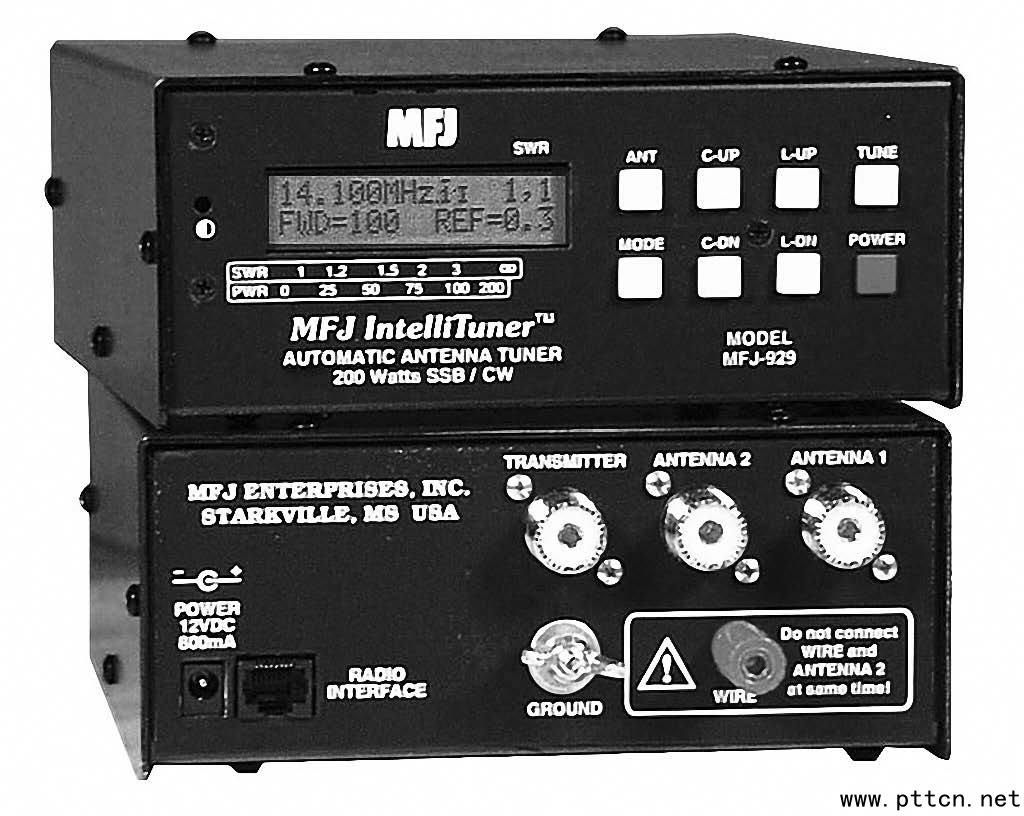

按照天調的應用和安裝位置可分為機內天調、室內天調、室外天調。機內天調安裝于電臺內部預留的空間，一般都是電臺對應型號的原廠專用組件。它的優點是整合性高，不占用電臺外部的空間，由電臺內部線路為其供電，也不需要獨立的外部供電線路。原廠設計的專用產品與電臺有最好的兼容性和操控性，有的產品還能通過電臺的顯示屏顯示調諧信息，但它不屬于通用產品，必須專款專用，定價也比較高。室內天調就是天調主機獨立并置于室內，通常是靠近電臺側放置。室內天調大多具備獨立的面板指示機構，如駐波比/功率顯示、調諧指示等。室外天調就是將天調主機置于室外，通常是靠近天線側，同時天調主機自身具有很好的防水性能，適應戶外長期放置風吹雨淋的要求，但一般不具備狀態指示面板。
按照天調的控制機制可分為通用型天調和專用型天調。通用型天調對電臺的型號沒有要求，通常除了射頻電纜外，沒有數據線與電臺連接，通用性強，可以說是“百搭”的天調。但由于沒有數據線與電臺交換工作數據，所以與電臺的協調性通常沒有專用天調自動化程度那么高。專用型天調往往只能搭配某一品牌系列甚至某一型號的電臺，大多數是電臺廠家為自己品牌的電臺所制造的產品，也有少部分是第三方廠家為一些熱門型號電臺所設計的產品。專用型天調通常都設計有通過數據控制線與電臺交換數據，因此具有較高的自動化協同工作特性，比如自動降低電臺輸出功率、自動跟蹤電臺波段切換、通過電臺面板啟動調諧功能等。
按照天調的調諧機構控制方式可分為手動天調和自動控制天調。手動天調都屬于通用型天調，其整個調諧過程都需要人工配合駐波比表顯示來操作，結構簡單易于自制，調節的范圍也比較寬，通用性強，但調諧速度相對較慢，同時對用戶操作的熟練程度和經驗有一定要求。自動控制天調的整個調諧過程都由天調內單片機控制，無需人為干預，用戶要做的最多只是發布開始調諧的命令。其優點是操作簡單，缺點是實現線路復雜，控制伺服電路成本高。

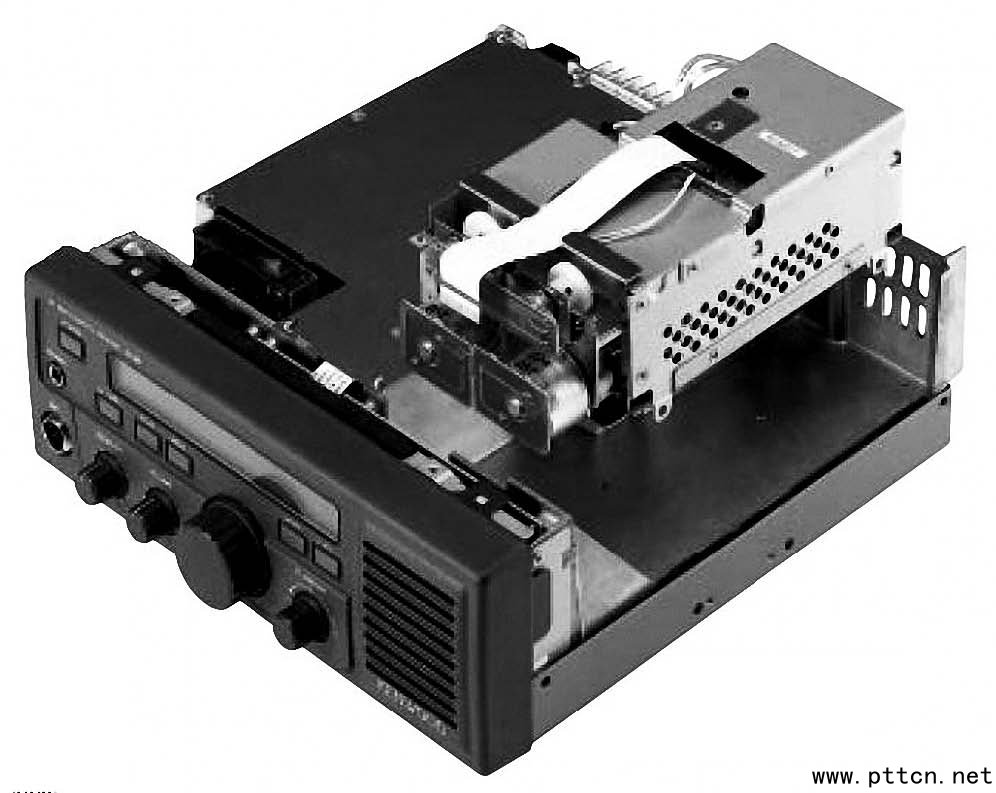

KENWOOD TK80機內天調

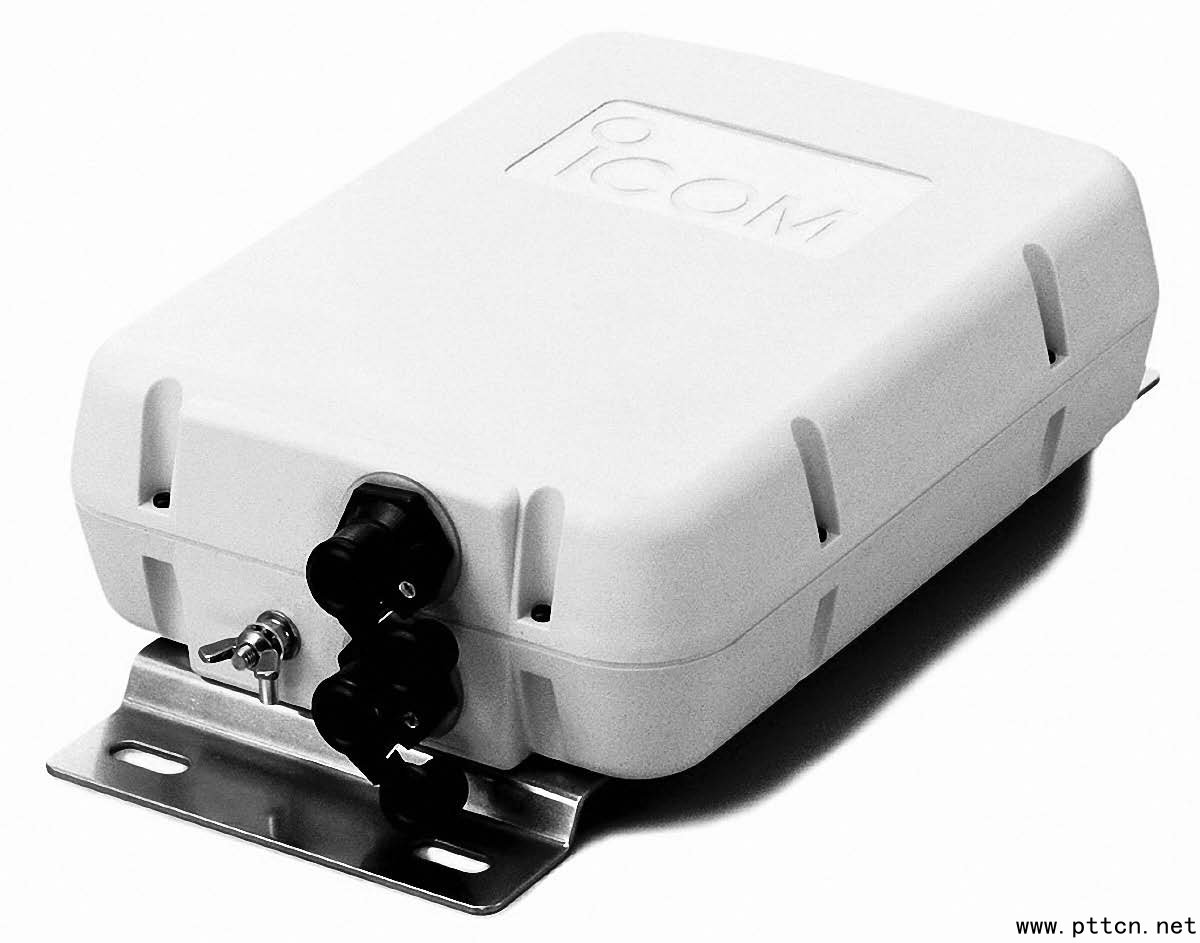

Icom AH-4室外天調

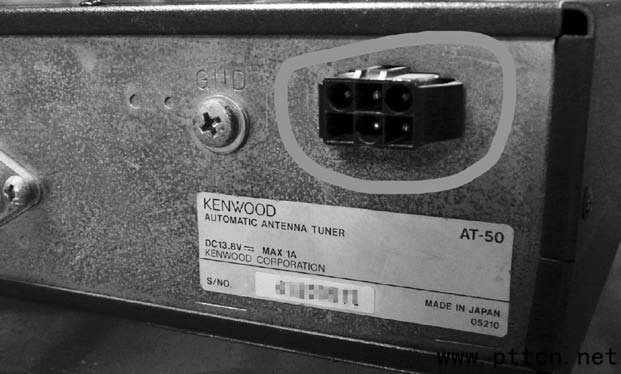

Kenwood AT-50天調的數據控制線端口

按照天調對應調諧天線的類型可以分為標準常規型天調和長線型天調，這是針對不同形式的天線而言。用于調諧寬帶天線、水平天線、V形天線、八木天線等常見正規形式固定天線的天調稱為常規型天調，這類天調絕大多數都是室內天調或機內天調。長線型天調只需要搭配一條一定長度范圍的導線就能工作，但通常不能用于很好地調諧前面提到的垂直天線、八木天線等正規形式的天線。大家常見的ICOM AT-120、130 AH-3 AH-4都屬于長線型天調。長線型天調特點是調諧范圍大，如果你隨便拉幾米導線作為天線，普通常規天調很難有效調諧。
按自動天調的內部調諧結構，可以分為純繼電器切換調諧型和伺服電機與繼電器混合調諧型。天調內部的主要調諧部件是可變電容和可變電感，純繼電器切換調諧型天調的內部基本機構是將一系列固定數值的電感和電容通過繼電器選擇性接入電路，這樣就等效于可調電容和可調電感。優點是控制線路相對簡單、成本低，調諧速度快，缺點是等效可調電容電感變化數值不是真正連續的，所以調諧精度不一定很高。

Icom AH-3室外自動天調內部圖

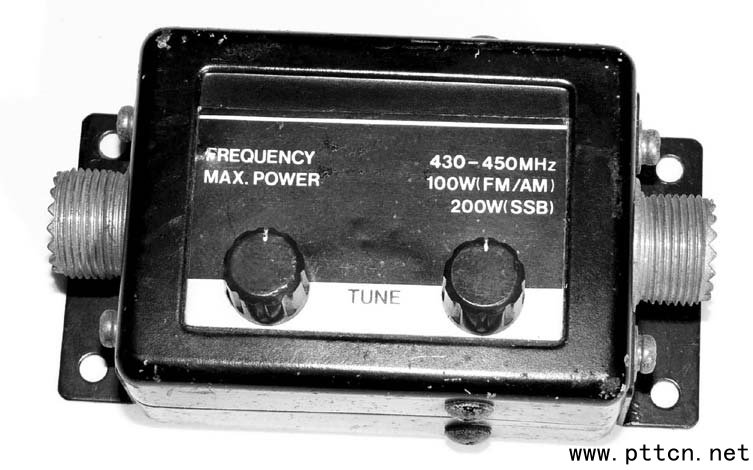

UHF天調

伺服電機與繼電器混合調諧型天調，以采用電機來控制可旋轉的可變電容和可變電感為主，繼電器接入的固定數值電感、電容為輔。優點是可以實現連續調諧，調諧精度也容易做得比較高。缺點是對電機的控制比較復雜，成本也相對較高。這類混合調諧型天調通常多用于比較高檔的室內天調和高檔機的機內天調。
天調的主要參數
標志一部天調的性能以及是否能適應用戶的使用需要，主要有以下幾個重要參數。
工作頻率是指天調設計適應調諧波段的范圍，不同工作頻段的天調，其內部配置的電容和電感量是不同的。常見的天調大多是工作于HF波段，部分可工作于HF和50MHz波段。VHF/UHF的天調比較少見，這主要是V/U段天線帶寬比較寬以及高頻插入損耗的問題。
功率范圍是指天調能夠承受通過的最大安全功率以及天調調諧需要維持的最小功率。一般要求天調的最大承受功率不小于發射機最大輸出功率，否則實際發射功率超過了天調承受水平，容易損壞天調的調諧部件。一般的天調對應常用電臺設計，短波承受功率在100~250W水平，對于使用250W以上短波功率放大器的朋友需要選擇高功率型天調。使用QRP電臺的用戶對于自動天調的最小輸入功率要求應當引起重視，因?yàn)樽詣犹煺{(diào)的控制機構是通過內部駐波比檢測單元來判斷是否完成調諧，過小的輸入功率會使得駐波比檢測單元無法工作，繼而天調也無法判斷調諧狀態。自動天調的最小輸入功率要求與天調的駐波比檢測電路設計有關，常見的短波段自動天調最小功率輸入要求在5~15W，一些專為QRP設計的小型天調最小功率輸入要求會比較低。手動天調除了部分內置需要校準滿幅度的駐波比表對最低輸入功率有要求外，對于手動調諧機構沒有最低輸入功率的要求，主要還是駐波表有效顯示的問題。
工作類型是指天調的工作方式和特性，也就是前面提到的手動天調和自動天調，自動天調是否需要專用數據線，以及是否為長線型天調。
調諧范圍是指天調能夠匹配調諧的阻抗范圍，如果用戶使用的天線阻抗超過了這個范圍，那么天調就無能為力了。通常產品技術指標用兩種形式給出，一種是通過調諧阻抗范圍給出，一種是通過可以改善的最大駐波比水平給出。比如一部天調給出的調諧阻抗范圍為16.5~150Ω，那么這部天調可以改善的最大駐波比水平在SWR<3左右。另外，對于長線天調來說，還可以通過給出最低外接導線長度來顯示自身調節的范圍和能力。天調的調節范圍并不是越寬越好，因?yàn)轳v波很大的天線硬性調諧下來，此時發射效率是很低的，已經基本沒有實用意義了。
