主頁(http://www.130131.com):CW愛好者的福音(一)(2) 通過實際的對比,這2款濾波器的效果都很不錯,只是LC無源濾波器的衰減太大,僅適合接耳機使用。雖然優點多多,但并非沒有缺點,最大的問題是濾波器的中心頻率固定不可調節,雖然750Hz的側音音調對筆者而言悅耳動聽,但并不是所有愛好者都喜歡,而且這2款濾波器的帶寬較窄,不太適合收聽SSB的通聯。

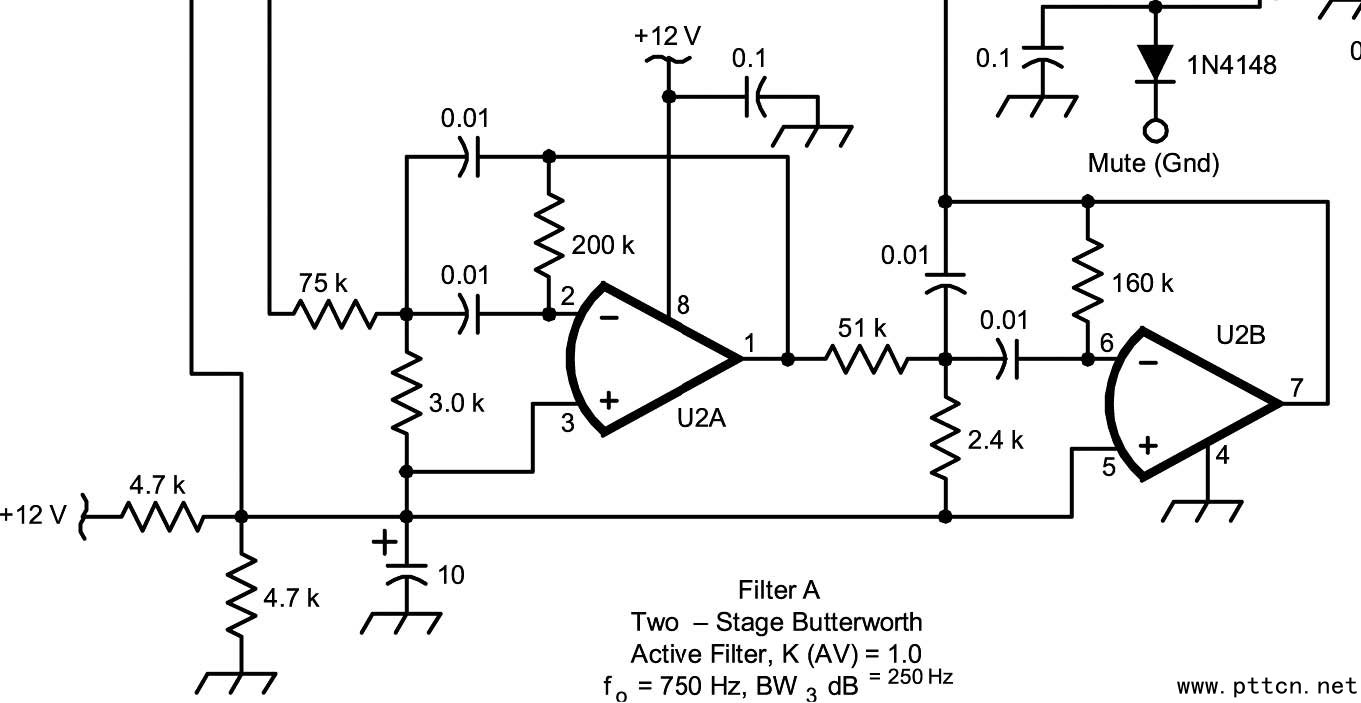

圖10-1 美國業余無線電協會手冊上采用運放的有源濾波器原圖

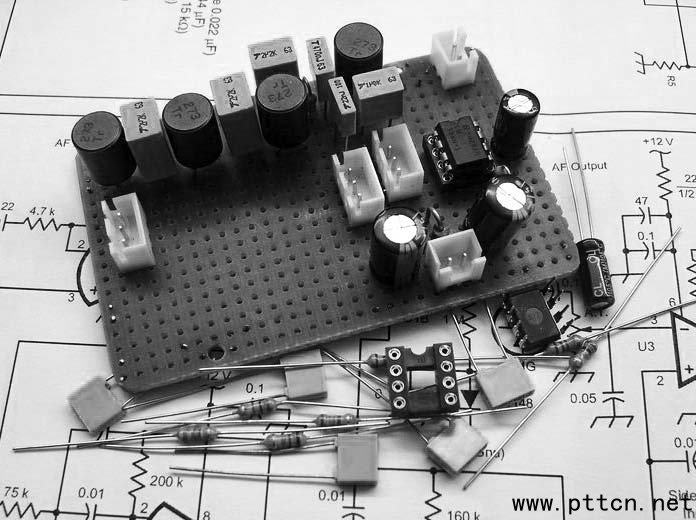

圖11 開始組裝有源濾波電路
圖12 制作中不要出現漏焊

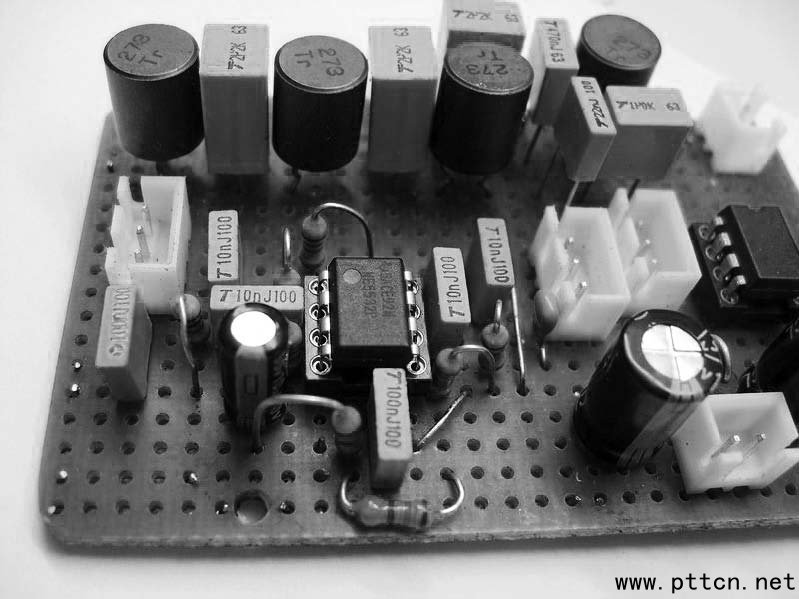

圖13 裝好的電路實物
圖14 雙擲雙刀開關連接示意圖

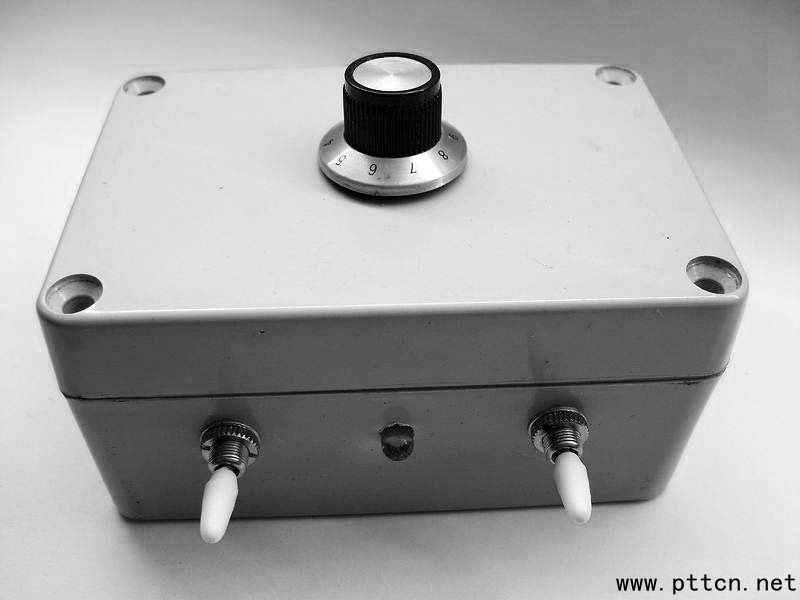

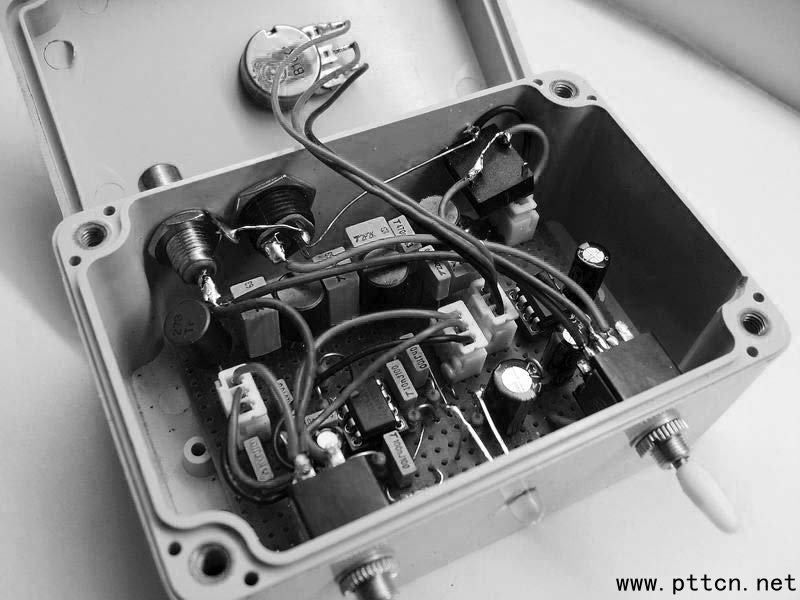

圖15 濾波器整機及外觀 如果您帶著以上的遺憾,請不要走開,2009年第8期,筆者將會介紹2款電路稍微復雜一點但效果更好的音頻濾波器給您。 (中國集群通信網 | 責任編輯:陳曉亮) |
