主頁（http://www.130131.com）：CW愛好者的福音(一)

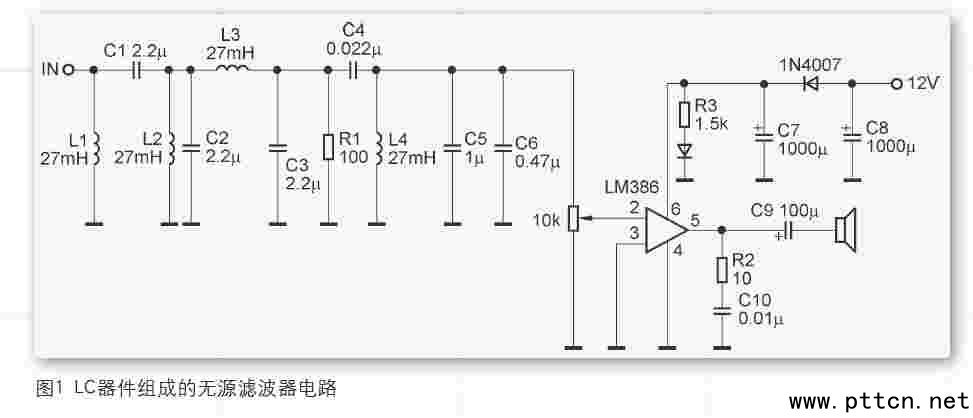

短波DX通聯魅力無窮，初學者隨著操作電臺時間的增加和經驗的積累，在初步掌握了字母解釋法和莫爾斯電碼后，會逐步由VHF/UHF頻段的本地通聯過渡到短波遠距離通聯，這時他們都會被這個波段電波傳播的奇異性所迷倒，因為操作者不知道何時會與何處的遠地DX電臺溝通上，與VHF/UHF頻段不同，這個波段里特有的背景噪聲時常折磨著人的耳朵。不可否認的是，隨著電磁環境的日益惡化，尤其是在城市里居住的愛好者，無不被其巨大的背景噪聲所困擾，在低波段更是如此。其實，CW模式占用的帶寬很窄，因此有許多CW愛好者為自己的愛機四處搜尋專用于CW的窄帶濾波器，這些濾波器加裝后的效果可謂立竿見影，背景噪聲將降低許多，使得淹沒于噪聲中的微弱信號突顯出來，從而能順利完成美妙的DX通聯。但是這些成品的窄帶濾波器廠家一般是作為選配件，對于一些老設備難以找到與之相配的濾波器（如現在愛好者手中擁有量較多的FT-80C、IC-725A等），即使找到也是動則幾百上千元的天價，為此筆者參照國外HAM所做的一些電路，DIY了幾款音頻濾波器，花費不多，效果卻不錯。 由LC器件組成的無源濾波器 一般音頻濾波器可由LC組成的無源濾波和運放組成的有源濾波電路來構成，下面首先介紹一款由LC器件組成的無源濾波器（見圖1）。這款濾波器是由日本火腿JH1FCZ大久保忠先生設計，圖中由一個高通濾波器（L1、C1、L2組成）和一個低通濾波器（C2、L3、C3組成）構成了一個帶通濾波，再由C4耦合到另一個帶通濾波器（L4、C5、C6組成），進一步濾波后輸出。該電路消除了普通的單純由L、C并聯諧振無源濾波器產生的不穩定性，圖中的L選用的是磁封大體積立式27mH電感，C選用的是CB電容，相關元件收集齊全后就可以著手準備制作了（圖2）。

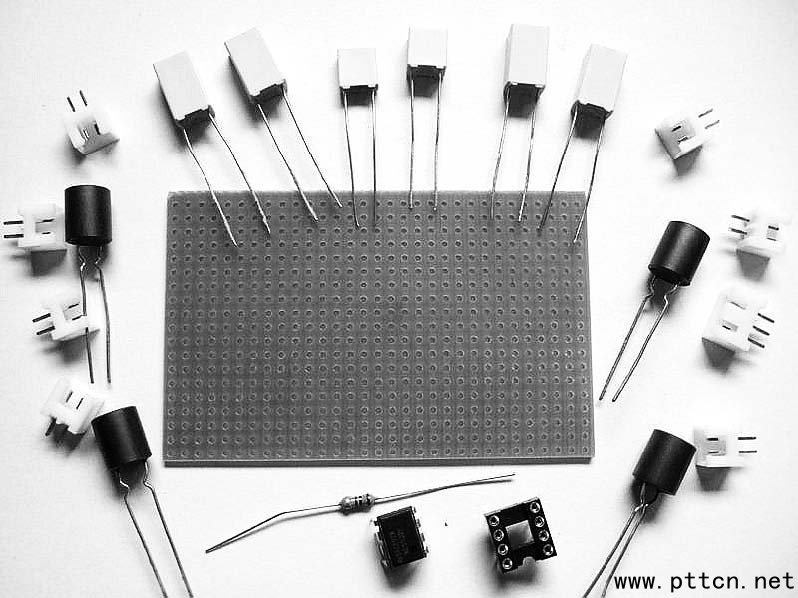

圖2 準備的元器件
圖3 選用的“洞洞板”

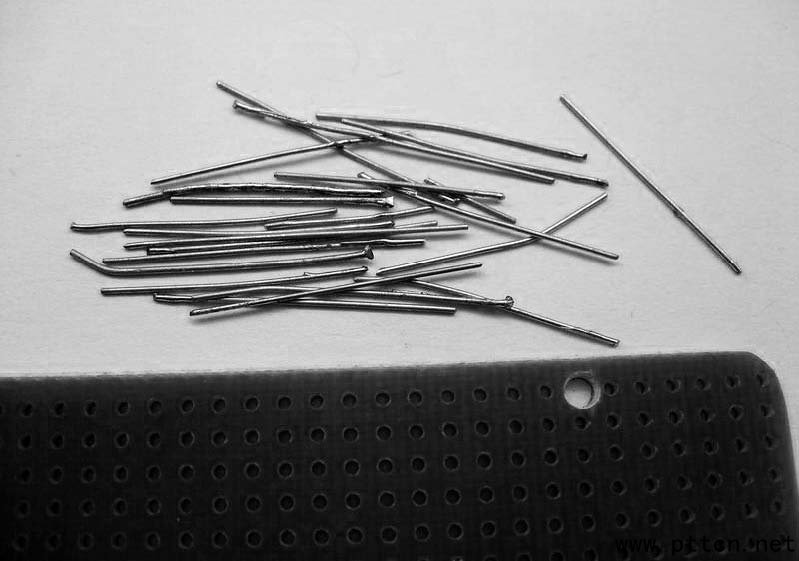

圖4 元件引腳

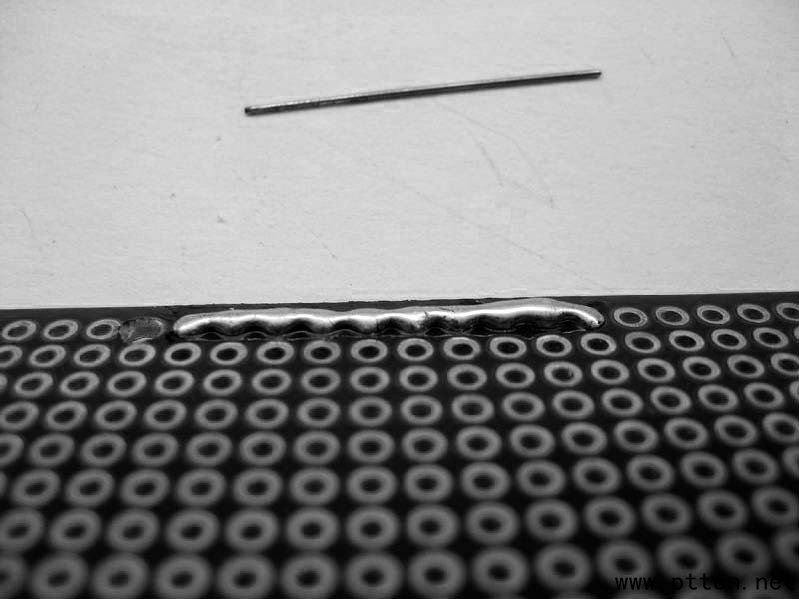

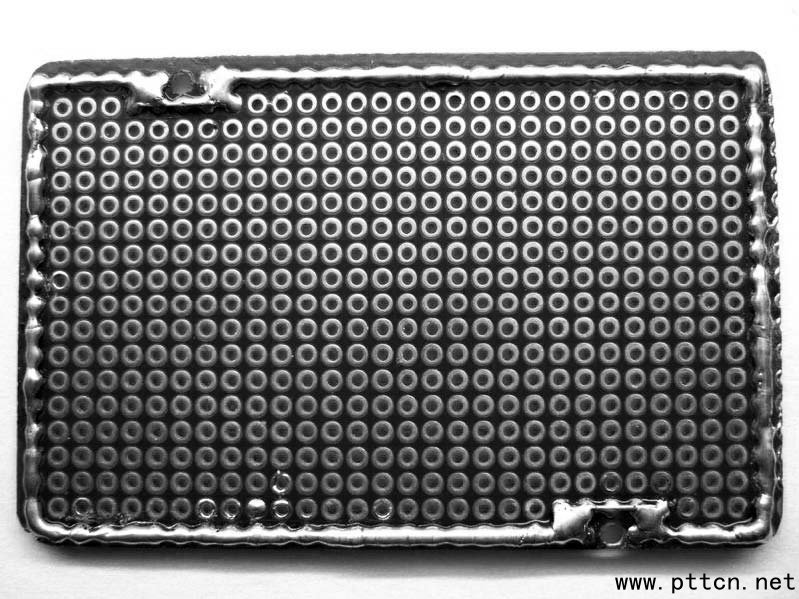

圖5 用這樣的方法焊一圈做公共地線 由于電路比較簡單，筆者決定采用2009年第2期《無線電》上《選對洞洞板焊電路》一文介紹的洞洞板來制作，這也是筆者第一次使用這種方法來進行DIY，感覺與用印制線路板來做還是有很大的不同。首先是要把元件插到板子上，模擬一下元器件的布局，其次是根據板子的大小選好機殼，這一切都要做到心中有數，如此在制作過程以及最后的收尾階段方可一氣呵成。具體制作的時候先對照機殼在板子上打好2個固定孔（圖3），焊接之前準備一些以前制作時剪下來的元件引腳（圖4），把這些引腳插到板子上做連接線，然后用錫焊到板子上，這就如同建筑上的鋼筋骨架，焊接起來比較方便，比單純用焊錫連接容易掌握并且牢靠得多。先用這樣的方法沿著板子的邊緣焊一圈作為公共地線（圖5），地線布置完畢后將各種接插件按照布局的構思先焊接好，注意相互之間的比例與距離（圖6）。下一步就可以使用我們常用的模塊安裝法來進行制作，這里筆者想強調的是，在電源輸入端需接入一個防電源反接的二極管1N4007（圖7）。很多朋友忽視了這一點，有時辛辛苦苦DIY的作品因一個疏忽將電源反接而造成損失。接著安裝低放LM386及其周邊相關元件（圖8）。安裝完成后接入電源、揚聲器，手拿鑷子碰觸LM386的第一腳，揚聲器里發出較大的噪聲則證明這一部分安裝正確。接著對照電路圖安裝LC濾波器，考慮到下一步還要安裝有源濾波器，因此將這一部分靠電路板上方進行裝配（圖9），仔細檢查無誤后即可接入信號進行試聽。由于LC濾波衰減極大，接揚聲器會感覺到音量較小，接耳機后則正好，背景噪聲會有顯著減小。
圖6 要考慮接插件的布局

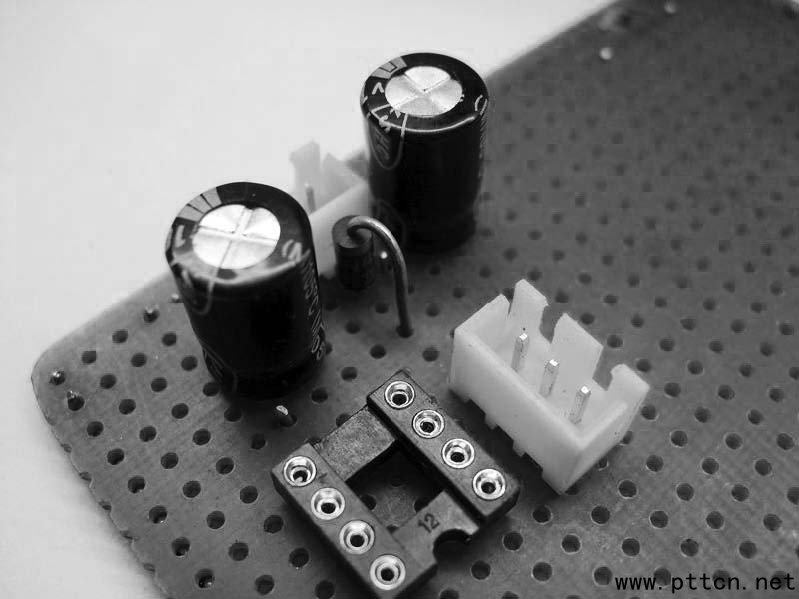

圖7 在電源端接入二極管IN4007

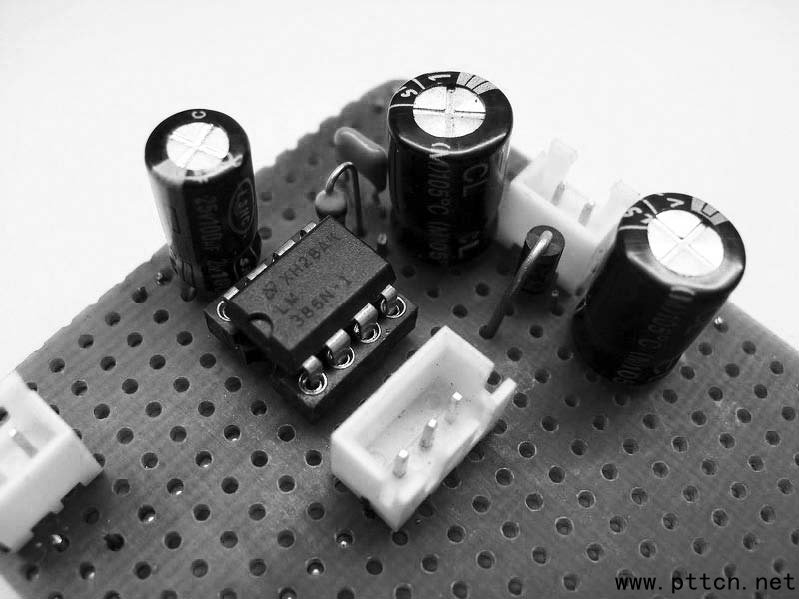

圖8 安裝低放及其周邊元件
圖9 LC濾波器靠電路板上方進行安裝
LC濾波器雖然簡單，但相關的電感、電容并不是很好尋找，尤其是其中的電感，筆者也是經過長時間的搜索才在網上購得。那么有沒有使用較為易得的元件做出效果較好的濾波器呢？回答是肯定的，那就是使用運放來制作有源濾波器，由運放和RC網絡構成有源濾波器，與無源的LC濾波器相比，它具有不用電感、體積小，效率高、頻率特性好等優點。集成運放的開環電壓增益和輸入阻抗均很高，輸出電阻小，構成有源濾波電路后還具有一定的電壓放大和緩沖作用，筆者在這里采用的是美國2008年版《業余無線電手冊》第12章“RF and AF Filters”一節里的一個實例，（見圖10）。在該章節里對用運放構成的高通、低通、帶通以及帶阻濾波器電路的計算有詳盡的介紹，大家可以參閱。該電路構成非常簡單，由二階巴特沃茲（Botterworth）濾波器組成，中心頻率為750Hz，在衰減為-3dB時的帶寬為250Hz。原文介紹說可以運用于大多數QRP的CW收發機上，準備好相關元器件后就可以開始組裝了（圖11）。運放選擇范圍很廣，LF353、NE5532、OPA2604甚至是幾角錢的TL082都可以，筆者使用的是常見的NE5532。電阻、電容都是常見的標稱值，在電子市場很容易購買到，也沒有什么特殊的要求，由于不是使用的成品印制線路板，所有的連接線都要事先規劃好，在制作的過程中一定要細心，不要出現漏焊（圖12）。裝好后的板子見圖13。由于2個濾波器裝在同一板子上，因此要用一只雙刀雙擲的開關來切換，同時用另一支雙刀雙擲的開關控制電源的通斷以及直通的選擇，即關掉電源后電臺的輸出信號直接送入揚聲器，打開電源后電臺的輸出信號經過本濾波器后再送入揚聲器（見圖14）。這樣一來就可以對濾波器的效果有一個直觀的感受，裝好后的整機見圖15。筆者在試驗過程中錄了幾段視頻，可以看到使用有源濾波器后的效果十分明顯，背景噪聲明顯減少，國外的朋友在網上看到視頻后用了一個詞“sweet”。筆者通過搜索發現該有源濾波器電路在美國2001版的《業余無線電手冊》里已經有了介紹，可見該電路是經過實踐考驗的。
|
