主頁（http://www.130131.com）：零起步學無線電收發,從高頻信號發生器看調幅信號的發射(2)

2．  制作與調試

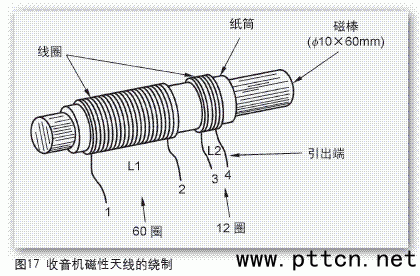

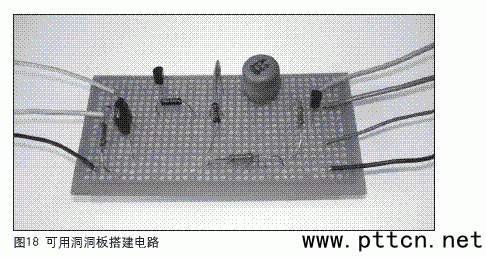

收音機磁性天線需自己動手制 作。選取一根直徑10mm、長60mm左 右的圓形中波磁棒，用牛皮紙在磁棒 上裹兩圈形成一個圓桶狀骨架。用多 股紗包漆包線在牛皮紙骨架上平繞60 圈為L1  ，間隔幾毫米后再同向繞12圈 為L2  ，如圖17所示。磁性天線的線圈 應能夠在磁棒上來回移動。 由于電路比較簡單，可用洞洞板 （萬能電路板）進行裝制，圖18所示 為采用洞洞板制作的電路板。 調試時 ， 首先調整晶體管工作 點。調節偏置電阻R2  ，使VT1集電極 電流為1.2mA即可。

其次校準頻率刻度�？捎们懊孀� 制的高頻信號發生器做信號源，轉動收 音機可變電容器收聽高頻信號發生器的 信號，比較自制收音機與高頻信號發生 器調諧旋鈕旋出的角度，并通過左右移 動收音機磁性天線線圈在磁棒上的相對 位置來校準。如收音機頻率指示偏高， 應將其天線線圈向磁棒的頂端移動。如 收音機頻率指示偏低，應將其天線線圈 向磁棒的中間移動。
