　　在 Digital Pixel System 技術捕獲的圖像中，黑色就是黑色。 如果像素是純黑色，Pixim 的技術會提供不受隨機噪音影響的數字化黑度水平。 相比之下，其他方法則可能會提供被視頻壓縮算法視為大量運動的充滿噪音的黑度水平和灰色暗影。 (要測試此功能，請將基于 Pixim 技術的攝像機與監控器連接，安裝鏡頭蓋，然后觀察生成的視頻。 現在嘗試使用CCD 或其他 CMOS 攝像機執行相同的操作，然后比較結果。) 純黑色會顯著減小昏暗場景中的壓縮檔案。

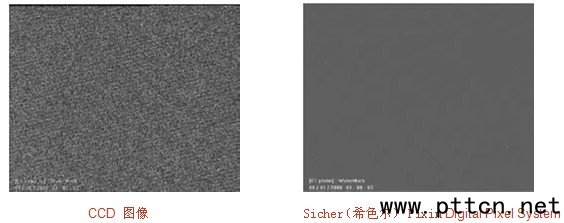

　　Sicher(希色爾) Pixim Digital Pixel System 技術提供不受隨機噪音影響的數字化純黑水平。(用相同的光照強度曝光兩張圖片以增強打印對比度。)

　　Sicher(希色爾) Pixim Digital Pixel System 技術同時也是能夠捕捉寬動態范圍場景的唯一成像解決方案，并且可以消除使用熒光照明或其他使用鎮流器的照明系統(例如汞蒸氣)的情況下常見的閃光和色彩晃動偽影。 熒光閃光和色彩晃動被視頻壓縮算法視為運動，并對壓縮的碼流和檔案大小有著顯著影響。

• 全局快門與滾動快門。 視頻捕捉技術使用全局電子快門或電子滾動快門，這兩種方法有著顯著的區別。 請注意，在此術語中，不涵蓋物理快門和傳感器。 此處的“快門”指的是在處理視頻捕捉的過程中曝光傳感器的時機。CMOS APS 攝像機所使用的滾動快門會在不同的時間捕捉場景的不同部分(即在幀中“滾動”)。 使用滾動快門，傳感器將指示幀的不同部分在不同的捕捉回合中變得對光敏感(一次一個區域)，直至幀完全曝光(例如，從頂部到底部)。 在此連續捕捉的過程中，滾動快門可能會引入偏斜(一種“傾斜”效果)和搖晃(視頻看起來“有彈性”或“不穩定”)的偽影。 這些偽影會使圖像中的運動量比捕捉場景中實際存在的運動量看起來多一些。

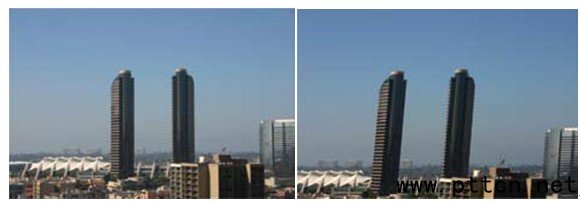

　　兩張圖像都是從行使的車輛上捕獲的。 左邊的圖像使用全局快門捕獲，右邊的圖像使用滾動快門捕獲。 如果從靜止的攝像機中捕捉移動對象的圖像，也會發生同樣的情況。 “傾斜”偽影稱為“偏斜”。

　　Sicher(希色爾) Pixim Digital Pixel System 技術使用可以一次性捕捉整個場景的全局電子快門。 此全局快門功能利用 Pixim 的片內存儲器同時捕捉所有像素，從而防止出現引起失真的偏斜和晃動偽影。 偽影越少表示圖像壓縮的質量越高。

• 逐行捕捉與隔行捕捉。 類似于全局快門和滾動快門，逐行捕捉和隔行捕捉的不同之處在于它們捕捉圖像的方式： 一次捕捉所有與一次捕捉一部分。

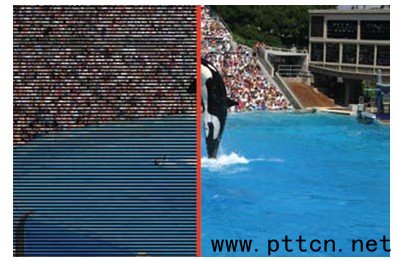

   隔行                                                                         逐行

　　使用隔行捕捉功能時，一次捕捉圖像的一半，未捕獲的區域?qū)⒉东@區域的行隔開。 然后，其他未捕獲的行會在第二次捕捉過程中填入。 如果在這兩次捕捉過程中發生運動，則會生成分界運動“梳齒”偽影(例如鋸齒狀邊緣和拖尾)。 這些偽影會增加壓縮算法生成的數據量。

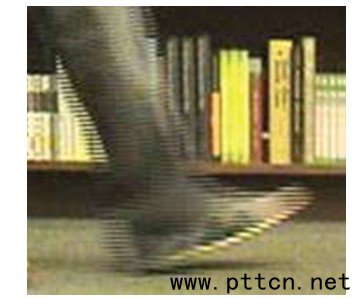

　　隔行捕獲的視頻中“梳齒”偽影是由在捕捉兩個區域期間某個對象的運動導致的

　　Digital Pixel System 技術所使用的逐行捕捉方法，可同時捕捉圖像的每一行。 這更像是拍攝整個場景的單張快照，因此不會引入梳齒偽影或其他噪音。 最后獲得的是更清晰、更純凈的圖像，而且碼流更低，檔案更小。

• 減少高頻率內容。 如上所述，高頻率內容指的是場景的銳化邊。 Pixim Digital Pixel System技術使用彩色內核(圖像處理器使用這些內核將傳感器捕獲的內容逐個像素地轉換為“真”彩色)以及旨在生成清晰且色彩準確的圖像的數字信號處理算法，而不是像其他一些圖像處理器一樣，過度銳化圖像。過度銳化會將高頻率內容引入未有效壓縮的場景中。

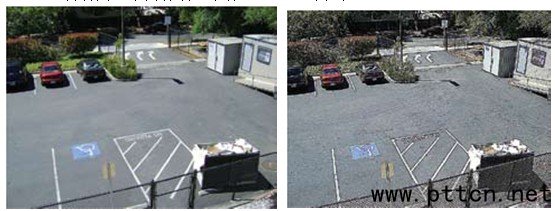

　　適當銳化的圖像                                                              過度銳化的圖像

　　過度銳化是其他圖像捕捉方法中常見的副作用，如果在捕捉具有寬動態范圍的場景(即具有明暗兩種區域的場景)時，算法嘗試補償攝像機的物理和體系結構限制，就會發生這種情況。 因為 Pixim Digital Pixel System 技術是真正的寬動態范圍圖像捕捉技術，所以它不會受到過度銳化的困擾，且其壓縮圖像的效率更高。

　　頻域問題。 在數字格式和模擬格式之間轉換圖像時，會發生頻域問題。 Pixim Digital PixelSystem 技術始終以數字格式保存每個像素： 從像素在拍攝地被捕獲的那一刻直至被視頻編碼器轉換回模擬格式(此過程將數字像素轉換為模擬視頻以傳輸給 DVR)。 (在基于 Digital Pixel System 技術的 IP 攝像機中，像素會保持數字格式，并且不會經過這種后期的數模轉換。)

　　使用 Pixim 的技術時，數模轉換的頻域與 DVR 中使用的壓縮硬盤的頻域相同。 這樣就將采樣錯誤和偽影會減至最少或完全消除。

　　Pixim 的技術使用全 10 位、廣播質量的視頻編碼器來維護輸出視頻中的色彩準確性，并消除所謂的量化誤差。 選擇全 10 位視頻編碼器可消除輸出視頻中可能導致壓縮碼流和 DVR 檔案增大的偽影。
