主頁（http://www.130131.com）：Sicher(希色爾)DPS技術揭秘 Sicher(希色爾)采用Pixim的創新Digital Pixel System。圖像捕捉和處理技術的大部分優點都顯而易見:無論場景的照明條件如何，都可拍攝到高分辨率、色彩自然和高精度的視頻圖像，并且消除了影響成像質量的視覺噪音。 但是，Digital Pixel System的優勢并不限于所看到的這些好處。在后臺，Pixim的全數字技術可以生成壓縮程序更高的圖像，這樣可顯著降低在模擬安裝和IP網絡安裝中移動和存儲安保視頻的成本。 本次介紹概括了Pixim Digital Pixel System技術如何向視頻安保系統的用戶交付壓縮優勢。 有效的壓縮算法的功能 壓縮算法可確定壓縮比特率(即傳輸視頻圖像所需的帶寬)和數字硬盤錄像機 (DVR) 或網絡錄像機 (NVR) 中占用的硬盤空間(即存儲空間)。 壓縮算法(如 MPEG-4 或 H.264)的效率 - 不論壓縮是在 DVR 中還是在 Internet 協議 (IP) 攝像機中進行，受四個主要因素的影響：
前兩個因素超出了攝像機的視頻捕捉和圖像處理技術的控制范圍。 但是，Pixim Digital Pixel System 技術對后兩個因素有重大影響。
Digital Pixel System 技術簡介 Digital Pixel System 技術以獨特的體系結構和緊密耦合的成像軟件為特色，即使在極不穩定的照明條件下以及具有明暗區域的寬動態范圍場景中，使用該技術仍可獲得出眾的圖像質量。 DigitalPixel System 提供的寬動態范圍圖像明顯優于現有模擬技術所提供的圖像，包括其他視頻攝像機實施中使用的電荷耦合設備 (CCD) 或 CMOS 活動像素傳感器 (APS) 所生成的圖像。 基于 Digital Pixel System 技術的 Pixim 當前的產品系列由一個高度集成的芯片組構成，該片組包含兩塊芯片，即數字圖像傳感器芯片和數字圖像處理器芯片。
Digital Pixel System 技術的工作方式是將穿透每個圖片元素(像素)的光量轉換為最早的可能點(像素自身所在處)的數字值。 每個像素中都設計了模數轉換器 (ADC)，并且該轉換器會與傳感器的每個像素中的所有其他 ADC 同步運行。 此像素級別的 ADC 體系結構允許使用多個高度并行的低速電路，這些電路在產生光電二極管信號的位置附近運行，這是優化每個像素的信噪比 (SNR) 的關鍵。

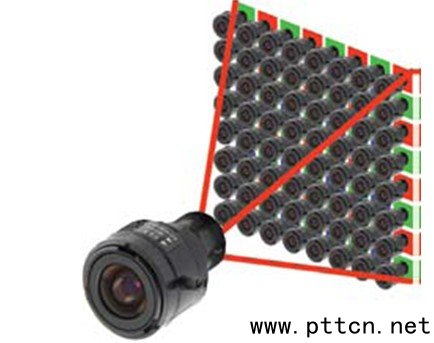

使用 Digital Pixel System，每個像素實際上都是一臺獨立的攝像機 Digital Pixel System 技術使用各個 ADC 在每個像素處執行非破壞性的多點采樣。 Pixim 技術使用此功能在每個圖像捕捉周期內多次對每個像素處不斷增強的光強度進行采樣。 這使得每個像的曝光水平由收集到的電荷變化率(而不僅僅由其絕對值)決定。 此技術還使每個像素能夠使用實時數字相關雙采樣 (CDS) 消除其在每個視頻幀中特有的噪音特性。 每個像素還配備有可調節的偏差消除增益放大器，從而確保傳感器陣列中的響應統一。 這些創新技術極大程度地減少了 APS 或 CCD 傳感器上使用的列級別或傳感器級別 ADC 通常會遇到的顯著時序性噪音問題。
Digital Pixel System 技術影響壓縮的方式 Pixim Digital Pixel System 技術可以調節攝像機的視頻輸出，從而優化 DVR 或 IP 攝像機的視頻壓縮算法從場景中作為輸入接收的視頻。 Digital Pixel System 技術通過以下各種方式處理壓縮算法的輸入：
每個像素中的負反饋單位增益放大器消除了偏移電壓，從而使 Digital Pixel System 傳感器陣列的一致性有了很大的提高。 為了使復位噪音降至最低，系統會在曝光開始時非破壞性地讀取每個像素值，并且稍后會從像素的最終測量值中減去該值。 相關雙采樣的這種非破壞性方法是 Digital Pixel System 技術特有的，其他大多數傳感器必須讀取 CDS 值，復位傳感器，然后捕捉新值。 但是，最初捕捉到的 CDS 值的隨機背景噪音更改會引入了肉眼可檢測到的失真。 Pixim 的方法消除了這種視覺噪音。 使用 Digital Pixel System 技術，每個像素會在被捕獲后立即轉換為數字格式，并且將始終保持?jǐn)?shù)字格式，直至離開攝像機。 因此，最初捕獲像素后，在圖像處理期間的任何時候都無法將噪音引入檔案。 (此過程模擬音頻光盤的工作方式，音頻光盤可以提供十分清晰的音頻重放，其音質與充滿噪音的塑料盒式磁帶模擬錄制形成鮮明對比。)由于像素在被捕獲后就立即轉換為數字格式，因此圖像中存在的噪音只是在捕捉瞬間被引入的。 這樣的噪音往往是固定模式的噪音(在圖像中保持靜止)，而不是隨機分布的噪音(被壓縮算法視為運動)。 這是主要區別。 像素被 Digital Pixel System 技術捕獲后，會以數字格式保存在片內存儲器中。 此方法與CCD 攝像機的方法(通過模擬隔行傳輸讀出像素)形成對比。 隔行傳輸引入了行噪音或列噪音，這樣的噪音將被壓縮算法視為運動或高頻率內容。 使用 Pixim 的方法，將不會引入這種隔行傳輸噪音。
|
