主頁（http://www.130131.com）：東方通信：軌道交通行業解決方案---TETRA篇

現狀分析

隨著經濟的發展，軌道交通已成為現代化城市理想的交通工具。在我國人口高密集及經濟增長較快的幾個大城市中，如北京、上海、廣州、天津等地的軌道交通發展很快，杭州、重慶、成都、沈陽等地也正在積極進行建設。城市軌道交通是解決大城市交通擁擠的一種有效措施。目前，在我國已興起了建設城市軌道交通的高潮。

城市軌道交通的運營離不開大量信息的交互，專用的通信系統是必不可少的，其中無線調度通信系統則是提高運輸效率、確保行車安全及應對突發事件的必要手段。城市軌道無線通信系統是一個專用性很強、可靠性要求較高、接口復雜的多功能調度系統，一般包括正線無線列調、維修、公安、環境控制等系統以及車輛段無線系統。隨著城市軌道交通的快速發展，越來越多的應用對無線系統提出了更高的要求。然而由于技術、歷史等原因，我國城市軌道交通無線通信系統缺乏統一規劃，種類繁多。早期的城市軌道交通無線調度通信系統沿用大鐵路的無線列車調度通信方式即采用專用信道來解決，如北京地鐵一號線和環線以及上海地鐵一二號線等。后來，隨著集群技術的出現，實現了列車運行調度和公安、維修、環控等調度共用一個無線移動通信系統，城市軌道交通無線系統采用集群調度通信系統。如上海明珠線輕軌和廣州地鐵一號線采用了MPTl327模擬集群系統，廣州地鐵二號線、北京輕軌等采用了TETRA數字集群系統。

需求說明

城市軌道交通無線通信系統是一個以信息網絡為基礎，集話音、數據和圖像為一體的無線調度指揮系統。該系統由自動列車調度、行車調度系統、車場調度系統、公安調度系統、環控調度系統和維修調度系統等組成。列車自動控制系統主要是指通過電路交換數據并以無線方式控制管理整個列車的運行，其涉及的信息有列車實際運行速度、允許運行速度、列車長度、制動功率等。列車調度子系統供列車調度員、機車司機、車站值班員、停車場運轉室值班員之間以及車站值班員與站臺值班員之間通信聯絡，以滿足列車運行需要。公安子系統提供公安調度員與車站公安值班員以及公安外勤人員之間通信聯絡，以滿足正常和非正常情況下維護車站秩序的需要。環控系統提供事故防災調度員、車站防災員、現場指揮人員之間通信聯絡，以滿足事故搶險及防災救災需要。車場管理子系統提供停車場運轉值班員、信號樓值班員、場內作業人員之間通信聯絡，以滿足列車調車及車輛維修的需要。維修子系統提供維修值班員與現場維修人員之間通信聯絡，以滿足線路、設備的日常維護及搶險的需要。

鑒于城市軌道交通無線通信系統所具有的應用特點，提出了以下基本需求：

建立調度臺與列車司機之間的運行調度通信;

◆ 建立沿線線路維修、公安、防災、環境控制等工作人員的移動調度通信;

◆ 城市軌道交通運輸管理系統的不同，為無線系統提出了其它特殊的功能;

◆ 高速率的數據傳輸能力，用于傳輸各種數據、圖像等;

◆ 為列車信號提供無線傳輸通道;

其它功能需求：如調度對司機的車次號呼叫、運行機車進入車輛段后通話組的變換、調度通過機車臺對列車的廣播等。

解決之道

針對現狀與需求所闡述軌道交通行業現有模擬系統所存在的問題，東方通信提出eTRA數字集群系統軌道交通行業解決方案：

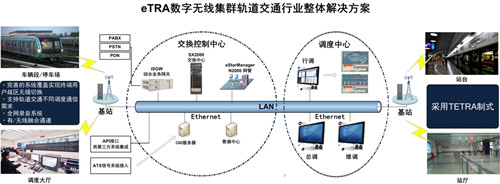

軌道交通行業數字集群系統組網架構示意圖

東方通信充分理解軌道交通運營商對軌道交通數字通信建設的訴求，提出了eTRA數字通信軌道交通解決方案，為軌道交通運營商提供全時空立體化指揮通信調度平臺，全面支撐軌道交通業務安全，高效，可持續運作。

本方案eTRA數字集群系統由以下主要子系統組成：

◆ BS800基站子系統;

◆ SX2000交換子系統;

◆ Netmanager Nstar2000網管子系統;

◆ DS2000調度子系統。

◆ NTP時鐘子系統

交換中心、網管系統、調度中心設置在用戶的交換控制中心，彼此通過Ethernet連接;各基站通過E1/IP傳輸鏈路與交換中心互聯;固定臺、車載臺和手持臺沿基站無線覆蓋射頻信號通過空中接口登錄到基站后接入到TETRA系統中，構成一個具備完善調度指揮功能的鏈狀數字無線集群系統。

同時，東方通信eTRA數字集群系統還為軌道交通運營商提供了二次功能開發接口，以便于軌道用戶做一些本地化軟件應用，其系統部署架構圖如下：

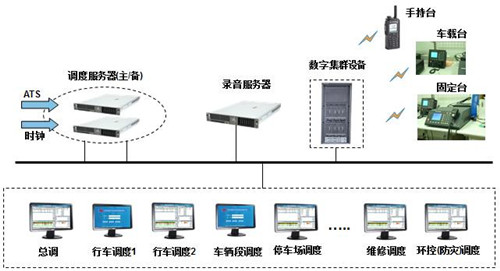

軌道行業數字集群系統二次功能開發系統部署架構示意圖

軌道行業用戶在完成二次功能開發后將其軟件部署在調度服務器和調度臺分別可實現：

調度服務器：

◆ 與ATS系統接口，接收列車位置信息

◆ 與時鐘系統接口，接收地鐵統一時鐘信號

◆ 與數字集群系統接口，實現各調度臺與無線終端間的短數據服務

◆ 將來自不同列車的呼叫請求引導到對應的歸屬調度臺

◆ 調度資源管理

◆ 調度系統核心數據庫管理

調度臺：

◆ 語音及數據調度業務處理

◆ 列車呼叫請求處理

◆ 列車自動/手動轉組

◆ 調度資源管理

◆ ATS信息處理

◆ ATS接口控制

◆ 時鐘同步處理

總結

1) 強大的綜合數據業務。eTRA數字集群TETRA系統采用全數字編碼，系統對語音和數據業務同等對待處理，即系統在實現語音業務的同時可兼顧數據業務，可提供一個語音加數據(短數據及分組數據)的綜合服務平臺。

2) 呼叫的快速建立。對于軌道交通用戶專網無線調度系統來說，快速入網、以最簡單的方式傳遞消息是至關重要的。

3) 多種優先級別。為保證高級別用戶通話的優先權，eTRA軌道交通數字集群系統從實際出發，將地鐵公安、消防、醫療及軌道交通指揮、應急等通話組和用戶終端的優先級別設為最高等級，軌道交通各職能部門的值班調度組、各航空公司的現場調度組等優先級別按照保障級別依次排序，通過對優先級的設置，保障了在系統繁忙時或突發情況下，重要通話組的通信暢通。

4) 單站集群。當基站與系統交換機之間的鏈路中斷時，基站會進入單站集群狀態，其覆蓋區內的用戶無需任何操作，將繼續享用集群模式的服務。原有的通話組保持不變，仍具有組呼、優先級、緊急呼叫等等基本話音集群功能。大大增強了系統服務的可用性，降低服務的風險。這一點對用戶至關重要，保證在任何情況下，基本的集群服務不致中斷。同時作為標準配置，基站均配置了冗余的基站控制器，互為熱備份，極大增強了基站的可靠性。

5) 調度臺的功能。數字集群的坐席調度臺除了能完成常規的話音調度外，還具有多選組和組派接的功能，這兩項功能能夠按調度員的調度方案將多個通話組合并成一個通話組。

6) 直通功能。軌道交通的突發事故可能并不僅僅局限于軌道交通范圍之內，那么數字集群的直通功能將使用戶終端具備在信號覆蓋區域之外工作的能力，并同樣具備通話組的功能和良好的保密能力。在通話方式上用戶不會感到直通模式和集群模式下組呼的差異。

7) 全I(xiàn)P技術eTRA平臺。采用IP技術已經是現代通信技術發展的一個總體趨勢，匯聚到“IP、移動、寬帶”是現代通信發展的三個主要的需求。隨著通信技術高速發展，特別是信息技術和IP技術的日新月異發展，電路設備技術落后、造價高，更新?lián)Q代慢等弊病日益凸現。新一代的通信技術平臺均采用IP技術作為核心網絡技術，包括3G和4G無線通信技術，WiFi無線局域網技術，寬帶視頻技術等，一些延續使用的技術平臺如有線通信網絡(PSTN)也正在積極進行技術升級換代，用IP“軟”交換技術替代陳舊的TDMA時域交換技術。純粹的IP交換技術作為系統平臺的數字集群eTRA系統，在硬件結構上借鑒成熟的IP交換設備，與它們配合先進的服務控制器，從而保證eTRA系統的硬件和軟件技術與世界先進技術同步。

8) 系統分布式、模塊化結構。eTRA系統采用基于全I(xiàn)P的分布式、模塊化結構設計，使得擴容、升級或增加新的應用非常容易，這對客戶的運營非常重要，擴容甚至擴展到周邊其他地區都將十分便捷。分布式處理的系統設計也大大提高了系統的處理能力，滿足處理及專業用戶這樣集中的大話務量的需求，同時也很好的避免了單點故障的弊端。

9) 終端種類多。在數字集群用戶終端方面，目前所有終端都支持內置GPS功能、支持多時隙分組數傳功能及WAP功能等，并且利用終端高清晰的液晶屏能方便地通過分組數傳功能進行數據庫的查詢和圖片顯示。與模擬終端相比較，新的數字終端更輕更加堅固耐用，同時數字終端能存儲更多的通話組并以文件夾的形式有效管理。

10) DIY數據應用開發模式和完善的技術支持服務。TETRA系統的手持臺和車載臺可以直接實施短信和WAP等功能的數據業務，也可以通過PEI接口同外部數據終端相結合開展多種定制的數據業務。系統具備全面友好的二次開發接口(API接口)，可以支持二次開發單位方便地針對客戶特定要求進行二次開發。同時具備完善的應用開發“合作伙伴計劃”，為合作伙伴提供全面的培訓、交流和測試的平臺和環境。
