　　3)管理平臺

　　管理平臺由服務器安裝平臺軟件模塊組成，包括：數據庫服務器、管理服務器、應用服務器、Web服務器和時鐘服務器，照片存儲設備支持IP SAN或FC SAN。其中，數據庫服務器安裝數據庫軟件保存系統各類數據信息;管理服務器安裝管理模塊負責系統綜合管理;應用服務器安裝應用處理模塊負載布控、比對、報警轉發、上下級通訊等;Web服務器安裝Web Server負責向B/S用戶提供訪問服務;時鐘服務器安裝GPS加NTP校時軟件負責全網設備統一校時。

　　系統功能

　　從系統整體角度看主要包含以下功能：

　　車輛捕獲功能、車輛測速功能、高清照片抓拍功能、高清全景視頻錄像功能、高清車牌自動識別功能、車身顏色自動識別功能、光線自適應功能、圖像和視頻防篡改功能、數據傳輸和存儲功能、斷點續傳功能、實時監控功能、數據查詢功能、統計分析功能、布控比對報警功能、電子地圖功能、數據挖掘功能、Web訪問功能、車駕管庫對接通信功能、權限管理功能、遠程維護功能、系統自檢功能、自動校時功能等等。

　　主要性能指標

　　車輛捕獲率：車速在5KM/h~180KM/h范圍內，地感線圈捕獲率≥99%，虛擬線圈捕獲率≥93%;

　　線圈測速精度：符合GB/T 21255-2007《機動車測速儀》檢測要求;

　　高清照片質量：分辨率1600*1200，圖片格式JPEG，圖片大小200KB左右;

　　高清全景視頻質量：分辨率1600*1200，幀率25幀/秒，碼率8Mbps左右;

　　車牌識別準確率：全天候平均識別準確率≥95%;

　　前端緩存容量：120萬份過車關聯數據(每張照片約200KB，每份過車信息約0.9KB)。

　　三、重要特點

　　高性能多功能高清攝像機

　　高清攝像機采用高清CCD+高清ISP+高性能DSP架構設計，集高清視頻采集、高清視頻處理、車牌識別、車身顏色識別、虛擬線圈等核心功能于一體。

　　ISP處理算法擁有獨立自主知識產權，可針對現場獨特環境進行優化，確保高清圖像成像質量優于同類產品。高性能DSP可同時運行車牌識別、車身顏色識別和虛擬線圈等算法，算法均擁有獨立自主知識產權，有利于算法優化。前置三大智能功能的好處在于：第一，可分?jǐn)傁到y(tǒng)智能計算壓力(高清攝像機擁有足夠處理性能的條件下，省卻了后端服務器的投資);第二，分析所需的圖像源最接近真實環境，分析結果更準確。

　　地感線圈與虛擬線圈相結合

　　以地感線圈檢測為主、虛擬線圈檢測為輔，兩者相結合的車輛捕獲觸發機制。通常情況下采用地感線圈檢測，當?shù)馗芯�圈或車檢器故障時，前端系統能自動切換到虛擬線圈檢測模式，并能向平臺發送告警信號，通知維修人員進行維修。當?shù)馗芯�圈修復以后，前端系統能自動切換回地感線圈檢測模式，恢復到常規工作狀態，切換過程無需人工干預。最大限度地避免因地感線圈或車檢器故障造成長時間漏車、無記錄的現象出現。

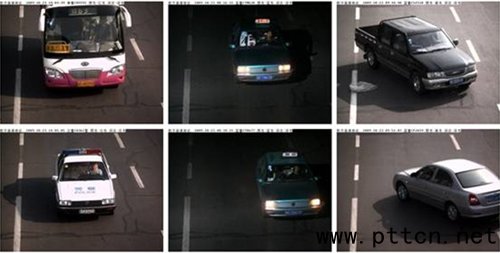

　　虛擬線圈捕獲示例

　　智能識別算法與軟件平臺數據挖掘相結合

　　在保證車牌識別準確率(含車牌號碼與車牌顏色)、車身顏色識別準確率的前提下，將大量的車輛關聯記錄(高清照片、高清視頻、過車信息、識別結果)構造數據倉庫，并通過軟件平臺的數據挖掘技術進行挖掘分析。更準確地執行套牌車分析、跟車關聯性分析等有助于公安破案的技術手段。

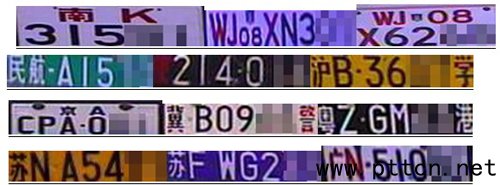

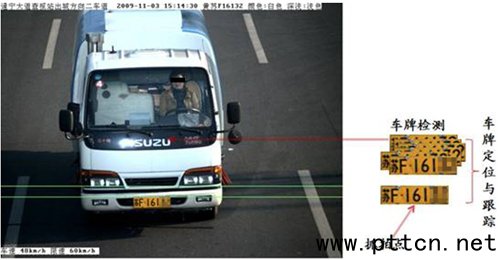

　　車牌識別示例

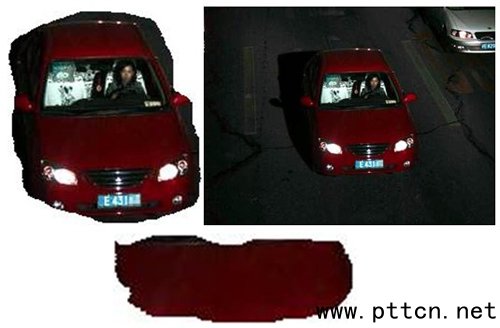

　　紅色車身顏色識別示例

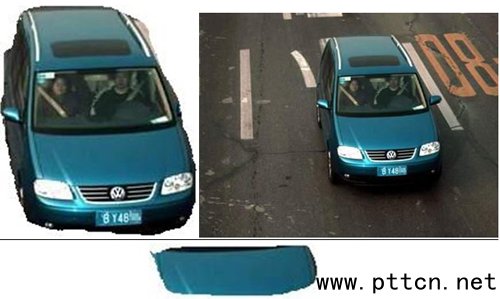

　　藍色車身顏色識別示例

　　數據集中存儲與前端緩存相結合

　　在中心機房部署集中存儲系統(IPSAN或FCSAN)，在外場配置數據緩存設備(工業硬盤或SD卡)，借助軟件平臺的調度功能與前后端通信鏈路構成綜合存儲系統。

　　前端系統與中心系統之間通信正常時，車輛關聯數據自動實時上傳至中心系統，若發生鏈路中斷或其它故障，數據將緩存在外場系統，待故障恢復后，系統自動將緩存在前端的數據補錄至中心系統，確保存儲資料的完整性。

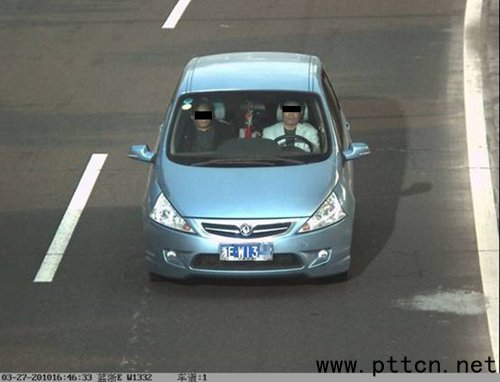

　　高清車輛照片與高清全景視頻相結合

　　高清車輛照片主要反映車輛細節、車牌細節和司乘人員面部細節，高清全景視頻主要反映整個卡口斷面的宏觀動態情況，兩者相結合將為事件取證提供更豐富、更準確的信息。

　　全網設備運行狀態自動監測與圖形化展示

　　中心平臺可自動監測全網設備的運行狀態，包括：地感線圈、車檢器、高清攝像機、外場處理設備、網絡設備、平臺服務器等等。以圖形化方式展現每臺設備的工況，提示正常、異常、故障類型等信息，并發出報警信息。

　　基于公安業務的作戰平臺

　　城域級乃至跨區域數據信息資源共享，全網統一自動布控報警，車輛軌跡跟蹤刻畫，刑偵破案原理數據挖掘，中心應急指揮調動綜合警力辦案等等。

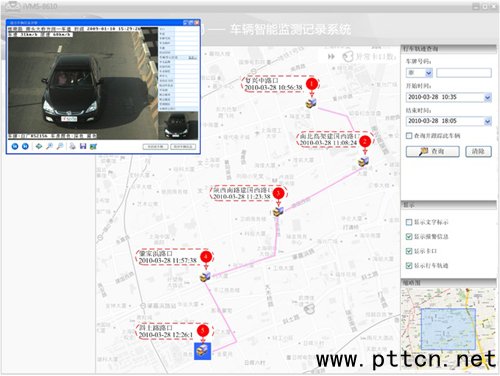

　　車輛軌跡跟蹤刻畫示例
