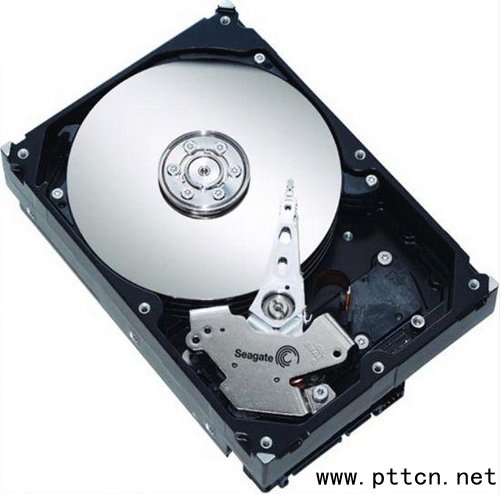

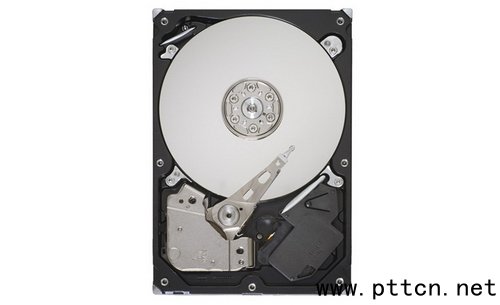

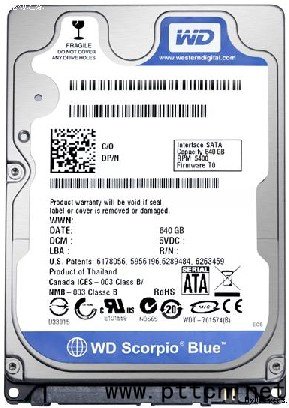

主頁（http://www.130131.com）：監控之硬盤存儲技術的細分 【中國集群通信網】硬盤是監控系統內至關重要的設備之一，承載著保護數據安全的作用。傳統硬盤并不適用于安防監控領域，因?yàn)殚L(zhǎng)時間的工作需求和惡劣的工作環境對普 通硬盤來說都是一個巨大的考驗。更持久可靠、穩定、并且低耗、低噪音的專業性硬盤將更適用于安防監控領域的特殊要求。硬盤存儲技術的應用狀況 目前，硬盤容量適用于數字錄像機等音頻視頻應用范疇以及監控影像系統，包括數字錄像機，IP網關和主流監視系統等，往往需要硬盤能夠24 x7連續運作，并且相比個人電腦有著更嚴格的要求，例如更高的可靠性和兼容性，更低的能耗，能同時錄制多個音頻或高清晰度視頻流等。而在消費類應用中，數字 錄像機必須應對嚴苛的環境和使用概況，這意味著它們所裝置的硬盤要消耗較少的能源，產生較少熱量以及安靜地運轉，更適合市場的應用需求。 經測試檢驗，標準硬盤的啟動電流只需要2.8A，12V啟動能耗只有35W左右，不會對電源造成太大的負擔，但對DVR這種多硬盤環境來 說，2.8A的啟動電流就顯得比較高了，如果組裝一個使用8塊硬盤的監控系統，12V的能耗就接近270W，如果采用啟動電流更低的硬盤會降低電源的負責。 而當前新的硬盤的啟動電流僅為1.8A，這樣12V的能耗最多為200W左右，對電源的要求降低了接近100W，可以降低DVR的整體成本;而且具有 操作安靜、溫度低、可靠性高和數據傳輸速度快的特點，還有SilkStream、IntelliSeek、IntelliPark 和IntelliPower等多項技術，非常適合各種音視頻應用，如PVR、DVR、機頂盒(STB)以及視頻監控記錄等。 同時，綠色環保也成為硬盤技術發展的一個重要方向，目前應用了多種綠 色節能技術，如：IntelliPower——專為兼顧顯著的節能和穩定的運轉性能而設計，能夠在運轉速度、傳輸速率轉換速率以及緩存容量之間達到很好的 平衡。此外，GreenPower硬盤啟動時消耗較少的電量，從而降低了系統的高峰負荷壓力;ntelliSeek? ——計算最佳的尋道速度，以降低運轉時的能源損耗、噪音以及震動，充分利用馬達回轉等待時間降低尋道速度，并降低噪音/功耗/振動;IntelliPark ——通過在閑置時自動卸載磁頭減低氣動阻力，暫停讀/寫通道電子器件的運轉，從而降低能源損耗。除應用IntelliPower,IntelliSeek和 IntelliPark等保證靜音性的技術之外，還采用多階段形成的不銹鋼頂罩及精密設計的基礎配件，最大程度地降低硬盤運轉時的聲音，迎合消費類應用對 于聲音敏感的特性，這對硬盤存儲技術在音視頻監控領域的應用發展及推動存儲綠色節能的發展具有重要的意義。 下面讓我們來看看硬盤各種不同的硬盤技術。 Intelliseek-智能尋道技術  ▲ 目前，硬盤擁有獨特的智能尋道技術可主動計算出最優化的尋道速度以減少傳動器的倉促運轉，從而降低了噪音與能量消耗。有了智能尋道技術，傳動器 的運轉得到有效控制，磁頭能準確地接觸到下個扇區讀取新信息而不是硬盤存儲技術的在視頻監控中的應用匆忙上升并等待硬盤的旋轉。運轉的流暢使尋道操作更加 安靜，震動大大減少。安防監控領域是一個對產品功耗及硬盤壽命要求較高的領域，而磁盤的機械臂移動速度過快則會造成硬盤的功耗過高，且影響機械臂的壽命， 增加故障機率。 RotaryAccelerationFeedForward(RAFF)-旋轉加速前向反饋 這項技術被廣泛應用在SCSI產品中，通過在硬盤控制PCB上增設震動傳感器來實偵測硬盤震動，補償性能，這種特性在多硬盤的復雜環境尤為有 用。硬盤在工作時會產生兩種震動，一種是水平方向的，一種是垂直方向的，垂直方向的震動很容易理解，這種震動的危害主要是容易讓磁頭與盤片發生碰撞。而水 平方向的震動是因?yàn)橛脖P工作時盤片會高速旋轉，在旋轉的同時會產生向心力帶動硬盤在水平方向運動，多塊硬盤同時進行水平運動可能對其他硬盤造成干擾，也就 是產生磁頭偏離磁道的現象，雖然傳動系統會讓磁頭自動回到正確的位置，但是這樣就會產生不必要的延時。  ▲ 旋轉震動補償就是針對旋轉震動而設計的技術，硬盤帶有旋轉震動感應器，一旦周圍的硬盤同時旋轉發生旋轉震動，感應器會產生位移信號，讓磁頭可以 更迅速的歸位，減少旋轉震動造成磁頭偏離而產生的影響。 斜坡加載 (Ramp Load) 技術 通常硬盤在工作狀態時，不僅會產生水平方向的震動，還會產生垂直方向的震動。垂直方向的震動對硬盤來說危害是巨大的，一旦硬盤發生垂直方向的震動，很容易產生硬盤故障。  ▲ 傳統硬盤在僅靠馬達的盤片內存部分設置了帶有紋理的懸停區域，當硬盤通電啟動時，承載磁頭的滑橇 (slider)在盤片表面滑行，直到盤片旋轉的速度快到兩者之間產生足以將滑橇托起來的氣墊為止，這時候磁頭逐漸轉移到有數據保存的扇區開始正常工作。硬盤斷電可以看作 是通電的逆運行，磁頭在斷電以后依靠馬達的慣性，磁頭將重新移至這片特殊的懸停區域，直到慣性消失，硬盤完全停止工作。 而采用RampLoad斜坡加載技 術的硬盤很容易解決這個問題，它針對傳統設計進行了改良，將馬達內側的磁頭休息區轉移至磁盤外，建立單獨的區域，這樣可以避免在外力的沖擊下，磁頭(滑 橇)從懸停區跌落與盤片接觸，降低了磁頭(滑橇)與盤片發生接觸的機率(硬盤關閉時磁頭在盤片外，肯定不會有接觸;硬盤運轉起來后，如果處于空閑(Idle)狀態，磁頭也可以回到支架上，而不是一直在盤片上空飛行)。RampLoad斜坡加載技術還可以降低硬盤的功耗，當磁頭回到待機區域的時候，功耗必然比磁 頭懸停在盤片表面時要更低一些，對長期處于待機狀態的安防監控類硬盤來說，這項技術是很必要的。這樣利用斜坡的緩沖原理，將硬盤啟動前后旋轉中的磁頭和盤 片分離，減少磁頭與盤片表面的摩擦與損耗，使之更加節能，電子元件更加優化，從而保證了硬盤長期運行的可靠性。 液態軸承馬達技術
|
