主頁（http://www.130131.com）：電動觀光車遠程實時監控通信協議

電動觀光車遠程實時監控系統包含兩路通信：一路是監控終端與整車通過CAN通道進行通信，采用高速500kbps速率，數據鏈路層協議符合Bosch2.OB標準，應用協議采用自定義CAN應用協議以及KWP2000協議來進行控制與數據通信；另一路是無線GPRS通信協議，理論速率為115kbps。在此前項目的應用協議基礎上，新增相關部分協議用于電動車輛，包含相關指令與數據格式，制定了完善的通信協議。協議處理流程圖如圖所示。

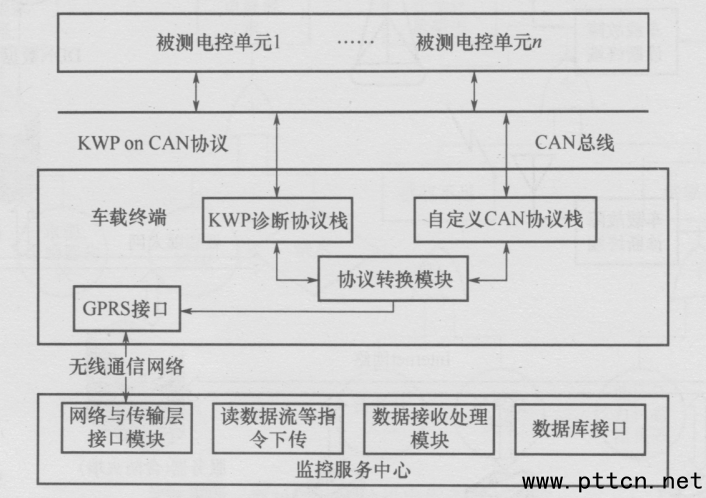

協議處理流程圖

  GAN網絡協議主要內容
  根據協議要求，運行及充電狀態數據采集采用自定義周期性協議，而讀取故障碼、凍結幀、清除故障碼以及讀軟件版本等指令采用KWP協議檢測，以完成不同類型的數據采集。
  無線協議主要內容
  對于無線應用層協議，根據報文的類型，分為數據報文和指令報文。數據報文用于數據上傳至服務器；指令報文用于下發至終端。
  上位機的上傳指令，如序列號、軟件版本號上傳等，根據協議安全性要求，協議將設計一個Alive Counter，用于周期上傳的循環計數；同時關鍵指令要求報文響應回復，如果超過30s沒有響應，將認為通信失敗。對于協議指令，接收端回復有協議響應，不同響應具有唯一編碼。
