主頁（http://www.130131.com）：銀行業監控系統設計探討(2) ·設備要求：這種環境必須采用很寬動態范圍的槍式攝像機或半球攝像機(主要根據環境情況)，才能達到內外兼容，且畫面輪廓清晰，色彩還原真實的目的�？紤]到住戶的隱私保護(如收銀臺的密碼輸入)，則攝像機必須具有多區域加密的功能。另外，由于全天候工作，因此對清晰度、最低照度要求都非常高。 對于如此特殊的環境，建議采用具有寬動態功能的攝像機，寬動態攝像機清晰度可達彩色540線/黑白570線，最低照度為0.00005LUX，寬動態范圍達到160倍，具有24個隱私遮擋區域，即可滿足營業柜臺對監控的要求。 客戶交易——ATM自助銀行 ATM自助銀行的環境和上面介紹的金庫、財務室環境類似，在此，我們也可做相同的選擇。由于室內外光線變化的不同和監視的范圍不同，我們需要選擇不同類型的鏡頭。但銀行大都使用3-8mm范圍的自動光圈鏡頭，如三星電子的SLV-3080D。 傳輸部分的設備選擇分析 ·傳輸分配部分作用：將攝像機輸出的視頻(有時包括音頻)信號饋送到監控中心機房或其它監控點，同時將控制中心的控制信號傳送到現場; ·視頻信號的傳輸：銀行環境由于距離比較小，大都采用基帶傳輸，即視頻線傳輸，如采用SYV-75-5進行傳輸; ·控制信號的傳輸：通常只有智能球和云臺解碼器需要采用控制線進行遠程控制，那么，控制線一般采用485總線控制方式，采用屏蔽雙芯雙絞電纜傳輸，最遠可傳輸1200米。 ·電源的傳輸：建議采用集中供電，由控制機房統一提供經UPS凈化后的電源，以保證設備的正常工作，需要注意的是提供的電源總功率至少要大于設備總功率的130%以上。 控制中心的功能和構成 閉路電視監控系統的控制功能都在控制中心實現，在控制中心可以控制視頻信號的顯示、切換、錄像、回放，以及和報警探頭及其他各系統進行聯動操作。控制中心的構成包括控制設備、視頻存儲設備和顯示設備，主要由硬盤錄像機、監視器等組成。 硬盤錄像機 硬盤錄像機是一套進行圖像存儲處理的計算機系統，具有對圖像/語音進行長時間錄像、錄音、遠程監視和控制的功能，硬盤錄像機集合了錄像機、畫面分割器、云臺鏡頭控制、報警控制、網絡傳輸?shù)任宸N功能于一身。 硬盤錄像機的發展可分為：磁帶式錄像、PC式硬盤錄像、嵌入式硬盤錄像，而嵌入式硬盤錄像機的特點是將內部的操作系統和應用程序?qū)懭氲街T如flash、disk on chip或單片機等存儲器芯片上，面向某種特定應用的系統或設備，同時其上電速度快、系統運行穩定可靠、防篡改能力強、抗病毒能力強等優勢，是目前的發展主流。 針對銀行系統，我們建議采用小路數的嵌入式硬盤錄像，采用先進的流媒體技術，可更加節省硬盤空間，內置安裝8塊硬盤(500GX8)，完全滿足銀行錄像90天的要求。 監視器 監視器是閉路電視監視系統中對前端攝像機攝取的視頻信號重現成圖像進行顯示必不可少的設備。閉路電視監控系統的直觀、即時性也正是由監視器來體現。監視器的數量必須根據前端攝像機的數量、嵌入式硬盤錄像機的數量、以及控制中心的面積大小來確定。 監視器的數量是根據硬盤錄像機的數量來決定的，如有2臺硬盤錄像機則配置2臺監視器即可，現在基本都采用彩色純平的監視器，建議采用具有500線清晰度，90-260V的寬電壓范圍，全金屬外殼，抗干擾能力強的監視器。 銀行支行-分行聯網監控解決方案 銀行基于統一管理的需求，需要將不同支行的攝像機視頻及主機無縫集成在一個平臺上，通過IP網絡，以實現視頻全網資源共享，同時在整個網絡進行權限及級別管理，這就要求監控系統要具有強大的多級、多層次管理功能。目前，銀行現有的解決方案是以DVR為聯網的核心，但其存在許多不足，如無法進行異構系統集成;不能對視頻流傳輸過程進行管理;存儲方案單一;難以進行資源共享。而“超大規模”和“超廣地域”視頻的集中控制和管理代表了監控行業發展未來。 為了滿足銀行集中控制和管理的需求，我們提供AnyVision網絡視頻管理平臺(如圖1)，這是一套大型分布式網絡視頻管理軟件，運行于Linux操作系統上，通過IP網絡或串口實現對網絡編解碼器、矩陣、報警主機等設備的互聯及管理控制，混合模擬和數字設備，完整實現視頻直播、數字錄象、視頻點播及視頻聯網功能。單臺主機可將分散的多種多樣的設備互聯起來形成一個系統，大型AnyVision系統可將分布在多處的多個AnyVision系統互聯起來形成更大的系統，構成邏輯上單一的模擬數字混合矩陣，實現了統一資源、統一編號、統一權限和統一管理。該系統是屬于數模混合的監控系統，系統支持矩陣的接入，并實現不同廠家、不同型號的矩陣通過模擬或數字干線進行互聯，無縫集成數字和模擬系統。

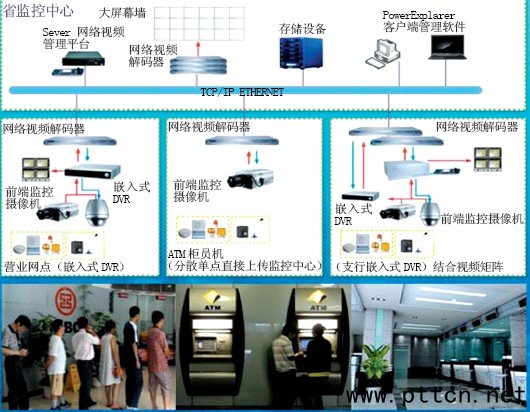

圖1 網絡視頻管理系統在銀行視頻聯網監控項目中的應用 點擊查看大圖 系統主要功能 主要功能如下： ·遠程實時監控各個網點圖像功能; ·硬盤錄象機的管理功能：通過調用各品牌DVR的控制面板來實現多品牌DVR的兼容控制; ·遠程錄像回放功能：兩種實現方式，一種是通過控制DVR的控制面板，觀看遠程DVR的實時回放，一種為調用集中存儲的錄象資料; ·報警聯動功能：報警信息及聯動圖像畫面上傳至總控中心，報警圖像自動彈出顯示，在電子地圖上自動顯示報警位置，并聲光報警提示; ·雙向語音對講功能：各支行柜臺處客戶的聲音可上傳至總控中心，總控中心也可主動對自助銀行、ATM呼叫和喊話; ·電視墻顯示功能。 系統優點 ·解決了傳統模擬系統中傳輸距離受限制的問題，實現了跨地域、大范圍聯網的統一管理; ·集本地安防監控和遠程網絡監控特點于一身，合理避開網絡帶寬不足和不穩定的因素; ·兼容原有的模擬系統，做到模擬數字系統混合使用; ·采用二次視頻編碼和控制技術實現了共享網絡帶寬多路圖像實時上傳，節約網絡帶寬資源;
|
