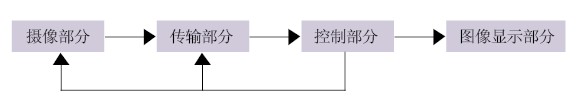

主頁(http://www.130131.com):銀行業監控系統設計探討 【中國集群通信網】銀行安全防范監控系統主要分為針對銀行內外流動人員的周邊環境保安監控和針對客戶交易的柜員制監控兩大部分。周邊環境保安監控主要目的為安全防范和記錄營業情況;銀行柜員制監控系統是根據銀行營業所實行單收付柜員制而設計的,它有效地防止了傳統的出納、復核雙柜員多環節帶來的人員及時間上的浪費,使工作效率提高一倍。柜員制監控系統可以將每一天的柜員收付操作情況以圖像和聲音方式實時記錄下來,以規范和監督銀行職員行為,一旦發生差錯,可以通過重放錄像資料進行查找、更正。 監控系統組成 通常銀行監控系統由以下幾部分組成:產生圖像的攝像機或成像裝置(前端設備)、圖像的傳輸與控制設備(傳輸設備)、圖像的處理與顯示裝置(終端主控設備)。如下圖。
點擊查看大圖 設備選型分析 前端攝像部分——周邊環境監控 前端攝像部分按使用環境分為:周邊環境的保安監控、客戶交易的柜員制監控。 周邊環境保安監控:周邊環境主要包括銀行內部和外部2大類。銀行內部包括辦公區域、各類大廳、金庫、車庫等;銀行外部包括銀行所在建筑物外圍(含出入口),外部押款通道等。 大廳和辦公區域 ·環境分析:這些地方光線變化范圍不大,但進出人員比較雜,一般要求畫面清晰、色彩還原真實、亮度足夠即可。 ·設備要求:這種場合通常都配備普通的槍式攝像機+鏡頭或半球攝像機。選擇原則是和環境的搭配以及所要監視的場景大小。如有裝飾天花的辦公區域和房間通常使用半球攝像機,而監視長長的通道則通常使用槍式攝像機+鏡頭。無論是哪種方案都要求所呈現的監視畫面清晰度高、噪點少、亮度足夠(攝像機有一定的低照能力),半球能任意位置任意角度的安裝。 此時我們建議選用彩色540線,黑白570線的清晰度,最低照度0.06LUX,具有彩色黑白自動轉換功能、數字降噪、自動白平衡等多種功能的固定槍式攝像機。而在有裝飾天花的辦公區域和房間則可使用高清定焦半球攝像機,其清晰度達540線,最低照度達到0.002LUX,同時具有三軸調節功能,能適應任意位置任意角度的安裝。如果在要求極低的光照條件下仍能正常監控,則可選擇高清變焦半球攝像機,它比前面的定焦半球攝像機具有更低的照度,最低可達0.00009LUX。 電梯內 ·環境分析:電梯內空間狹小,干擾比較大,亮度也不高,要求監控者能對電梯內的情況一目了然,包括電梯內人的相貌、衣服的顏色等。 ·設備要求:這種場合要求攝像機的清晰度高、照度低、抗干擾能力強、視角范圍大以及本身的體積很小,裝卸靈活。 針對上面環境,建議選用視場角高達126度,最低照度0.3LUX,同時體積小巧,抗干擾能力強的電梯專用半球攝像機。 消防通道 ·環境分析:環境光線較暗,但要看清楚通過人員的面貌特征。 ·設備要求:這類場合要求使用低照度的槍式攝像機+鏡頭,并且攝像機的照度要非常低,清晰度要高,信噪比高,具有數字降噪功能,以適應高質量監視的需求。 針對此環境我們建議選用高清低照、水平分辨應達到彩色540線/黑白570線,最低照度可達0.00005LUX的彩色攝像機,同時也具有數字降噪、背光補償、自動白平衡等多種功能。 金庫、財務室 ·環境分析:財務室和金庫這些環境對安全要求非常高,要求24小時監控,并且監控設備具有防破壞功能,還具有報警聯動的功能,當發生報警時能拍攝到相關畫面和驅動聲光報警設備。 ·設備要求:財務室和金庫由于環境和隱蔽性要求,很少使用槍機,都使用防暴型的半球(防暴等級符合國際標準),并且要求防暴半球能任意位置安裝。 針對此處的特殊要求,我們推薦采用具有國際認證的IP66防暴標準,即抗一噸的沖擊力,同時還內置12倍光學變焦鏡頭的半球產品,該產品可以實現遠程控制鏡頭的拉變。如果需要更高的性價比以及不經常拉變鏡頭,則可以使用手動變焦防暴半球,用2.5-10mm的手動變焦鏡頭,清晰度為彩色540線/黑白570線,最低照度可達0.00009LUX,同時也具有三軸調節功能,能適應任意位置任意角度的安裝。 大門口、押鈔車通道 ·環境分析:環境光線變化范圍極大(白天很亮,晚上很暗,),又要求全天候高質量的監視。車輛通道不但有上述要求,還要能看清進出車輛的車牌。 ·設備要求:這類場合要求使用低照度的槍式攝像機+鏡頭,并且攝像機的照度非常低,清晰度高,信噪比高,具有數字降噪功能,以適應全天候高質量監視的需求。車輛通道之類的地方要求看清楚車牌,但車燈光線很強,會形成很大的逆光區域,影響車牌的抓拍,這個時候又要求其具有強光抑制功能。們推薦采用最低照度可達0.0002LUX,具有強光抑制的功能,可抓牌進出車輛的車牌攝像機。 外部廣場 ·環境分析:這些環境人流量、車流量以及面積都非常大,環境復雜,要求全方位實時監控。 ·設備要求:采用高速球型攝像機,對球機變倍范圍、轉動速度、定位精度要求都非常高。在正常情況下要求球機自動巡視,發生突發事件時又要求球機能自動旋轉到事發點,因此要求球機具有很多的智能功能和報警功能。由于是室外環境,還要考慮防塵、防水、防震等問題。 針對此環境我們建議使用的高速球型攝像機應具有彩色540線/黑白570線的最高清晰度、32倍的光學變焦(3.55-113mm)、160的寬動態范圍、400度/秒的高速轉動速度。同時還需具有很多智慧型的功能,如自學習、自動旋轉、預置點掃描、定時守望等功能。其傳動機構采用銅軸齒輪,保證了定位的精度和使用壽命。 前端攝像部分——柜員制監控 客戶交易的柜員制監控主要用于客戶交易部分的監看,該部分是銀行安全防范的重中之重,關系到銀行及客戶的切身利益。該部分包括各種柜臺、ATM設備等。 客戶交易——營業柜臺 ·環境分析:這些地方光線反差非常強烈(外面非常亮,里面非常暗),要求看清進出人員的相貌,有的要考慮全天候工作。
|
