【中國集群通信網】普通攝像機支架安裝簡單，價格低廉，而且種類繁多。 普通支架有短的、長的、直的、彎的，根據不同的要求選擇不同的型號。室外支架主要考慮負載能力是否合乎要求。如果攝像機只是固定監控某個位置不需要轉動，那么只用攝像機支架就可以滿足要求了。

　　一、線路安裝與選材

　　1、電源線：要選“阻燃”電纜，皮結實，在省成本前提下，盡量用粗點的，以減少電源的衰減。

　　2、視頻線：SYV75-3線傳輸在300米內，75-5線傳輸500米內，75-7的線可傳輸800米;超過500米距離，就要考慮采用“光纜”。另外，要注意“同軸電纜”的質量。

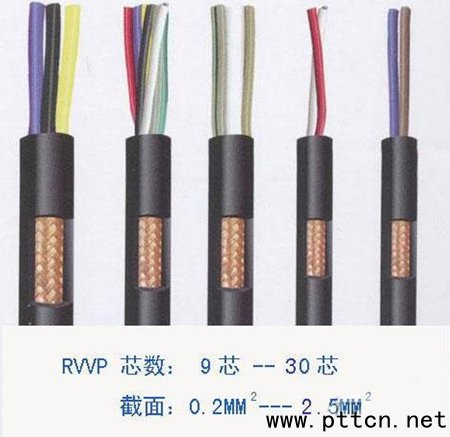

　　3、控制線：一般選用“帶屏蔽”2*1.0的線纜，RVVP2*1.0。

　　4、穿線管：一般用“PVC管”即可，要“埋地、防爆”的工程，要選“鍍鋅”鋼管。

　　二、控制設備安裝

　　1、控制臺與機柜：安裝應平穩牢固，高度適當，便于操作維護。機柜架的背面、側面，離墻距離，考慮到便于維修。

　　2、控制顯示設備：安裝應便于操作、牢靠，監視器應避免“外來光”直射，設備應有“通風散熱”措施。

　　3、設置線槽線孔：機柜內所有線纜，依位置，設備電纜槽和進線孔，捆扎整齊、編號、標志。

　　4、設備散熱通風：控制設備的工作環境，要在空調室內，并要清潔，設備間要留的空間，可加裝風扇通風。

　　5、檢測對地電壓：監控室內，電源的火線、零線、地線，按照規范連接。檢測量各設備“外殼”和“視頻電纜”對地電壓，電壓越高，越易造成“攝像機”的損壞，避免“帶電拔插”視頻線。

　　第一步

　　拿出支架，準備好工具和零件：漲塞、螺絲、改錐、小錘、電鉆等必要工具;按事先確定的安裝位置，檢查好漲塞和自攻螺絲的大小型號，試一試支架螺絲和攝像機底座的螺口是否合適，預埋的管線接口是否處理好，測試電纜是否暢通，就緒后進入安裝程序。

　　第二步

　　拿出攝像機，按照事先確定的攝像機鏡頭型號和規格，仔細裝上鏡頭(紅外一體式攝像機不需安裝鏡頭)，注意不要用手碰鏡頭和CCD(圖中標注部分)，確認固定牢固后，接通電源，連通主機或現場使用監視器、小型電視機等調整好光圈焦距。

　　第三步

　　拿出支架、漲塞、螺絲、改錐、小錘、電鉆等工具，按照事先確定的位置，裝好支架。檢查牢固后，將攝像機按照約定的方向裝上;

　　第四步

　　如果需要安裝護罩，在第二步后，直接從這里開始安裝護罩。1、打開護罩上蓋板和后擋板;2、抽出固定金屬片，將攝像機固定好;3、將電源適配器裝入護罩內;4、復位上蓋板和后擋板，理順電纜，固定好，裝到支架上。

　　第五步

　　把焊接好的視頻電纜BNC插頭插入視頻電纜的插座內，確認固定牢固。

　　第六步

　　將電源適配器的電源輸出插頭插入監控攝像機的電源插口，并確認牢固度。

　　第七步

　　把電纜的另一頭接入控制主機或監視器(電視機)，確保牢固。

　　第八步

　　接通監控主機和攝像機電源，通過監視器調整攝像機角度到預定范圍

　　三、攝像機的安裝

　　1、安裝高度：室內攝像機的安裝高度以2.5～5米,為宜，室外以3.5～10米為宜;電梯內安裝在其頂部。

　　2. 防雷絕緣：強電磁干擾下，攝像機安裝，應與地絕緣;室外安裝，要采取防雷措施。

　　3、選好BNC：BNC頭非常關鍵，差的BNC頭，會讓你生不如死，一點都不夸張。

　　4、紅外高度：紅外線燈安裝高度，不超過4米，上下俯角20度為佳，太高或太過，會使反射率低。

　　5、紅外注意：紅外燈避免直射光源、避免照射“全黑物、空曠處、水”等，容易吸收紅外光，使紅外效果大大減弱。

　　6、云臺安裝：要牢固，轉動時無晃動，檢查“云臺的轉動范圍”，是否正常，解碼器安裝在云臺附近。

　　攝像機的使用很簡單，通常只要正確安裝鏡頭、連通信號電纜，接通電源即可工作。但在實際使用中，如果不能正確地安裝鏡頭并調整攝像機及鏡頭的狀態，則可能達不到預期使用效果。應注意鏡頭與攝像機的接口，是C型接口還是CS型接口(這一點要切記，否則用C型鏡頭直接往CS接口攝像機上旋入時極有可能損壞攝像機的CCD芯片)。

　　安裝鏡頭時，首先去掉攝像機及鏡頭的保護蓋，然后將鏡頭輕輕旋入攝像機的鏡頭接口并使之到位。

　　對于自動光圈鏡頭，還應將鏡頭的控制線連接到攝像機的自動光圈接口上，對于電動兩可變鏡頭或三可變鏡頭，只要旋轉鏡頭到位，則暫時不需校正其平衡狀態(只有在后焦聚調整完畢后才需要最后校正其平衡狀態)。

　　調整鏡頭光圈與對焦 關閉攝像機上電子快門及逆光補償?shù)乳_關，將攝像機對準欲監視的場景，調整鏡頭的光圈與對焦環，使監視器上的圖像最佳。如果是在光照度變化比較大的場合使用攝像機，最好配接自動光圈鏡頭并作攝像機的電子快門開關置于OFF。如果選用了手動光圈則應將攝像機的電子快門開關置于ON，并在應用現場最為明亮(環境光照度最大)時，將鏡頭光圈盡可能開大并仍使圖像為最佳(不能使圖像過于發白而過載)，鏡頭即調整完畢。裝好防護罩并上好支架即可。

　　在以上調整過程中，若不注意在光線明亮?xí)r將鏡頭的光圈盡可能開大，而是關得比較小，則攝像機的電子快門會自動調在低速上，因此仍可以在監視器上形成較好的圖像;但當光線變暗時，由于鏡頭的光圈比較小，而電子快門也已經處于最慢(1/50s)了，此時的成像就可能是昏暗一片了。
