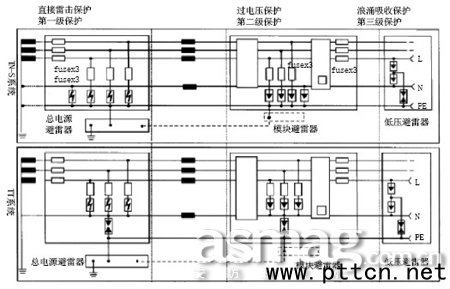

主頁（http://www.130131.com）：視頻監控系統設備的防雷電措施與安裝(2) 2、建筑物內部防雷技術措施 據統計，80%的雷擊事故是由于感應雷(間接雷)或雷電侵入建筑物內而引起的。內部防雷技術措施可以抑制和吸收感應雷的干擾。該技術措施有：等電位連接、屏蔽、合理布線、接地、濾波器、避雷器等。 電源系統防雷 經過防雷分區后，電源線分為三級保護。 第一級電源防雷 第一級電源防雷的作用是防止直接雷擊和強的感應雷。選擇第一級電源防雷器，可以采用間隙放電類型的大容量避雷器，一般要求雷電通流容量大于60kA(10/350測試波形)，具備阻燃特性，在變態器低壓側(配電框)的每一條L、N線對地并聯安裝，可采用德國DEHN的總電源避雷器DEHNport，或一些性能較高的組合型避雷器箱，如威雷寶RAINBOW系列避雷器的ROWER-FR防雷箱。對于TN系統和TT系統，避雷器的配置和安裝線路也有所區別(安裝線路圖如圖3所示)。
第二級電源防雷 第二級電源防雷的作用是防護局部感應雷擊和開關浪涌。對應于第一級防雷器，第二級電源防護的特點是響應速度快(達到25ns的器件級)和低的殘壓。經過第二級避雷器以后，線路感應雷電流部分反射和入地，殘壓應降低至1000V數量級，對監控中心機房或分布有監控器材的樓層，已經不具備大的破壞性。 監控中心機房和各露天分散的監控點屬于第二級避雷重點防護位置，應確保其在雷雨季節的安全，選用單線模塊型避雷器單元，可根據線路情況靈活配置避雷器的型號、數量，使防雷效果和投資兼顧。常用的模塊有德國DEHN的DEHNguard、威雷寶的POWER-MA型模塊避雷器，電壓保護級別在5kA(8/20測試波形)時一般不超過1.25kV ，雷電通流量最大可達40kA。 當?shù)谝患壟c第二級之間的線距較近時，應采取適當?shù)耐笋钇骷�，以使各級避雷器的能量配合與響應速度等達到匹配。 第三級電源防雷 其作用是精細保護重要設備。當設備機房有需要精細保護的重要設備時，可以考慮為這些抗過壓能力較弱的敏感電子設備增加第三級精細防護，可以進一步將可能到達設備端的尖峰電壓衰減，同時濾除電噪聲。此級可供選用的防雷器種類很多，典型的有DEHN的DEHNrail系列低壓避雷器。有的質量較好的防雷專用插座也具備第三級的防雷效能，應視其測試參數和實際的高低壓工藝性能靈活選用。 總之，在電源輸入端一定要加裝電源避雷器，因為雷電沖擊波能量很容易從供電線路侵入并損壞電源設備，甚至進而損壞整個設備或系統。對雷害事故分析也表明在雷害事故中約70%-80%是從供電線路進入的，所以電源線路防雷是電子設備乃至整個系統防雷的最重要環節。 信號系統防雷 監控系統的低壓信號分布較廣，一般應當對不同的信號線路配置相應的避雷器。大量的視頻信號線路是防護的重點，而低電壓的線路(如云臺控制線、編解碼器信號線、低壓電源線路)一般內阻較低，應采用低壓快速響應類型的氧化鋅避雷器或半導體多路控制線路避雷器即可。這里主要介紹視頻線路避雷器的使用。 國內流行的視頻避雷器大多采用粗細保護合二為一的類型。對于各種模擬信號攝像機來說，75ΩBNC接頭的避雷器是最安全方便的選擇。暴露在戶外的攝像機，最易遭受信號線路的感應雷擊損壞。安裝于攝像機視頻輸出端口的BNC接口避雷器采用ps(10-12秒)級別響應速度的耐沖擊器件，可以將端口的感應殘余電壓降低到幾十伏，沖擊波能量衰減至較低的水平。 威雷寶視頻專用避雷器RB/BNC-VIDEO(見表1)體積小巧(60×26×26 mm)，可靈活安裝于防塵罩內，且在較高的工作頻率下對信號影響極小。當應用于保護系統控制部分如圖像矩陣、分割器等多路信號集中的情況時，需將多路避雷器組合使用，達到方便布線和真正有效地防雷。 RB/BNC-VIDEOa/b/c是針對保護視頻傳輸系統和電視監控系統設計的，它采用BNC連接方式，適用于與攝像頭、視頻圖像分配、切換、畫面分割、錄象機、監視器等視頻設備的連接(如圖4所示)。有G標志的是保護器的接地連接，應使其可靠接地，方可保證其防雷效果。

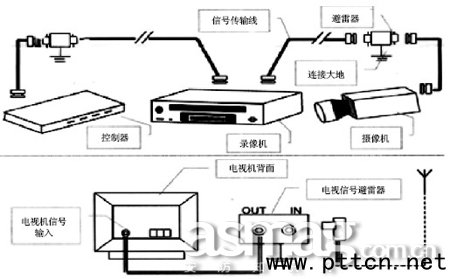

RB/BNC-VIDEO4/8/24分別是4路、8路、24路視頻信號避雷器，它是在RB/BNC-VIDEO6基礎上，使多路信號保護整合而成，方便多路信號集中的視頻設備使用。每個終端解碼器與矩陣主機的連線上串連信號避雷器，特別使用室外終端解碼器時，須采用避雷器，加裝避雷器時每路要加裝二個，分別靠近主機和解碼器處。 在使用室外攝像機時，在每個室外攝像機與矩陣主機的視頻線上串接電視攝像頭避雷器，在靠近矩陣主機和靠近攝像機的地方分別安裝一個避雷器。 對于多媒體計算機與控制鍵盤，考慮與主機的距離不太遠可不加裝避雷器，但若它們與主機的距離較遠，則應加裝避雷器保護。 安裝注意的是：接地傳導體必須與用電器外殼地端連接，避雷器接地連接線(有G標志)在保證可靠接地時，應盡可能縮短其接線長度;信號保護接地與雷擊引下線接地系統相互獨立，則安裝本產品無需改變原系統接地布置方式(一點接地);有G標志的黑色引線與保護地可靠連接，然后將避雷器的“IN”端與信號傳輸線連接，“OUT”端與需要保護的設備連接即可發揮其保護作用。 公共天線系統及其設備接收都是室外感應雷電脈沖串入設備的主要途徑。TV-F是公用天線系統干線型避雷器，帶F接頭和轉接線;RB/TV-RF是家用型電視接收天線插座用，有RF接頭和轉接線，直接安裝于電視機信號輸入端即可(如圖4所示)。 線路屏蔽和外部防雷接地系統 關于線路屏蔽和防雷接地應遵循下列幾個要點進行： · 從最佳防雷效果的角度來講，所有信號線路最好能套金屬線槽、線管，并將屏蔽線槽良好接地; · 監控系統整個布線范圍應處于該系統所在位置避雷針的保護范圍內。如果有較分散的攝像機可能受到直接雷擊，應當首先對其防直接雷擊系統進行改造完善后，再進一步對其實施防感應雷方案; · 監控系統接地一般采用聯合接地方式，即將各種地線(防雷地、交流工作地、避雷器保護地等)連接到同一地網上，以防止各種可能的地電位反擊。如果有條件設置專用保護接地，能進一步防止交流工頻干擾，但一定要將專用接地和防雷接地之間設置間隙型共地連接器;
|
