主頁（http://www.130131.com）：視頻監控系統設備的防雷電措施與安裝 【中國集群通信網】雷電是一種壯觀而又令人恐怖的自然天氣現象。這不僅在于它能發出劃破長空的閃光和震耳欲聾的雷鳴，更重要的是它會對人類的生活和生產活動造成巨大的影響。雷電威脅著人類生命安全，常使建筑、電力、電子、通信和航空、航天等諸多部門遭受嚴重破壞。隨著高新技術的迅猛發展，由雷擊引起的災害事故正呈現上升趨勢。到目前為止，雷電作為一種強大自然力的爆發，尚無法有效地加以制止，人們力所能及的工作是設法限制雷擊所造成的破壞作用，將雷擊危害減小到盡可能低的限度。長期以來，關于雷電防護的研究，一直是國內外電氣與電磁兼容工作者共同關注的重要問題。

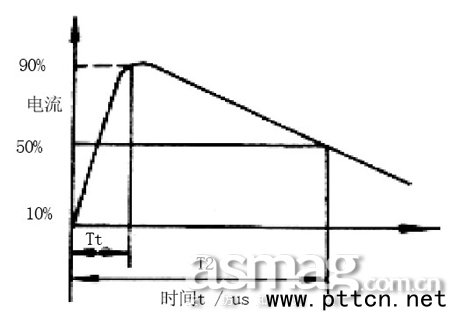

近年來，由于高層建筑的不斷興建和信息處理技術的日益普及，各種先進光電與電子設備(含視頻監控系統)正廣泛地配備于各類建筑物中。這些光電與電子設備普遍存在著絕緣強度低、過電壓和過電流耐受能力差、對電磁干擾敏感等弱點，一旦建筑物受到直接雷擊或其附近區域發生雷擊，雷電過電壓、過電流和脈沖電磁場會通過供電線、通信線、接收天線、金屬管道和空間輻射等途徑侵入建筑物內，從而威脅室內電子設備的正常工作和安全運行。若防護不當，這些雷害輕則使光電與電子設備工作失靈，重則使光電與電子設備永久性損壞，嚴重時還可能造成人員傷亡。因此，除高度重視現代建筑防雷設計外，對視頻監控系統工程設計者來說，還須重視本系統設備的雷電防護問題。 隨著視頻監控技術的廣泛應用，采取切實有效的防雷保護措施已是完整監控方案的一個重要部分。總結在各大廈、路橋收費站和監獄等有效防雷實踐，根據IEC-TC/81的完整防護體系，對雷電防護的環節分為以下幾個方面：即分流(Dividing);傳導(Conduction);均壓(Bonding);接地(Grounding);屏蔽(Shielding)。 結合現代防雷技術，對大中型視頻監控系統，一般從電源線路保護、信號線路保護和完善接地三個方面采取措施。本文從雷電過電壓的基本特性入手，從這三方面介紹視頻監控系統設備的防雷電措施與安裝。 雷電過電壓的基本特性與防雷電措施 雷電過電壓的基本特性 雷電通過被擊物在其阻抗上產生壓降(直接雷過電壓)和雷電對設備附近的地面(或避雷針、線)放電時所引起的感應雷過電壓，統稱為雷電過電壓或大氣過電壓，這種來自大氣層中的雷電是一種強烈的電磁干擾源。產生雷電過電壓的根源是特大雷電流，其特點是幅值極高，最大可達200kA以上。大多數低于100kA，其波形多數為振蕩衰減波，時間短。雷電流波形的上升沿非常陡直，T1波頭時間為10μs ，而下降沿相對緩慢，T2半值時間為350μs (如圖1所示)。

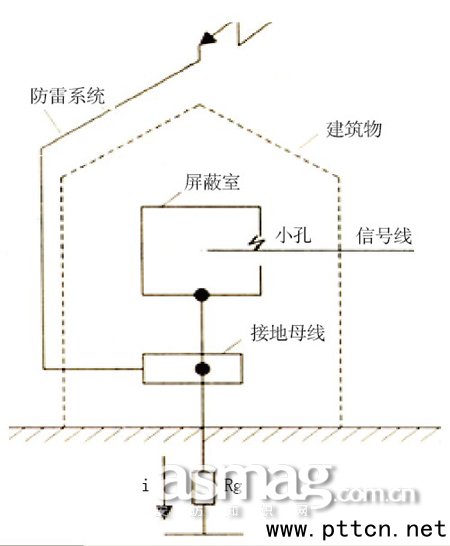

建筑物遭受直接雷擊時，雷電流將沿建筑物防雷系統中各引下線和接地體匯入大地，在此過程中，雷電流將在防雷系統中產生暫態高電位，這一暫態現象稱為暫態電位抬高。 暫態電位的抬高往往會對一些進出屏蔽室的電源線或信號線等線路發生反擊，如圖2所示。在發生直接雷擊時，雷電流流過屏蔽室接地連線的寄生電感和接地電阻后，將產生很高的暫態壓降，使屏蔽室的暫態電位被舉高，而來自遠處的信號線此時尚處于零電位，則在小孔處，屏蔽體與信號線之間將出現很高的電壓。這一高電壓很容易將兩者間氣隙擊穿，使信號線上也帶上高電位，該電位將會直接損壞室內的電子設備，它也將沿信號線傳輸?shù)竭h處線路終端，侵害終端處的電子設備。
暫態電位的抬高還會在鄰近未受雷擊的建筑物內引起反擊，雷電流將通過建筑物的防雷系統引下線和接地連線與供水管道等進入各建筑物的接地體，使各建筑物的暫態地電位都抬高，于是在沒有采取暫態過電壓保護措施的建筑物中，帶高電位的地線將會對其附近的電源線和通訊線發生反擊，使得與這些線路相連接的電氣或電子設備受到暫態高電位的損害。 現代建筑物中，大量布設各種導體線路，如電源線、電視電纜、數據通信線和供水及供熱金屬管道等。由于這些線路網絡結構布局錯綜復雜，會在建筑物內部不同空間位置構成許多回路。由于這些回路的存在，使建筑物內電子設備遭受雷電危害的機會大大增加，因此需要足夠重視。 當建筑物遭受直接雷擊或建筑物附近發生雷擊時，在建筑物防雷系統中流過的暫態電流或雷電放電通道中的雷電流將在建筑物內部空間產生脈沖暫態磁場，這種快速變化的磁場交鏈這些回路后，將在回路中感應出暫態過電壓，危及與這些回路相端接的電子設備。 據國外資料介紹，在一些建筑物稠密的城市區域，由于各種供電、通信和信號線路等網絡盤根錯節，雷電放電可以對距離雷擊點1公里范圍內的電子系統產生電磁感應作用，影響系統的安全可靠運行。 由雷擊引起的暫態過程中，暫態高電位或過電壓常通過信號或電源等線路耦合或轉移到電子設備，造成電子設備損壞。

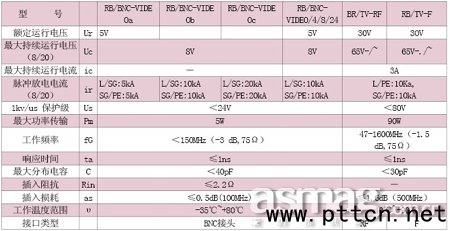

防雷技術措施 雷電過電壓對信息系統(含視頻監控系統)的危害是很大的。為了確保信息系統和人身的安全，對雷電過電壓必須采取相應的防雷技術保護措施。 防雷技術是一項系統工程，從電力網高壓線路開始，到信息系統直流入口端，除電源系統自身的防雷措施應相互協調外，還應與建筑物防雷、信息系統的防雷、接地設計等相互配合，同時還要兼顧信息系統的電磁兼容的要求。對信息系統最大的潛在危害是直接雷和感應雷，幾年來采取了多種措施以保護信息系統免受雷電的干擾和破壞，越來越多的工程采用避雷器以實現有效的電磁兼容保護方案�？傊�，對雷電過電壓抑制必須嚴格按照有關規程進行綜合考慮，采取“整體防御、層層設防、多級保護”，從而組成一個有效的防雷系統。只有這樣，才能達到良好的保護效果。防雷技術措施包括建筑物外部防雷和建筑物內部防雷。 1、建筑物外部防雷技術措施 該技術措施是在建筑物上安裝避雷針、避雷帶(線)、消雷器、引下線和接地系統等，以防直接雷。
|
