　　2.4 三級視頻指揮調度中心

　　在各個車間，根據車間的規模及重要程度，可建設1個三級視頻指揮調度中心或監控中心�？赏ㄟ^部署的監控終端來用于對車間內的安全生產狀況進行遠程視頻監控。

　　三級指揮中心的指揮調度終端是視頻指揮調度平臺的遠程終端，監控終端是監控系統平臺的遠程視頻瀏覽終端，部署在各車間。

　　在車間值班室部署的視頻瀏覽終端，則是用于對所轄監控現場進行監控管理，對重要現場進行視頻監控，并完成各指揮調度終端之間的業務雙向音視頻交流。

　　在車間值班室配置一臺指揮調度終端和相關的音視頻輸入輸出設備。指揮調度終端具有雙向音視頻編解碼能力，主要作用是完成視頻指揮調度、遠程視頻瀏覽等功能；指揮調度終端與可視會議終端之間進行音視頻雙向溝通，參加視頻會議。

　　另外在領導辦公計算機配置視頻瀏覽軟件和麥克和音箱，通過連接視頻監控專網，根據權限瀏覽調用實時視頻監控圖像。

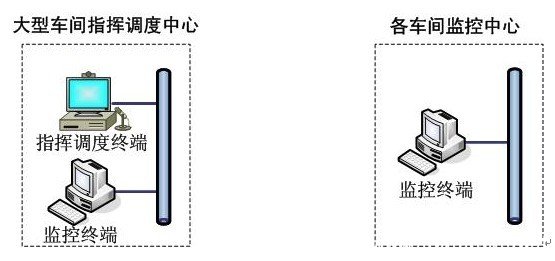

　　三級指揮調度中心/監控中心的示意圖如下：

　　2.5 視頻流傳輸所需網絡帶寬估算

　　考慮到保證視頻質量，建議每路圖像網絡有效傳輸帶寬：
　　
　　視頻圖像質量為4CIF分辨率（720x576）、25幀/秒時，每路圖像網絡傳輸帶寬不低于768Kbps；

　　視頻圖像質量為CIF分辨率（352x288）、25幀/秒時，每路圖像網絡傳輸帶寬不低于384Kbps。

　　雙視頻流傳輸時，數據流對傳輸帶寬的要求：

　　全動態硬雙流：25幀/秒、768K，可設定

　　靜態軟雙流：100K-300K，3-5幀/秒

　　2.6 整合已建視頻監控系統

　　1、整合模擬視頻監控系統

　　在“不破壞、不改變?cè)�有已建監控系統的架構”原則下，可以無縫兼容主流廠家各品牌的矩陣等系統控制設備，只需增加視頻分配器設備，即可將原有模擬視頻監控系統平滑接入到大型多級視頻生產視頻監控調度系統中。

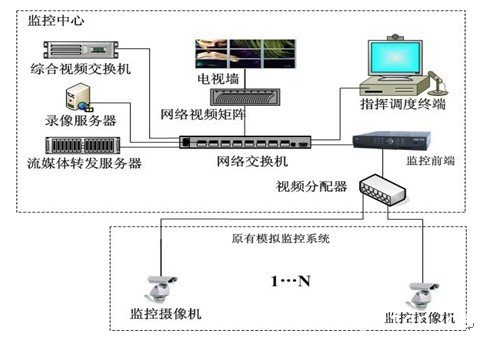

　　整合模擬監控系統架構圖

　　2、整合數字視頻監控系統

　　在“不破壞、不改變?cè)�有已建監控系統的架構”原則下，通過設備代理服務器集成SDK二次開發包，將原有數字視頻監控系統無縫接入到大型多級視頻生產視頻監控調度系統中。如下圖。

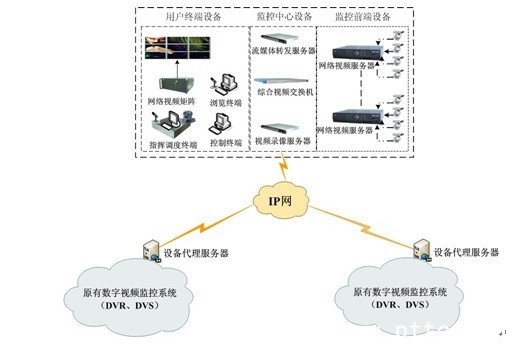

　　整合數字監控系統架構圖

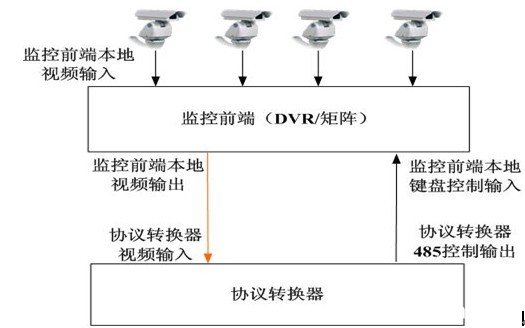

　　對于暫時無法實現軟件兼容的產品，可通過采用協議轉換器，將原有數字視頻監控系統平滑接入到大型多級視頻生產視頻監控調度系統中。如下圖。

　　實現原理：監控前端（DVR/矩陣）具有本地模擬輸出接口和本地鍵盤控制輸入接口，通過本地鍵盤，能夠?qū)Ρ镜啬�擬輸出接口的信號源進行切換控制，指定連接在該監控前端（DVR）上的某個攝像機視頻圖像通過本地模擬輸出接口輸出。同時協議轉換器具有485控制輸出接口，遠程瀏覽終端能夠控制該485接口連接的設備。通過將協議轉換器485控制輸出接口和本地鍵盤控制輸入接口連接在一起，遠程瀏覽終端能夠控制該監控前端（DVR）本地模擬輸出接口輸出。同時將監控前端（DVR）本地模擬輸出接口輸出與協議轉換器視頻輸入端口連接，就能夠在遠程瀏覽終端切換瀏覽圖像的同時，同步切換本地模擬輸出接口輸出，實現本地監控視頻信號接入視頻生產視頻監控調度系統。

　　3 系統功能

　　3.1 遠程視頻監控

　　某總公司利用本系統提供前端接入的功能，可以對煉油廠、化工廠等各個廠區、研究院、家屬區等各個區域進行視頻監視�？蓪�(shí)現現場畫面靈活切換、對遙控遠端攝像機云臺，方便地組合顯示多路視頻畫面等。

　　各個分廠指揮調度中心對本單位的各個車間進行視頻監視�？蓪�(shí)現現場畫面靈活切換、對遠端攝像云臺遙控，方便地組合顯示多路視頻畫面等功能。

　　用戶能靈活切換現場視頻畫面、控制云臺和攝像頭，方便地組合顯示一至十六路的視頻畫面并支持雙向語音可視對講。支持多種監控模式：

　　1、點對點監控：某指揮調度終端或視頻瀏覽終端可以監視其他指揮調度終端及監控前端的圖像，必要時可進行語音對講。

　　2、點對多點監控：某指揮調度終端或視頻瀏覽終端可以同時監視一至十六路監控前端，監控前端接入視頻分割器、DVR，同樣帶寬條件下可以實現同時對更多點的監控。

　　3、多點對一點監控：系統中可以有多個不同級別的指揮調度終端或視頻瀏覽終端監視同一監控前端。

　　4、多點對多點的監控：系統可以做到多個指揮調度終端或視頻瀏覽終端對多個監控前端的同時交叉監控。

　　某總公司、各分廠、研究院、家屬區監控值班室等工作人員通過遠程監控功能可以實時監控現場的圖像。

　　3.2 視頻指揮調度

　　借助于遠程視頻生產視頻監控調度系統獨具的多種級別和權限模式設置，某總公司指揮中心的值班人員通過指揮調度終端可以向各個分廠及研究院發布指示和命令，上下級各個部門、各級領導與下屬之間可以實時地進行音、視頻信息的雙向交流。
