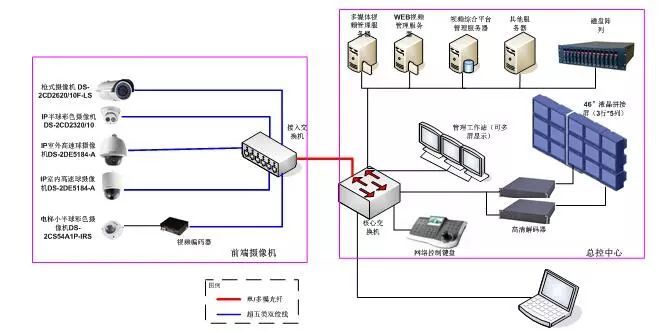

主頁（http://www.130131.com）：一套完整的數字視頻監控系統方案 一、需求分析 數字視頻安防監控系統主要是對項目內公共區域進行全方位24小時不間斷的視頻監控；在監控中心通過電視墻實時顯示整座大樓內外各個監控區域的現場情況，本次項目視頻安防監控系統基于物聯網的傳輸方式，可實現不同設備及系統的互聯、互通、互控，實現視音頻及報警信息的采集、傳輸/轉換、顯示/存儲、控制；進行身份認證和權限管理，保證信息的安全；應能與報警系統聯動，并提供與其他業務系統的數據接口、方便后期擴展、與分控中心的視頻信號的連接。 二、具體設計1、系統概述 項目為一座統合性的辦公大樓，視頻安防監控系統主要是在電梯轎廂、入口大廳、各樓層出入口處、地下停車場等處設置攝像機，既考慮到公共位置的安全，又兼顧到重要位置的隱私，攝像機布置要嚴密、合理。公共區域設置與環境相適應的攝像機500臺，進行全面實時監控；整個數字視頻安防監控系統傳輸部分采用六類布線方式。 2、點位分布 根據項目的特點和定位，要求攝像機選用紅外攝像機，從而保證監控效果。如出入口、地下層走廊等處紅外槍式攝像機；電梯轎廂、電梯前室和走廊選用紅外半球攝像機。樓外區域、一層出入口大廳和屋頂平臺等大空間區域選用紅外高速球攝像機。 系統共設置500臺攝像機。 設計原則： 紅外半球安裝區域：樓梯前室、電梯前室、走廊兩側、走廊、主要出入口門廳、主樓與附樓出入口 室內快球安裝區域：一層、屋頂平臺等大型區域； 室外快球安裝區域：外廣場及周邊區域； 紅外槍機：地下車庫車道、車輛入口等； 電梯半球：各電梯內。 三、系統組成及結構 系統采用網絡架構，可通過工作站、工作站客戶端等多種方式進行擴展、保證后期能將重點視頻圖像的接入110監控系統中。 項目數字視頻安防監控系統與常規模擬監控系統的組成基本一致，均由前端設備、傳輸設備、控制設備、顯示設備四大部分組成。 3.1系統結構圖
3.2前端設備 攝像部分安裝在監視現場,包括攝像機、鏡頭、防護罩、支架和云臺等。它的作用是對監視區域進行攝像并將其轉換成電信號。 攝像部分是監控系統的前沿，是整個系統的“眼睛”，它把監視的內容變為圖像信號，傳送到控制中心的監視器上，攝像部分的好壞及它產生的圖像信號質量將影響整個系統的質量。 由于本視頻安防監控系統基于IP網絡傳輸，因此除IP攝像機直接接入網絡外，其余所有前端電梯攝像機均接于視頻編碼器，完成監控信號的輸入，把模擬的視頻信號進行數字化和壓縮編碼，形成IP數據包，利用網絡傳送到指定的目的地址。每臺視頻編碼器在網絡上占用1個IP地址，按照就近的原則對前端攝像機進行編碼。 視頻編解碼器支持至少兩種碼流，并且系統采用的視頻流控制技術是可變碼流管理技術，即在設定上限帶寬的情況下可以動態調整任何一路視頻的帶寬。 3.3傳輸部分 從前端設備到視頻編碼器之間的傳輸部分：前端電梯攝像機的視頻信號采用屏蔽視頻電纜，根據攝像機安裝位置采用SYV75-5同軸電纜，以保證監控信息的準確傳輸�？刂凭�采用RVVP2*1.0屏蔽雙絞電纜。電源線采用RVV2*1.0的電纜。從IP攝像機、視頻編碼器到接入交換機采用六類非屏蔽雙絞線；自接入交換機至監控中心核心交換機采用光纜，從而保證主干的數據帶寬。 3.4控制中心 控制中心是整個系統的“心臟”和“大腦”，是實現整個系統功能的項目。由于整個項目面積較大，還要為二期及后續建筑留有擴展空間，因此要求采用當前主流的數字傳輸解決方案，便于存儲和分控，還可支持網絡遠程查看。 監控中心采用智能安防監控箱作為前端攝像機接入，提供錄像、檢索、系統管理、錄像資料存儲等服務。并實現監控視頻的上墻監看，通過監控客戶端工作站實現系統的管理和實時監控操作�？梢詾g覽到所有的前端視頻，可以對所有設備進行操作。 系統配置為： 顯示部分：46"超窄邊液晶拼接單元，3行*5列，亮度450cd/m2，對比度3000:1，拼接縫小于7.3mm，可視角178，響應時間8ms,可提供VGA/RGB/AV/DVI/HDMI接口，含拼接屏配套設備。 報警平面控制示意電子板，包括攝像控制點位（編號）、周界顯示；重點區域報警顯示。 3.5網絡架構設計 由于采用數字監控，此方案設計了監控專網，與工作網絡分開，保證了系統的安全性及可靠性。根據攝像機接入的情況，監控系統的接入交換機采用100M的局域以太網架構，即可滿足視頻監控數據傳輸需求，由于所有數據都要通過中心交換機傳輸所有攝像機的監控、存儲數據以及調用的視頻回放數據，所以建議采用1000M以太網架構，即可滿足監控數據傳輸需求。 3.6存儲系統設計 每個前端存儲總容量(GB)＝【視頻碼流大小(Mbps)×60秒×60分×24小時×存儲天數/8】/1024
三、系統功能 本方案采用基于IP網絡的數字視頻監控系統主要功能包括： l 系統開放兼容 開放兼容接入：系統支持國內主流廠家IPC通過ONVIF、PSIA協議接入，開放性高、兼容性強。 開放性系統：系統開發接口，支持兼容接入到其他標準的視頻監控平臺。 全通道高清接入：最高可支持500W像素高清網絡視頻的預覽、存儲與回放。 高清雙輸出/雙操作：系統支持HDMI、VGA雙高清（1080P）雙輸出及雙操作，極大提升預覽清晰度及操作便捷性。 l 系統質量可靠 專利EXIR技術：點陣紅外IPC產品采用�？底灾鲗＠蚴讋摼匦喂獍咄哥R，擁有四大核心技術，即面發光技術、黑晶封裝技術、雙面復合透鏡技術、智能SMART IR技術，使得紅外監控畫面中心不過曝，均勻無暗角，紅外距離達到50-80米。 精致結構：精密的散熱設計，高效的散熱材料，使攝像機的溫升控制在較低的水平，可延長IPC使用壽命1年。專利黑色防反光遮陽罩，有效防止紅外干擾和日光干擾造成的圖像模糊問題。 智能硬盤管理：系統支持磁盤預分配，硬盤初始化下預分配索引、錄像文件等，杜絕磁盤碎片的產生，延長硬盤壽命;支持Smart功能，及時獲取硬盤Smart檢測信息，準確反饋硬盤工作狀態，提前預警，確保數據存儲安全、可靠；支持硬盤休眠，非工作硬盤可適時進入休眠狀態，降低功耗、延長硬盤使用壽命。 l 用戶操作便捷 IPC功能，操作時先將IPC與NVR之間聯網，然后在系統操作界面上一鍵自動添加，就可以一步完成添加，極大地減少了施工、維護工作量。 一鍵錄像：系統支持一鍵配置錄像計劃，可以一鍵配置所有通道移動偵測功能，對于施工操作以及后期的維護管理，都是一個簡單方便的應用。 一鍵定位：系統支持3D定位操作功能，操作時只要選定好要放大的位置，球機就能自動將以該區域為中心的圖像顯示在畫面上。一鍵鎖定目標，避免了復雜的操作，操作效率上有很大地提高。 一鍵上網：系統支持�？低曌越ǖ膭討B域名解析服務系統HiDDNS和通用即插即用UPnP(Universal Plug and Play)功能，無需注冊使用第三方域名，外網訪問一步到位。 一鍵調用：系統可在云臺控制界面下，支持一鍵快捷調出球機的菜單，調節球機參數更加便捷。節省投資成本 全新編碼引擎升級后，前端高清IPC清晰度為720P（130W像素）僅需1~2M碼率，1080P（200W像素）僅需3~4M碼率，有效降低了網絡帶寬和存儲成本。 系統支持PoE交換機，通過網線直連具備PoE功能的高清IPC，既可傳輸視頻信號又能為其供電，有效節約了電源布線的成本。 l 實時圖像觀看 應能按照指定設備、指定通道進行圖像的實時觀看，支持監控圖像的顯示、縮放、抓拍和錄像。 實時監控圖像質量要求清晰流暢。 l 遠程控制 應能通過手動或自動操作，對前端設備的各種動作進行遙控；應能設定控制優先級，對級別高的用戶請求應有相應措施保證優先響應。 l 歷史圖像的檢索和回放 應能按照指定設備、通道、時間、報警信息等要素檢索歷史圖像資料并回放和下載；回放應支持正常播放、快速播放、慢速播放、逐幀進退、畫面暫停、圖像抓拍等；支持回放圖像的縮放顯示。 前端編碼器支持雙碼流，滿足實時監控流和存儲流可以采用不同的編碼方式、清晰度和帶寬，以滿足必要的實時監控和存儲策略。 l 系統的人機交互 支持Web方式管理; 應具有直觀、友好、簡潔的人機交互界面; 應具有視頻畫面分割顯示、信息提示等處理功能; 應能反映自身的運行情況，對正常、報警、故障等狀態給出指示。 l 監控中心防護 監控主機集成總控中心自我防護功能，集成最大4路視頻編碼通道用于中心出入視頻監控和遠程自檢，同時內置8路報警輸入和4路報警輸出的報警控制模塊，通過與門禁聲光報警器聯動可以實現中心防入侵檢測和中心聯動報警輸出。 l 用戶與權限管理 監控中心應具有對接入的用戶進行授權和認證的功能。用戶及權限管理可由各級監控中心獨立執行，也可集中執行。用戶及權限管理模塊應定義用戶對設備的操作權限、訪問數據的權限和使用程序的權限。監控中心的用戶應有權限獲取所轄范圍內的歷史圖像和實時監視圖像，當需要獲取非管轄范圍內的歷史圖像和實時圖像時，應取得有效授權。系統可提供對前端設備進行獨占性控制的鎖定及解鎖功能，鎖定和解鎖方式可設定。 (中國集群通信網 | 責任編輯：李俊勇) |
