主頁（http://www.130131.com）：某石化生產視頻監控調度系統 1 方案概述1.1 建設背景 中國石油某公司是集煉油、烯烴、合成樹脂/合成橡膠、合成氨/合成氣于一體的特大型綜合性石油化工生產企業。某集團公司有近兩萬職工，資產總額高達上百億元。如此的大型國有企業，其下屬的各裝置，采油廠和輸油管道等均是某安全生產和安全防范的重點對象。嚴防事故，是企業生產的必要工作、一旦發生火災、爆炸或有害物質泄漏等事故，都將會造成重大的人員傷亡和國家財產的重大損失。因此，某要不斷加強企業安全監管手段，制定和采取安全有效的防范措施，以加強對重點部位和危險較大的作業現場的安全管理。 整個生產視頻監控調度系統的建設將覆蓋整個廠區、各大裝備設施、家屬區，做到某的安全監控的統一管理、集中監控。一方面保證生產和人員安全，另一方面也將嚴防不法人員對石油、天然氣等資源進行偷盜，等違法行為，保護國有資產不被侵犯。 1.2 傳統解決方案 目前某公司內部各個廠區均已建立了相應的視頻監控系統，獨立建設所造成的缺點就是，各個監控系統之間的互通性差，當各級領導通過其他廠商的視頻會議系統需要進行討論的時候，無法調看現場監控圖像，無法進行針對性決策。 具體不足，列舉如下： 兼容性差：兩套系統，兩個控制中心，且相互獨立，無法兼容。 重復建設：設備的重復投入，建設成本和維護成本高。 共享性差：多個用戶終端獨立操作，所需視頻信息不能共享。 操作復雜：控制中心需配置多個不同用戶終端，操作和管理都比較復雜，給用戶使用帶來極大的不便。 無法實現真正即時、交互的指揮調度功能，不能滿足石化監控指揮調度的真實需求。 1.3 用戶需求 某生產視頻監控調度系統的建設目標是建設覆蓋某煉油廠、化工廠、研究院等各個廠區、家屬區等區域的大型視頻生產視頻監控調度系統。 根據其需求進行分析，具體建設目標為： 1. 實現視頻生產視頻監控調度系統統一管理 建立統一的視頻生產視頻監控調度系統，實現具有單向遠程視頻監控及音、視頻雙向交互視頻指揮調度平臺。實現某對各廠區、以及各下轄車間、班組實施應急可視化指揮調度和日常值勤管理指示的下達和下級情況的匯報。 2. 實現原有已建視頻監控系統的數字接入 視頻生產視頻監控調度系統應具有視頻監控系統接入能力，實現對監控點可視和可控，實現對重要設備、重要場所（例如化驗室、儲油罐等）進行動態監視，隨時了解現場情況，以便采取相應的預防和補救措施確保生產安全。 3. 實現平臺指揮調度分級管理 用戶可根據自身隸屬關系進行靈活的級別管理，實現指揮權、監視權和控制權的管理配置，滿足某內多級部門多廠區之間建立有效的指揮調度關系。 4. 提供圖像信息接口 平臺應提供與政府行政部門（例如公安、消防、醫院等）的圖像信息接口，實現在需要政府給予協調和支持的時候，將現場圖像調用和音視頻交互接入。 1.4 建設目標 依托某的專網，建設覆蓋某總公司、各廠區（含研究院、家屬區等）、各車間三級單位以及現場監控點的生產視頻監控系統，構建兩級平臺、三級指揮中心。 建設某總公司一級視頻指揮平臺和指揮中心、各個廠區（含研究院、家屬區等）的二級視頻指揮中心及監控平臺、廠區下轄的若干個車間監控中心。 注：根據各個廠區的規模情況，對于大型廠區，本系統可以為其擁有的大型車間部署三級視頻指揮中心和監控中心，實現大型車間能夠與上級進行遠程音視頻雙向交互和遠程指揮調度。 基本規劃，如下圖所示：
特別是，某當遇到重大的緊急事件需要協調時，總公司領導通過遠程視頻生產視頻監控調度系統作為綜合協調的通信（語音、數據、圖像）平臺，召集各有關部門領導和有關方面專家進行遠程會商，通過系統共享現場的視頻圖像。實現緊急突發事件處理過程現場視頻圖像采集上報、實時音視頻交互、應急現場支持，使得相關部門對應急突發事件的情況了解更加全面、對突發事件的反應更加迅速、對相關人員之間的協調更加充分、決策更加有依據。同時，系統還大大降低了工作人員的工作難度。

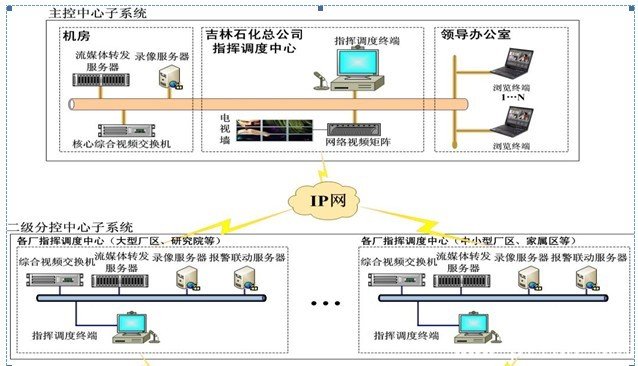

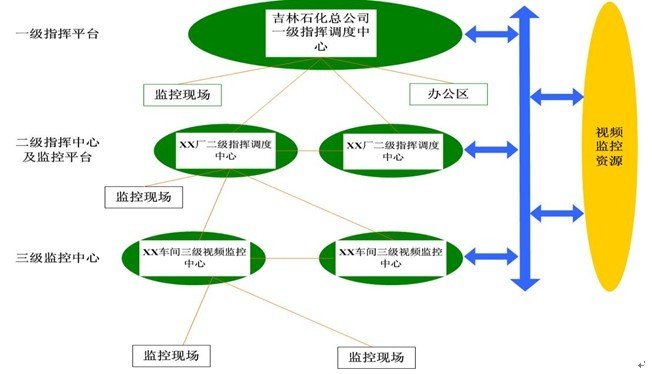

2.2 一級視頻指揮調度平臺 |
