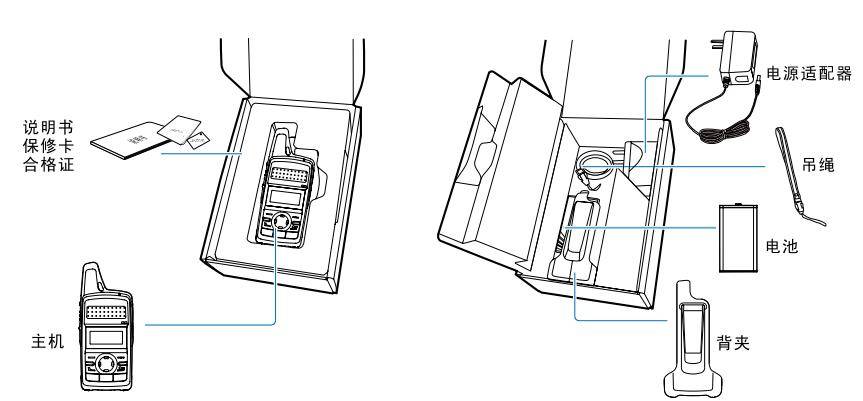

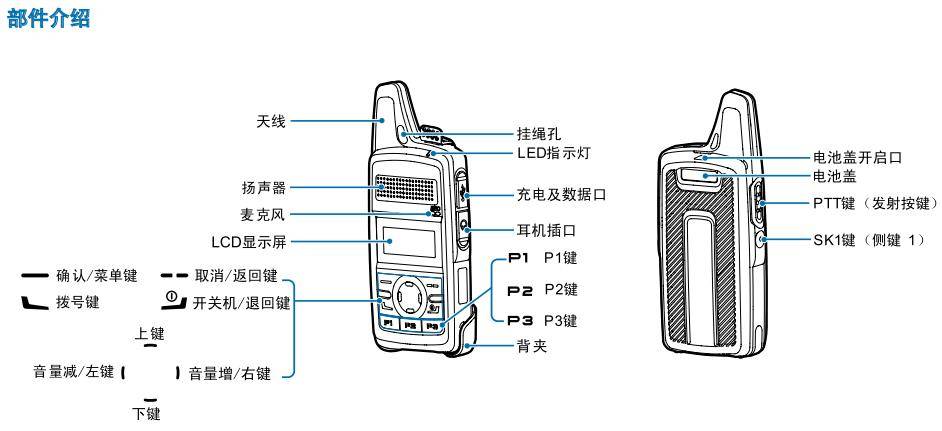

主頁（http://www.130131.com）：海能達TD360與TD370對講機使用說明與故障處理 包裝清單 包裝盒內含有以下物品。如有任何物品丟失或損壞，請與訊羅通信聯系。 熟悉本產品

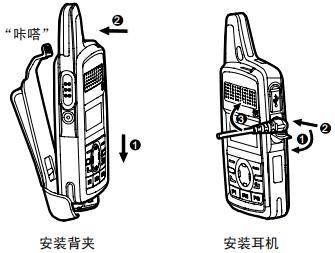

為提升操作便利性，本產品提供4個可編程鍵：SK1、P1、P2和P3。可由訊羅通信編程為功能快捷鍵。 2. 安裝耳機 1. 沿圖示①方向打開耳機蓋。 2. 將耳機插頭沿圖示②方向插入主機上的插孔，注意方向性，耳機插頭上的標識與主機上的標識對齊才能插入，直到插到底為止。 3. 沿圖示③方向旋轉耳機插頭90度(直到旋不動為止)。
3. 安裝背夾 安裝背夾示意圖如上圖所示。

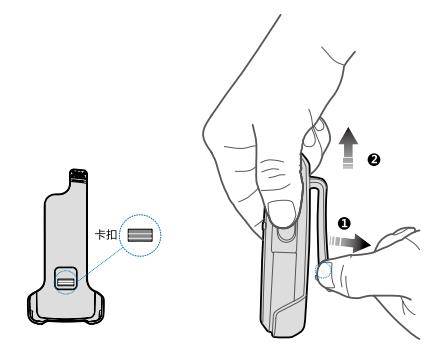

裝入背夾后，可通過背夾將本產品固定在佩帶處（如皮帶）。 背夾采用卡扣設計以提高固定性。從佩帶處取下背夾時，請掰開卡扣①同時往上提背夾②直至取下，如上圖所示。 充電說明 ● 為整機充電時，建議關閉本產品，并提前參閱《安全信息手冊》，以獲取必要的電池安全信息。 ● 為獲得最佳電池性能，首次充電時，請至少充電 5 小時。 使用電源適配器（標配） 請使用我司指定的電源適配器充電，充電示意圖如下圖所示。
狀態指示

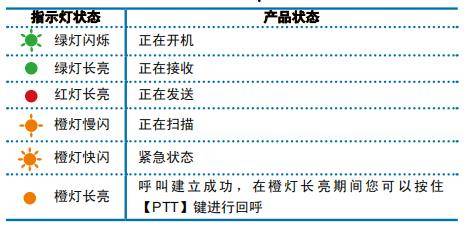

LED指示燈

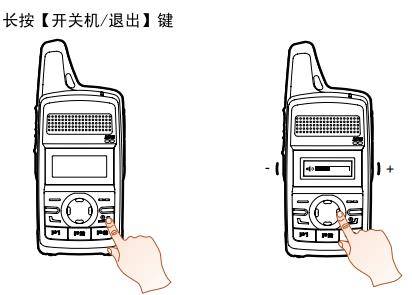

菜單導航 本產品菜單結構如下圖所示，展現的是本產品的所有菜單項，您可通過訊羅通信配置是否顯示各菜單項。 您需要先按【確認/菜單】鍵進入主菜單，再通過【上】鍵/【下】鍵定位到您需要的子菜單或選項后按【確認/菜單】鍵進行確認，以完成您的設置。本文檔介紹菜單操作時，僅介紹菜單項的順序，例如，進入聯系人列表的路徑為“聯系人 -> 聯系人列表”。 本產品菜單具有自動復位功能，如您在預編程時間（由訊羅通信配置）內沒有對菜單進行任何操作，本產品將自動返回待機界面。您可以通過訊羅通信修改自動復位時間、取消自動復位。 基本操作 開機與關機 調節音量
選擇區域 區域是一個信道組，您可以將具有相同屬性的信道列入一個區域中，這樣便于您對現有信道進行有效管理。本產品支持16個區域，每個區域最多包含16個信道。您可通過以下兩種方式選擇區域： ● 菜單：進入“區域”菜單后，按【上】/【下】鍵來選擇所需區域，然后按【確認 / 菜單】鍵切換至所選區域。 ● 可編程鍵：若訊羅通信為您設置了【區域上調】/【區域下調】快捷鍵，則按此快捷鍵可切換至所需區域。 鍵盤鎖定與解鎖 當您無需使用鍵盤時，可鎖定鍵盤以防止誤操作鍵盤。您可通過以下方式 來鎖定或解鎖鍵盤： ● 組合鍵：按“【確認/菜單】鍵＋【P1】鍵”來鎖定鍵盤，按“任意鍵（【PTT】鍵、【SK1】鍵、【音量減 / 左】鍵、【音量增 / 右】鍵和【開關機 / 退出】鍵除外）＋【P1】鍵”來解鎖鍵盤。 ● 編程鍵：若訊羅通信設置了【鍵盤鎖定】快捷鍵，您可按該鍵來鎖定或解鎖鍵盤。 ● 菜單選擇：進入“設置 -> 對講機設置 -> 鍵盤鎖”菜單，選擇“允許”或“禁止”即可。 » 允許：在鍵盤自動鎖定時間內若無任何對講機操作，鍵盤將自動鎖定。 » 禁止：鍵盤不會自動鎖定。但您可通過上述組合鍵或【鍵盤鎖定】快捷鍵來鎖定或解鎖鍵盤。 呼叫 開機成功后，您可以進行各種呼叫操作。為了保證接收方最佳接收音量，發射時請保持麥克風距離嘴大約2.5～5厘米。 ● 個呼：對單個用戶發起呼叫。 ● 組呼：對組內的所有用戶發起呼叫。 ● 全呼：對當前信道上所有用戶發起呼叫。 數字信道呼叫 您可在數字信道上進行個呼、組呼和全呼（全呼權限需要由訊羅通信開啟）。各呼叫的操作方法相同，區別在于：組呼過程中，回呼的對象是所有參與呼叫的人；個呼過程中，回呼的對象是主叫；全呼不具有回呼權限。 以個呼操作用戶A呼叫用戶B為例，操作過程如下： ● 通過“發射聯系人”方式 1. A和B選擇相同的數字信道。 您可通過訊羅通信為每個數字信道預設一個“發射聯系人”，該聯系人可以是個呼/組呼/全呼聯系人。 2. A按住【PTT】鍵發起呼叫。 3. LED紅燈常亮且LCD顯示 圖標期間，A對著麥克風講話，講話結束后松開【PTT】鍵。 4. B無須任何操作即可接聽呼叫，接收語音期間LED綠燈常亮且LCD顯示圖標。 LED橙燈常亮期間且LCD顯示 圖標，B可按住【PTT】鍵講話。 如未進行回呼，則本產品將顯示未接呼叫提示以提醒您。 5. A無須任何操作即可接聽呼叫，接收語音期間LED綠燈常亮且LCD顯示圖標。 LED橙燈常亮期間且LCD顯示 圖標，A可按住【PTT】鍵講話。 ● 通過“聯系人”或“呼叫記錄”方式 1. A和B選擇相同的數字信道。 2. A進入聯系人列表，菜單路徑“聯系人->聯系人列表”、“聯系人->常用聯系人”或“呼叫記錄->已撥呼叫/已接呼叫/未接呼叫”。 3. 通過【上】/【下】鍵選擇個呼聯系人B。 4. A按住【PTT】鍵發起呼叫。 5. LED紅燈常亮且LCD顯示 圖標期間，A對著麥克風講話，講話結束后松開【PTT】鍵。 6. B無須任何操作即可接聽呼叫，接收語音期間LED綠燈常亮且LCD顯示圖標。 LED橙燈常亮期間且LCD顯示圖標，B可按住【PTT】鍵講話。 如未進行回呼，則本產品將顯示 未接呼叫提示以提醒您。 7. A無須任何操作即可接聽呼叫，接收語音期間LED綠燈常亮且LCD顯示圖標。 LED橙燈常亮期間且且LCD顯示 圖標，A可按住【PTT】鍵講話。 LED 橙燈常亮時間（即呼叫保持時間）由訊羅通信設置，如果期間無人講話，則呼叫結束。 模擬信道呼叫（無信令） 在不帶信令的模擬信道上，呼叫的操作方法同通過“當前數字信道”方式的數字信道呼叫，區別在于，呼叫對象是選擇該信道的所有用戶，而不是信道關聯的“發射聯系人”。 功能與操作 待機界面 此功能可使您快速返回到待機界面。在任意菜單界面下，按，本產品將退出當前菜單界面并且直接返回到待機界面。 管理聯系人 您可通過本產品的“聯系人”菜單，管理您的聯系人。 聯系人列表 聯系人列表用于保存個呼/組呼/全呼聯系人信息，聯系人信息由訊羅通信配置。您可以從“聯系人”菜單、按或按【聯系人列表】快捷鍵進入 “聯系人列表”。 在“聯系人列表”中，您可以查看聯系人的詳細信息。 常用聯系人 您可從聯系人列表中添加新的常用聯系人到常用聯系人列表中，也可從常用聯系人列表中刪除某個常用聯系人。 短消息 您可以直接發送快捷文本，還可以將收件箱的短消息進行回復、轉發和刪除。發件箱中的短消息進行重發、轉發和刪除。 中文短消息只支持 TD3 系列產品之間收發，并且收發的中文短消息必須是本終端的快捷文本中的內容。例如，用戶 A 發送快捷文本“你好”至用戶 B，用戶 B 的快捷文本中需存在“你好”，否則用戶 B 不能顯示該中文短消息。 操作方法：您可通過【確認/菜單】鍵進入“短消息”菜單，路徑：“短消 息”。 快捷文本 快捷文本是訊羅通信為您預設好的常用快捷短消息，本產品最多支持10條快捷短消息。您可選擇一條快捷短消息直接發送。 收件箱 本產品會將接收到的短消息保存在收件箱中。每條短消息前有相應圖標表示該短消息的查閱狀態。 ●：已讀的短消息 ●：未讀的短消息 本產品最多支持10條收到的短消息。若收件箱已滿，則在LCD上會顯示圖標，此時如果有新的已收短消息，則最早的短消息將自動被覆蓋。 發件箱 本產品會將發送成功的短消息保存在發件箱中。 本產品最多支持10條已發送的短消息。當發件箱已滿時，若有新的已發短消息，則最早的短消息將自動被覆蓋。 呼叫記錄 本產品只保存個呼的呼叫記錄，不保存其他呼叫的呼叫記錄。 本產品最多可以分別存儲10條已撥/已接/未接呼叫記錄。當呼叫記錄已滿時，若有新的呼叫記錄，則最早的記錄將自動被覆蓋。 操作方法：您可通過【確認/菜單】鍵進入“呼叫記錄”菜單，路徑：“呼叫記錄”；也可通過【呼叫記錄】快捷鍵快速進入此菜單。 功能與操作 您可對呼叫記錄列表中的任一條呼叫記錄進行如下操作：按【PTT】鍵發起呼叫、刪除。要刪除所有已撥/已接/未接呼叫記錄，選擇“呼叫記錄 ->已撥呼叫/已接呼叫/未接呼叫 -> 刪除全部”。 掃描 掃描功能可助您收聽其他信道上的通信活動，從而了解相關組員當前的活動狀況。您可通過本產品開啟和關閉掃描，選擇和查看掃描列表操作。 操作方法：您可通過【確認/菜單】鍵進入“掃描”菜單，路徑：“掃描”，再進入“掃描開關”菜單，設置是否開啟掃描功能，或進入“掃描列表”菜單，查看或選擇掃描列表。 在待機界面下，按【掃描】快捷鍵即可開啟掃描�；蛉裟硞�信道已啟用“自動掃描”功能，則切換至該信道時，終端會自動開啟掃描。 開啟掃描后，終端將根據開啟掃描時所在信道上設置的掃描列表進行掃描。掃描過程如下： ● 掃描時，屏幕上顯示圖標，LED 慢閃橙燈。 ● 掃描到某個信道上有活動時，終端將停留在該信道上進行收聽，LED亮綠燈。 若掃描停留于非優先信道，屏幕上顯示圖標。若停留于優先信道1或2，則顯示圖標或。 ● 若您想繼續收聽該信道上的活動，在掃描停留時按【監聽】/【暫態靜噪打開】快捷鍵。 ● 若要退出掃描，再次按【掃描】鍵即可，或通過“掃描”菜單選擇關閉掃描。 掃描功能不支持模擬信道和數字信道混掃方式。 設置對講機 您可以根據自己的喜好和實際需求對本產品進行如下設置，使其發揮最大效能。 操作方法：選擇“設置 -> 對講機設置”菜單，選擇相應的設置項進行設置即可。 脫網 如遇中轉臺故障或超出中轉臺的覆蓋范圍，但兩部終端均處于對方的通訊范圍內，此時，您可按【脫網】快捷鍵轉換至直通模式，實現兩部終端直接通話。 除了通過“設置”菜單下開啟或關閉此功能外，您還可以按【脫網】快捷鍵即可開啟脫網功能；再次按該鍵即可關閉此功能。 功率級別 設置當前信道的發射功率級別：高功率或者低功率。高功率可以擴大終端的信號覆蓋范圍，與距離較遠的終端也能進行通信。當通信距離滿足您的需求時，可選擇低功率以節約電量。而當低功率無法使您與距離較遠的其他終端通信時，請選擇高功率。 您也可在待機界面下，按【功率級別調整】快捷鍵在高/低功率之間快速切換。LCD顯示圖標時，表示高功率；顯示圖標時，表示低功率。 靜噪級別調整 您可通過調整靜噪級別來調整接收信號時所需要的信號強度。 一般情況下，靜噪級別越高，要求接收到的信號強度也越高。若設置為“常開”，無論解碼條件是否滿足，直接打開喇叭放出背景音。除了通過“設置”菜單下設置此功能外，您還可以按【靜噪級別調整】快捷鍵即可在“加強”、“常開”、“正�！遍g依次切換。 背光燈 設置是否開啟背光燈，開啟背光燈可以點亮LCD，用戶在光線不足的情況下仍可以操作本產品。 ● 關閉：背光燈一直關閉。 ● 開啟：背光燈一直打開。 ● 定時：如果本產品在預設時間（由訊羅通信設置）內無任何操作，也沒有接收和發射信號，則在預設時間后，終端自動關閉背光燈。 指示燈 選擇是否開啟所有指示燈。常見的指示燈有：發射/接收指示燈、掃描狀態指示燈、電池低電量指示燈等。 提示音 您可根據需要選擇是否需要啟用提示音，靜音開啟時，將關閉所有提示音。 隱蔽模式 開啟隱蔽功能后，終端關閉自身可視或可聽的提示（如指示燈和提示音等，具體由訊羅通信設置）。常用于執行特殊任務需要隱蔽的情景下。 如果終端有連接音頻附件，開啟隱蔽模式時，語音可通過音頻附件輸出。 除了通過“設置”菜單下開啟或關閉隱蔽模式外，您還可以按【隱蔽模式】快捷鍵，開啟或關閉隱蔽模式。 查看本產品信息 查看本產品的相關信息，包括：對講機ID、對講機別名、序列號、機型名稱、頻率范圍、版本號、最后編程日期等。 操作方法：選擇“設置 -> 對講機信息”菜單，查看本產品的相關信息。 一鍵呼叫 您可以通過訊羅通信設置【一鍵呼叫】快捷鍵，按該快捷鍵即可發起相應的業務。具體業務分類如下： ● 對組呼聯系人，可發起組呼或發送文本消息。 ● 對個呼聯系人，可發起個呼或發送文本消息。 操作方法： 業務 操作方法 數字信道上的個呼、組呼 按【一鍵呼叫】快捷鍵后再按【PTT】鍵 發送文本消息 按【一鍵呼叫】快捷鍵 超時禁發 在通話過程中，此功能可以避免由于您一直按住【PTT】鍵，而使對方無法發射語音。當您按住【PTT】鍵的持續時間超過單次發射時間（訊羅通信預設為60秒）后，本產品將自動終止發射并且發出警告音，松開【PTT】鍵可以停止警告音。如果您需要再次通話，請在間隔一段時間后再次按住【PTT】鍵，再次通話時間間隔可以通過“超時禁發再次按鍵”時間進行設置。 發射管理 此功能可通過寫頻軟件設置，用于設置信道上有干擾時是否允許發射。終端滿足允許發射條件時，您按住【PTT】鍵才能進行發射，否則，本產品將發出“嘟”音，提示您此時無法發射。 數字信道下發射權限包括以下幾種： ● 允許發射：不管信道上是否有干擾，用戶按住【PTT】鍵時直接進行發射。 ● 信道空閑：當信道無干擾時方可進行發射。 ● 色碼空閑：信道無干擾或色碼不匹配可進行發射。 模擬信道下發射權限包括以下幾種： ● 允許發射：不管信道上是否有干擾，用戶按住【PTT】鍵時直接進行發射。 ● 信道空閑：當信道無干擾時方可進行發射。 ● 亞音匹配：當亞音匹配時可進行發射。 ● 亞音不匹配：當亞音不匹配時可進行發射。 監聽 開啟“監聽”功能可調整信號接收匹配條件。 操作方法： ● 按【監聽】快捷鍵開啟此功能，此時 LCD 顯示圖標，再次按該鍵即可退出。 ● 按住【暫態監聽】快捷鍵開啟此功能，此時 LCD 顯示圖標，松開該鍵即可退出。 暫態靜噪打開 開啟“暫態靜噪打開”功能時，無論是否有載波，終端始終打開喇叭。 操作方法：按住【暫態靜噪打開】快捷鍵開啟此功能，此時LCD顯示圖標，并響“沙沙”的背景噪音。松開該鍵即可退出。 故障處理 如下述方法仍未解決您的問題，或您遇到一些其他的故障，請聯系訊羅通信以獲取更多的技術支持。 故障描述 原因分析 解決方法 無法開機 電池可能未正確安裝 取出電池并重新裝入。 電池電量可能已經耗盡 充電或更換電池。 電池觸點污濁或受損而導致接觸不良 清潔電池觸點。如仍不能解決問題，請聯系訊羅通信進行檢修。 接收信號時聲音小、 斷續或無聲 電池電壓過低 充電或更換電池。 音量較小 通過【音量增/右】鍵調大音量。 揚聲器堵塞或受損 進行簡單的外部清潔。如仍不能解決問題，請聯系訊羅通信進行檢修。 無法與組內其他成員 通話 所用頻率或信令設置與組內其他成員不同 設置與組內其他成員相同的頻率和信令。 數字、模擬信道設置不當 設置相同的數字信道或模擬信道。 距離組內其他成員太遠 盡量靠近其他成員，確認位于其有效通訊范圍之內。 信道中出現其他通話 聲或雜音 受到同頻用戶的干擾 更改為新的頻點，或調整靜噪級別。 未設置信令 對組內所有對講機進行信令設置，以防止同頻干擾。但必須同時更改組內所有手持終端的信令設置。 噪聲較大 與其他成員之間的通訊距離過遠 靠近其他成員。 所處位置不佳，如受高大建筑物阻擋，或 位于地下室等 移至開闊平坦地后，開機重試。 受外界環境或電磁干擾 避開可能引起干擾的設備。 (中國集群通信網 | 責任編輯：李俊勇) |
