主頁（http://www.130131.com）：鍵橋通訊：基于RPR的軌道公安通信系統解決方案

軌道公安通信系統需求分析
地鐵公安通信主干網主要為公安圖像聯網、地鐵公安指揮提供容圖像傳輸、電腦網絡互通/互聯、高/底速數據通信提供綜合多業務傳輸平臺，依靠強大的網管系統，實現主干通信網絡上每一通信節點的資源配置管理、性能管理、故障管理和安全管理。地鐵公安主干寬帶通信網的要求是：每千兆/秒的建設成本和運作成本要低；能構按照需要靈活分配代寬；網絡本身的可擴展性、可靠性要強；支持的拓?fù)浣Y(jié)構要豐富必須能支持性能可確定及可預測的業務；必須具有功能強大、易于使用的網絡管理。

RPR技術作為一種基礎網層的傳送技術，提供面向分組應用優化的承載網，同時具有以太網業務(專線)、NGN、VoIP網、視頻服務、Internet等多個基于IP應用的網絡，IP分組流量大。并且對于不同類型的應用，有不同的服務質量保證的要求。
RPR組網對公安通信系統各業務的實現
RPR技術的特點：
電腦網絡系統：在RPR提供的主干通信網上，用網管設置VLAN，對用于數字化圖像監控的VLAN每一用戶設置較高級別的QOS保障，對圖像編碼器的輸出、組播等設置最高優先級，保障圖像傳輸?shù)倪B續和穩定。對與公安信息網聯接的VLAN，不設置QOS保障和播出優先級。

數字化圖像監控系統：使用主干通信網提供的GE網，網絡帶寬有保證，采用MPEG2/MPEG4/H.264編碼技術，對攝像機，云臺能控制。

地鐵電話通信系統：RPR網絡支持2M電路的透明傳送。對于電話業務， RPR可以承載傳統的基于電路交換的話音業務，也可以承載IP話音�？梢栽诿總�站點內放置IP電話，采用10/100M接口。 l 采用雙環（內環和外環）結構，每對節點之間都有兩條路徑，保證了高可用性；并對環路帶寬采用空間機制，單播數據傳送可以在環的不同部分同時進行，整個環的容量將是單條光纖的2~8倍

具有網絡拓?fù)浣Y(jié)果的自動發現和更新功能，每個節點受到RPR環上其他節點的MAC地址后，自動建立和更新自己的拓?fù)鋱D，使得網絡初始化配置變得極其簡單；

RPR環網可以采用兩種保護機制，一種是在發生故障的兩個節點進行環回（Wrapping）的方式（類似于SDH的2纖MS-SPRING）方式；另一種是不需要環回的源路由方式（Steering），即直接在業務的源點進行倒換，可保證業務走最佳捷徑；

RPR具有同步機制和嚴格的時延和抖動保障能力，可對TDM語音業務提供電信級的服務；

RPR可提供嚴格的COS分類，可靠的保障高優先級業務的服務。

：深圳鍵橋RPR的主要產品序列

ADTRAN公司RPR設備

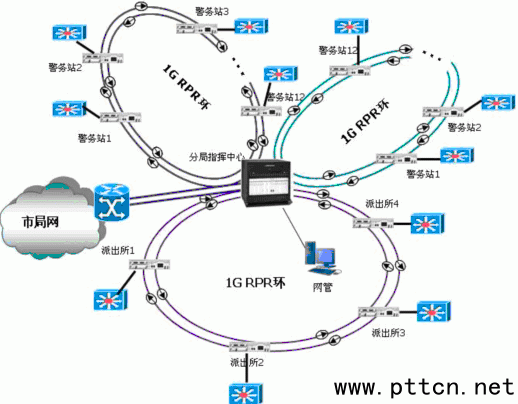

：RPR解決方案示意圖如下：

鍵橋公司RPR系列設備特點：

SDH和ATM業務的替代功能

對用戶使用網絡各種應用嚴格的帶寬管理

環路帶寬超量復用，提升業務容量，降低網絡造價

50ms電信級環保護

多達8個等級QoS

網絡拓?fù)渥詣幼R別

帶寬公平機制和擁塞控制機制

環路時鐘同步機制

根據各種業務的交換特性，真正提供多業務平臺

RPR系統經典案例—廣州地鐵2號線

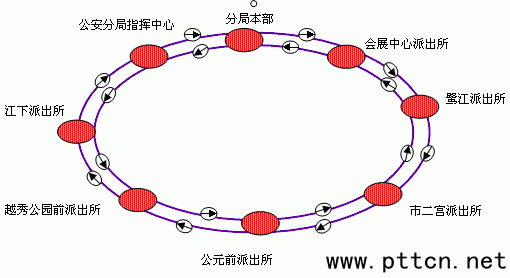

廣州地鐵2號線公安網結構圖

服務內容： 為廣州地鐵2號線公安治安監控系統、辦公系統、調度管理系統提供通訊網絡平臺，系統選用ADTRAN彈性分組設備，為公安網視頻、語音、數據業務提供可靠服務。

項目特點：首次將RPR傳輸設備引入地鐵全數字編碼視頻監控方案，并成功實施
：小節
RPR是一種新興的鏈路層協議，是為優化在環型拓?fù)渖蟼鬏敂?shù)據包而提出的一種全新的IP包承載技術，是適合城域網骨干層、匯聚層的組網和鏈路層技術，通�？梢哉J(rèn)為彈性分組環是當前光網絡上傳輸數據包的一種優化技術，具有雙環結構、空間復用機制、靈活的業務帶寬顆粒、帶寬動態共享和分配、統計復用、支持業務級別、自動識別網絡拓?fù)浣Y(jié)構、基于源路由的保護倒換等主要特點。該技術一方面吸收了以太網技術的優點，如經濟、靈活和可擴展好；另一方面吸收了SDH的優點，如對延時和抖動性能嚴格保障、可靠的時鐘以及SDH環網50ms快速保護。
