主頁（http://www.130131.com）：H3C:多媒體融合的應急指揮解決方案

　　應急事件的防范與快速處置是各個部門協同作戰、快速調度、統一指揮的過程，以期將事故損失降低到最低程度。在依托各類基礎通信網絡的同時，獲取信息和下達指令都離不開多媒體融合。通過融合，各個相互割裂的網絡可以聯通起來，不同通信網絡中的終端都可以與聯絡中心進行實時、有效地溝通，并同步、快速地接收指令信號；通過融合，可以快速、全面地為各級領導提供實時、準確的事件信息，有效地提高決策的時效性，阻止事件的進一步惡化，減少人員傷亡、財產損失和負面影響等等。

　　應急指揮需要橫跨政府、公安、交通、衛生、電力等多個職能管理部門協同指揮，事件突發時很難保證各個部門的領導都在視頻會議終端前。因此在應急指揮建設中，如何擴大緊急會議的覆蓋范圍和接入終端類型，將他們?nèi)诤显谝粋�(gè)完整的系統中，是一個迫切需要解決的問題。

　　20世紀90年代末興起的三網合一，從技術上講就是融合的初級階段——承載網融合，實現了Voice over IP & Video over IP的應用。這類網絡的特點是語音、視頻、數據都在同一張網絡上傳輸，但他們?cè)跇I(yè)務、控制層面沒有關系。歸納起來，承載網融合只是改變了原有通信系統的傳輸通道，將語音、視頻、數據應用的承載平臺統一到了IP網絡上，從而降低了承載網絡成本；但是各子系統之間維護獨立，并沒有形成業務融合。

　　隨著通信協議標準化的推進，H.323和SIP協議成為了各類多媒體通信的標準協議（公安部已經將SIP協議作為今后IP監控的協議標準），IP電話系統和視頻會議系統均可采用這兩種協議實現語音視頻通信。因此，通信協議的標準化使得語音、視訊、監控三項業務的融合成為可能，為三網合一賦予了新的含義。

　　監控與視訊系統融合

　　傳統應急指揮監控系統與視頻會議系統是相對獨立的，兩套系統的對接只能通過原始的模擬轉接方式，將數字監控系統輸出的模擬圖像接入到視頻會議終端的模擬輸入接口上，經過再次編碼后，由會議系統將圖像轉發給其他會議終端。

　　此方案的缺點是：圖像衰減大，延時明顯。圖像經過監控系統和視頻會議系統的兩次“模數－數�！保�即“監控模數－數�！睂�(duì)接“視頻會議模數－數�！保┺D(zhuǎn)化，畫質衰減巨大，嚴重影響上級單位的觀看效果。同時，如果領導觀看到的圖像有較長的延時，會影響指揮的實時性。并且，在模擬轉接方案中，視頻會議的管理系統不能選擇并調度監控系統的視頻源，只能通過電話通知監控系統管理員提供相應原圖像發送給視頻會議使用，很不靈活。

　　在現代應急指揮多媒體融合解決方案中，監控系統直接將數字化的音視頻數據發給視頻會議系統，僅經過一次“模數－數�！睂�(duì)接即可將高清圖像傳送到各級視訊會場，避免了轉接造成的圖像衰減，有效減少了多次編解碼產生的延遲。另外，由于視頻會議與監控系統均采用標準的控制協議，使得視訊系統可以自動發現和調閱監控系統中的各路視頻源，實現可控融合，靈活調閱。

　　語音與視訊系統融合

　　視頻會議當中接入電話是一種發展趨勢，這使得IP話機或PSTN固定電話、出差人員或是一線指揮人員均可加入到視頻會議系統中，進行音頻的雙向交流，提高交流的靈活性。

　　圖1展示了電話會議和視訊會議融合實現的基本原理。由于IP網與PSTN網為兩個不同類型的網絡，因此需要語音網關設備進行連通。語音網關完成PSTN模擬信號與IP數字信號的相互轉換，MCU按照要求進行語音視頻處理之后再發送給各會場，靈活簡單的實現了視頻網絡與PSTN網絡的互通。

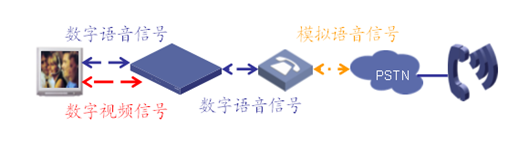

圖1 模擬話機入會示意圖

　　融合的應急移動前端

　　解決方案的實施離不開網絡的支撐，如果前端一線地區遇到破壞力極大的突發事件（如地震、洪水等），網絡一旦發生中斷則會導致整個系統癱瘓，無法滿足現場監控調度與指揮的需要。為了避免這類事件發生，可采用ECS（應急移動通信站，Emergency Communication Station），它將多媒體融合方案濃縮在了一個箱體中，可便攜式移動。如圖2所示。

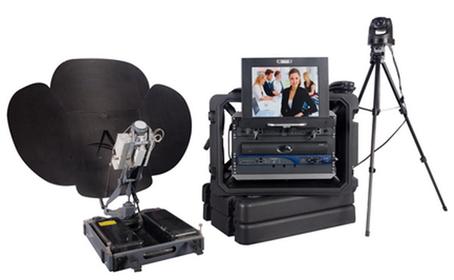

圖2 ECS應急移動通信站

　　ECS應急移動通信站體積緊湊，功能強大，它具備視頻會議、圖像接入、圖像顯示、VOIP、多業務路由等功能，可通過越野車載、直升飛機搭載、甚至人力搬運的方式到達事件現場，在現場快速搭建應急移動指揮所，并和總部指揮中心建立聯系，實現溝通、數據傳輸?shù)裙δ�。通過自帶的WiFi天線，可以實現對一定半徑范圍的無線覆蓋，滿足無線拍照、無線視頻采集、多部WiFi手機、WiFi數據終端的接入和數據回傳等功能。所有的多媒體數據和普通數據通過多業務功能模塊匯聚，經過加密、VPN等安全措施保障后，通過衛星鏈路回傳給應急指揮中心，在某些具備條件的地區，衛星鏈路也可以由WiMAX、3G等無線鏈路或有線鏈路替代，應急移動通信站都可以對上述鏈路提供良好支持。

　　ECS應急移動通信站的出現使得應急指揮不再受地域、天氣、鏈路的影響，將指揮大廳的觸角無限延伸，使多媒體融合的功能發揮到極致。

　　方案特點及優勢

圖3應急指揮多媒體融合解決方案

　　如圖3所示，應急指揮系統包括視頻會議、監控圖像接入、應急語音通信等多個模塊，在實際建設中，經常會利用幾個系統之間的互補以及聯動來完成指揮任務。

　　當某次突發事件發生時，相關領導召開視訊會議與公安、交通、衛生、氣象等部門進行集體決策。會議過程中，可以將監控到的事件實況及歷史回放圖像做為一方會場加入會議，從而讓與會的部門快速了解事故起因、實時跟蹤到事件發展態勢和實時救援進展。另一方面，可以通過高清1080P雙流技術，將專業應用系統的分析數據（例如地區氣象云圖信息、醫療救治點分部地理位置信息等）做為高清輔流，遠程呈現給各與會部門，為決策提供幫助。此外，現場值班人員可以通過手機加入會議，補充匯報全面的現場信息，并在第一時間接受決策并行。
