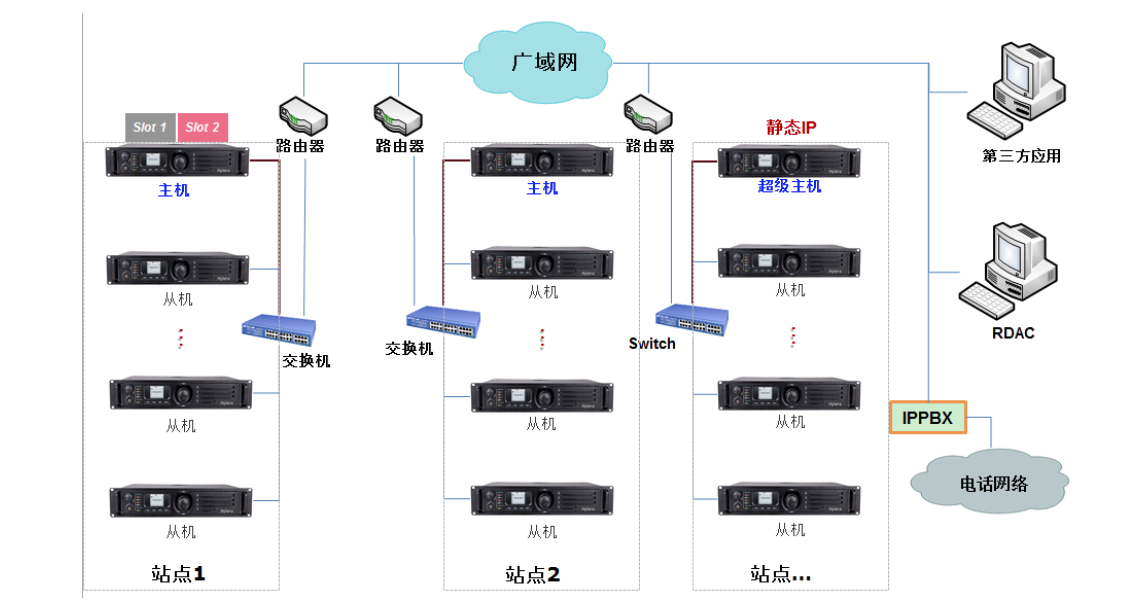

主頁(http://www.130131.com):海能達XPT虛擬集群無線對講系統解決方案 一、系統介紹 1、XPT系統概述 XPT(Extended Pseudo Trunk,增強型虛擬集群系統)是基于海能達自有的XPT 協議開發的分布式集群系統。在一個信道繁忙的情況下,XPT 系統中的對講機用戶可以共享站內的空閑信道,并使用這些信道進行通信,而不是固定工作在某一個信道。用戶使用XPT 系統,可以在不增加成本的前提下大限度地擴展系統容量,有效地利用既有的信道資源,滿足中低端集群客戶的需求。 2、XPT系統特點 1)搭建成本較低、負載均衡 數字常規通信系統雖然有機地結合了雙向無線通信和數字技術的優點,兼具了傳統模擬系統的諸多優勢和功能,但是一個中轉臺在同一時間多可以支持兩路呼叫,導致信道資源的使用受限,無法支持更多的終端同時發起不同呼叫。而數字集群系統雖然單站覆蓋范圍更大,抗環境噪聲能力更強,且信道資源可以自動分配,但是集群系統運行環境搭建復雜、常規系統升級到集群系統不便利,并且集群系統需要大量的設備支持,需要投入很大的成本。 XPT是一款經濟適用的數字升級解決方案,通過將多臺中轉臺連接在一起組建一個虛擬集群系統,不需要專門的控制信道、搭建成本較低、負載均衡。適用于需要數字常規通信系統的專業數字關鍵業務用戶,它擁有集群技術的規模、高效、更清晰的音頻質量,而且通過共享中轉臺的邏輯信道資源,擴展了通信容量,可使更多用戶依靠單一站點進行高密度的語音和數據通信。 2)具有出色的功能和靈活性 XPT 系統兼具數字常規系統的諸多優勢和功能,可提供更高的容量和頻譜效率、集成的數據通信和增強的語音通信,還可以與電話系統、調度系統和XNMS 網管系統配合使用,提升XPT 系統的靈活性。 3)可以大幅度地降低呼叫沖突 XPT 系統使用“請求和準許”機制來分配信道。對講機在呼叫發起前,和中轉臺進行握手,確保呼叫被成功接入到有效的業務信道。握手成功后,對講機才能在該中轉臺上發射語音業務和數據業務。握手可以確保不會因為呼叫沖突而導致對講機停留在錯誤的信道上,也可以阻止一個強信號的對講機對正在使用相同信道的對講機用戶造成干擾。 3、XPT系統典型網絡拓撲結構 在XPT系統網絡的典型拓撲結構中,包括終端、中轉臺、以太網交換機、路由器、IPPBX、第三方應用、RDAC以及電話網絡等。終端通過中轉臺呼叫其他通信設備,中轉臺與中轉臺之間通過交換機連接,XPT站點之間又通過路由器連接廣域網和第三方應用以及RDAC,XPT系統通過IPPBX設備連接到電話系統。如下圖所示:
XPT系統包括單站集群系統和IP互聯多站集群系統。一個XPT單站系統由一個主中轉臺和多個從屬中轉臺組成,在配置XPT單站系統時,終端會提前分配到專有頻點和時隙。終端空閑時,會實時監聽它的主中轉臺,該中轉臺會通過測機信號在每個頻點上廣播XPT系統狀態信息,告知終端哪些信道可用以及是否有呼叫存在,這樣終端可以跳轉到合適的信道和時隙進行通信。通過IP網絡將多個XPT單站系統連接起來組成了一個IP互聯的數字中轉系統,即XPT多站集群系統。該多站系統可以既保證了XPT單站集群系統的信道資源共享,又擴大了XPT系統的通信覆蓋范圍。基于當前數字常規系統直接升級終端和中轉臺的軟件模塊,可以組建一個XPT系統,這樣既可滿足企業在已有的系統上靈活擴充通話容量的要求,又用少的設備滿足了通信需要,而不需要額外增加很多的其他設備,大大降低了升級成本。并且XPT系統具備常規系統的數字功能,它是通過入門級多站點數字中轉系統配置,提供高容量、覆蓋面廣、物美價廉、經濟高效的數字集群解決方案。 二、解決方案 1、需求及場景 ● 項目成本控制嚴格; ● 呼叫業務量中度密集; ● 側重于語音及短信基本業務需求; ● 后期擴容量預期有限。 2、配置 1)基站配置 ● XPT虛擬集群基站 2)終端配置 ● HP600、HP680 3) 應用軟件 ● XPT虛擬集群調度 3、產品功能 1)語音業務 ● 個呼 2)補充功能 ● 告警呼叫 3)高級功能 ● 漫游/多站 4)數據業務 ● 集群短消息 5)調度功能 ● RRS/Normal GPS 4、適用行業 應急、機場、港口、運輸、石油、林業、礦山、制造、賓館、酒樓、建筑、賽事等。 (中國集群通信網 | 責任編輯:李俊勇) |
