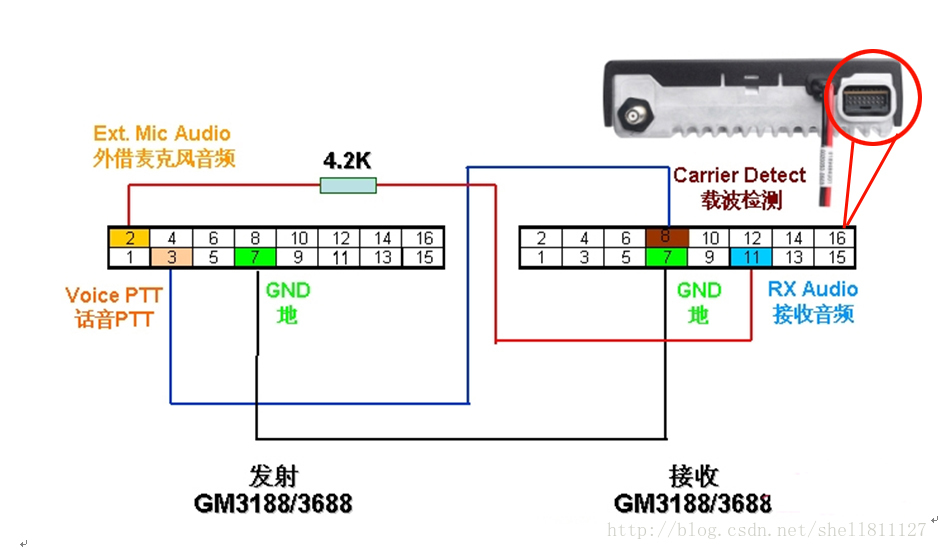

主頁(http://www.130131.com):關于常規超短波電臺信號盲區的解決方案一(使用基地臺異頻轉信GM 此方案可以適用于以下兩種情況: 1、架設有轉信臺的信道因大片區高樓遮蔽產生信號盲區,但此區域內使用同頻電臺可以正常通信; 2、利用手持臺通信時,因架設有轉信臺的信道離手持臺距離太遠(大于3到5公里),或者說與基地臺/車載臺相比手持臺的發射功率過小,轉信臺基站無法接收到手持臺發出的信號,造成的手持臺只有收沒有發的現象。 解決方法:利用兩臺基地臺構造中轉臺。 操作步驟,以摩托羅拉GM3688為例:將兩個基地臺的擴展接口利用跳線連接,連線方法如圖所示。
按照這種連線方法可以實現中繼轉發功能,但要作為鏈路,可發可收,則還需要反向連接,即:發射2->+R 4.2k-->接收11,發射3-->接收8,發射7-->接收7,接收2->+R 4.2k-->發射11,接收3-->發射8; 引腳連接完后,需要對引腳進行從新定義,用寫頻軟件讀取基地臺數據,更改數據內容如下圖所示,然后將其從新寫入。
到此設置步驟已經進行完畢,要想正常通信,還需注意一下兩點問題:1、要想信號清新最好兩個基地臺所選擇信道的頻點相差10M以上;2、兩個基地臺所使用的天線距離應大于2米,否則會有干擾。 (中國集群通信網 | 責任編輯:李俊勇) |
