主頁（http://www.130131.com）：臺灣Soundwin 語音網關VOIP基本架構

　　Soundwin 是臺灣上盈有限公司生產的語音網關產品，這種產品的主要功能就是幫助跨區域企業(玩具廠、服裝廠、外貿公司、銀行、超市、酒店)解決長途通話的問題。

　　例如某玩具廠的總公司在香港，內地在深圳、上海、北京等多地有分公司，這四個辦公室之間通話肯定會產生大量的長途費用，特別是跟香港總公司通話產生的國際長話費用，使用了soundwin 語音網關就可省去所有電話費用，這將為企業節省大筆開支，這就是VOIP語音系統廣受歡迎的主要原因。目前soundwin 大陸代理是 深圳市奇特威科技有限公司

　　這種語音網關如何使用呢?

　　一臺新的設備到手，以四口設備為例。首先看它是什么型號，一般都是以FXO 為標準的，如有四個FXO則稱為S404，如果有一臺設備有四個FXO+FXS口則稱為S804，還有一種情況，后面沒有根任何的數字如：S400那就是全是FXS口的

▲

▲

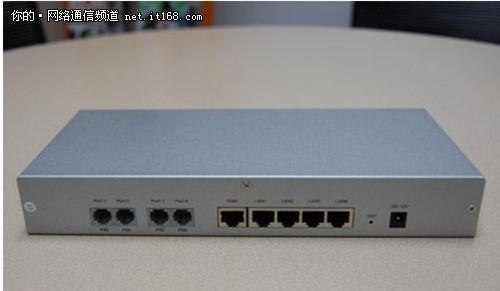

　　Soundwin LED和Port介紹：

　　一般此產品有有五種類型的燈，POWER、LAN、WAN、FXO、FXS。

　　Power:：只要通電說明是正常的(LED為綠色)

　　LAN：此port 不常用，一般做升級IOS，不知道WAN IP時，可以做DHCP 獲取一個IP來LONGIN這臺設備，這臺設備default LAN Port IP =222.222.222.1 當你login 這臺設備時,default password =admin.

　　WAN：此接口是用來上璉到路由器，或者交換機的端口，default ip =192.168.0.1正常工作時此燈是綠色的。

　　FXO/FXS：是用來接外線和電話的，要是有人正在拔號，或者正在通話，此燈是綠色，而且在閃動，在WEB界面，也可看到此表項為(connected )后面再做詳細介紹。

　　Soundwin 測試及調試：

　　拿到一臺新的設備以后，首先是否可用，先對它進行測試，方法有兩種：

　　單機測試，有可能設備有幾種情況，要么全是FXO 口的，可以拿來一臺PSTN的電話線進行測試，把PSTN的電話線接到VOIP 端口，用另外一根線(外線，或者是手機)打，接到端口電話線，看是否能夠取到線，依次測試。

　　設備有可能全是FXS口的，那就很好辦了，接兩臺電話,分別打?qū)Ψ絇ort number 就可以了。

　　還有一種可能就是有FXS口，還有FXO口的，把VOIP的FXO接外線，(PSTN)把VOIP的FXS接電話，這樣用其它的外線拔打VOIP的外線，再拔打端口號碼。

　　二、升級VOIP的IOS：

　　找到與設備相同型號的IOS：

　　打開FTP服務器，啟用FTP服務功能，找到相關路徑，注意惹名是不能訪問的，要設備好name passowrd權限，VOIP升級后要重啟才能生效。

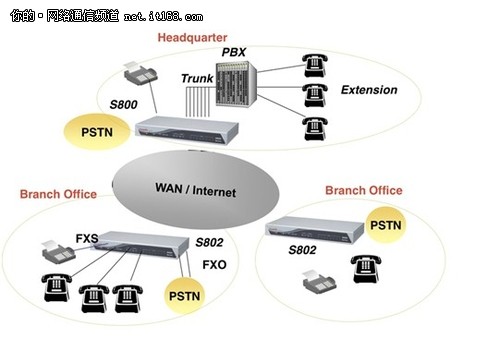

　　根據用戶的要求，正確的配置VOIP方案，下面是一個用戶的方案拓?fù)洌?/p>

▲

　　拔號方案：

　　1.大陸使用 sound s401 臺灣使用 sound s400

　　2、臺灣拔大陸的號碼是999 再拔分機號碼;臺灣拔大陸的外線是3086+號碼

　　3、大陸拔臺灣的號碼是888 再拔分機號碼;

　　設置臺灣到大陸的撥號方式：

　　Outbound no. No.Len Delete_Len Add Didit No. Dest ip/DNS

　　1. 999x 4-6 0 192.168.10.8

　　2. 3086x 5-20 0 192.168.10.8

　　outbound 意思只要有999的拔號 將 被本地VOIP送到大陸的VOIP ，大陸的VOIP 將匹配本地拔號，送出去。

　　設置臺灣本地的

　　Current Inbound Direct Call(MAX 50 entry)

　　Inbound no. No.Len Delete_Len Add Didit No. Dest_port Register

　　1. 888x 4-6 3 1,2,3,4 no

　　本地接收到一個888的號碼，檢測到端口是否在忙，若是不忙則從1，2，3，4任一一個端口送出，一般第一個優先，在voip送出之前減三位，

　　設置大陸到臺灣的撥號方式：

　　Outbound no. No.Len Delete_Len Add Didit No. Dest ip/DNS

　　3. 888x 4-6 0 192.168.8.8

　　Current Inbound Direct Call(MAX 50 entry)

　　設置大陸 本地的：

　　Inbound no. No.Len Delete_Len Add Didit No. Dest_port Register

　　1. 999x 4-6 3 1,2 ,3 no

　　3. 3086x 5-20 4 4 no

　　4. 3086013x 8-20 4 4 no

　　5. 308613x 7-20 4 4 no

　　6. 3086769x 8-20 7 4 no

　　四.Soundwin 的端口號碼：

　　Select 1-d:7

　　VoIP Protocol:H.323

　　Port1 Number=101,CID Number=

　　Port2 Number=102,CID Number=

　　Port3 Number=103,CID Number=

　　Port4 Number=104,CID Number=

　　H323 ID=

　　Primary GK IP =0.0.0.0,Secondary GK IP =0.0.0.0

　　Primary GK DNS =Secondary GK DNS =

　　Gatekeeper ID=,Voice Caps Prefix =

　　RAS Port = 1719,Q.931 Port = 1720

　　NAT Password method:off

　　Public IP address = 0.0.0.0

　　五.Soundwin FAX 模式：

　　Select 1-d:9

　　1.H.323 Advance 2.Telephone Advance 3.Network Advance 4.Tone Table Setting

　　Select 1-4:1

　　----------------------VoIP Advanced Parameter(H.323) ---------------------------

　　DTMF Relay:Outband H.323 Mode:Fast Start

　　FAX Mode:T.38 Low Speed:5 High Speed:0 H.323 Registration Type:Gateway

　　H.323 Autoanswer:Enable MAC Authentication:Disable

　　H.245 Tunneling:Disable H.323 RRQ TTL = 0(second)

　　H.245 Fast Capability Exchange:Disable GK RRQ Polling Period = 120(second)

　　VoIP Encryption:Disable VoIP Encryption Port= 8888

　　------------------------------------------------------------------------------

　　1.Set DTMF Relay Inband 2.Change H.323 Mode to Normal Start

　　3.Set FAX Mode 4.Set Registration Type to Terminal

　　5.Disable H.323 Autoanswer 6.Enable MAC Authentication

　　7.H.245 Tunneling 8.Change H.323 RRQ TTL

　　9.H.245 Fast Capability Exchange

　　a.GK RRQ Polling Period

　　b.Enable/Disable VoIP Encryption

　　c.VoIP Encryption Port Setting
