主頁（http://www.130131.com）：摩托羅拉無線設備為校園網提供支持

如今的無線wifi已經覆蓋大街小巷，而在早期的時候WLAN的建設卻是問題諸多，早在09年是陜西電信便大規模的開展WLAN的建設，其中以高校、酒店和公共場所為無線通信工程建設的重點，期間摩托羅拉無線設備為建設提供了諸多的技術已經設備上的支持，下面就讓我簡單的談?wù)?a href='http://www.130131.com/plus/search.php?q=%C4%A6%CD%D0%C2%DE%C0' target='_blank'>摩托羅拉設備在高校中的部署以及應用。

　　我們針對于高校的特點，采取中央控制的無線網絡交換機和瘦AP接入架構，大大簡化了對無線接入點設備的配置管理和維護工作，使其真正成為一個瘦接入端設備，而所有的管理都由位于網絡核心的無線交換機來實現，因此突破了傳統無線網絡的管理和維護瓶頸，實現了“零配置”管理和維護。

　　通過位于匯聚層或骨干層的無線網絡交換機，可以實現對所有瘦接入端設備的配置和管理，因此對無線網絡，只需要一個端點的就可以實現所有的管理功能。

　　這樣極大的簡化了我們的維護難度和維護的成本。

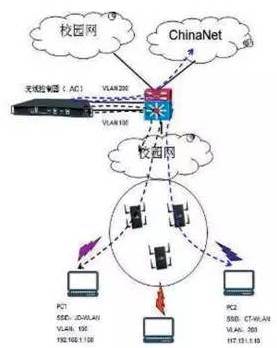

　　網絡拓?fù)淙缦拢?/p>

　　根據網絡系統中不同網絡設備的地位和作用，可以將無線網絡系統分為幾個部分。

　　無線終端

　　主要承載在網絡應用的無線網絡終端。無線網路終端的種類很多，所承載的應用也豐富多樣。例如：WiFi無線電話、帶有WiFi功能的筆記本電腦和數字助理PDA、帶有WiFi模塊的打印機和收銀機等等。

　　無線接入層

　　主要包含Access Point/Access Port無線接入點設備，負責無線終端用戶的接入和網絡傳輸。采用的主要無線接入點產品是摩托羅拉 AP300，所有的AP300通過以太網網線連接到支持802.3af POE供電的以太網交換機上，獲得電源供電和上級網絡連接。

　　AP300是摩托羅拉第三代無線網絡構架當中的高端無線接入點（Access Port），是與無線交換機無縫匹配的無線接入點（俗稱：瘦AP）。AP300為用戶提供最好的技術特性、最輕松的安裝維護和最經濟的成本。

　　POE匯聚層

　　主要包含帶有802.3af.標準以太網供電（POE）功能的有線網絡交換機或者是POE供電模塊，這些交換機在有線網絡中往往被視為接入層設備，但是在無線網絡中，它們起到匯聚AP訪問點連接到網絡核心設備的作用。

　　核心應用層

　　核心應用層主要是無線網絡核心設備—無線網絡交換機RFS7010。通過核心交換機連接西安電信的bas系統以及后平臺管理系統。

　　Bas認證計費系統

 　RFS7000連接到西安電信匯聚層或骨干層的數據交換機上，所有的無線業務通過匯聚層或骨干層的數據交換機發送到西安電信的bas認證計費系統上，由電信后平臺管理所有的終端用戶，以保證西安電信各項業務的正常運行。

　　AP300無線接入點通過100 Mbps的速率連接到POE供電交換機，再由POE 供電交換機連接到核心層網絡設備上。所有AP300收集到的無線網絡流量都通過POE交換機匯集到核心無線交換機RFS7010進行統一的過濾和轉發。

　　我們摩托羅拉無線通信解決方案針對用戶的群體和使用的習慣又將學校分為重點區域和非重點區域，重點區域包括上網人群集中的區域，比如宿舍、教室、圖書館、自習室等。非重點區域包括實驗室、餐廳、廣場等。

　　對于重點的區域我們都采用室內的覆蓋，以確保有足夠的接入點和信號的穩定，對于非重點區域我們大多采用室外的覆蓋。來確保信號的覆蓋。

　　無線技術的發展使人們擺脫了線纜的束縛，更方便、靈活、快捷地訪問網絡資源，用戶端通過連接電信的SSID（ChinaNet和 yixun）來訪問網絡。當用戶連接ChinaNet時，便可以獲得公網113或117網段的IP地址 ，打開IE輸入任何網址要能夠自動轉到中國電信wlan認證頁面。當用戶連接yixun是無法獲得IP，采用PPPOE方式進行認證。如果校方要求也可以將學校原有虛擬的SSID進行廣播，這樣通過無線也可以訪問學校的園區網。
