1. 概述

無線電頻譜資源是一個國家重要的戰略性資源，當今社會各種無線電技術與應用的競爭愈加激烈，對無線電頻譜資源的需求急劇膨脹，使無線電頻譜資源的稀缺程度不斷加大。為了給我國IMT-2020（5G）頻率規劃、2G/3G/4G頻率調整、空間業務行政許可與監督管理等工作提供依據，針對公眾移動通信、通信衛星及衛星通信網在用頻段的評估，掌握頻譜資源在國內的使用情況勢在必行。

上海創遠儀器技術股份有限公司，是一家自主研發高端射頻通信測試儀器，并提供整體測試解決方案的專業儀器儀表公司。公司多次承擔國家“新一代寬帶無線移動通信網”科技重大專項課題開發任務和上海無線通信測試儀器工程技術研究中心的建設任務。上海創遠儀器致力于為無委、電信運營商、民航、鐵路、軍工等行業用戶提供無線電監測和頻譜管理解決方案和網絡測量數據分析平臺、頻譜地圖云計算分析平臺、衛星導航信號監測系統等專業產品和咨詢服務。

測試評估與分析方案為無線電管理部門提供全制式、全頻段、多維度的分析報告：

·無線頻譜大數據動態可視化評估

·30-700MHz短波頻譜使用情況評估

·700MHz廣電頻譜使用情況評估

·700-2700MHz公眾通信頻段占用評估

·2/3/4G網絡覆蓋評估

·移動運營商公網覆蓋質量評估

·臺站/基站普查

·基站定位

2. 頻譜測量評估系統

系統結構

2-1系統結構圖

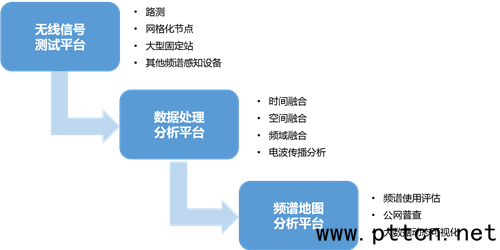

測量分析系統結構

2-2系統流程圖

系統特色

·融合多元化大數據（車載、機載、固定站、網格化節點……），充分利用現有監測資源，同時輸出運營商基站信息和覆蓋參數，實現數據的多樣性。

·專利算法、獨特的傳播模型、強大的數據分析能力，由局部（點、線）數據獲得全局分布及頻譜態勢；

·從時域、頻域、空間域、能量域“四維”變量以直觀可視化的方式，動態多維度展示頻譜態勢；

·針對運營商公眾移動網絡提供全制式、全頻段的數據測量分析功能，評估公網頻譜使用情況，提供覆蓋率、覆蓋質量、頻率占用、基站清查、基站定位等分析報告。

2.1 無線信號測量平臺

2.1.1 測量系統組成

系統主要用來收集頻點、電平值，時間信息，經緯度信息。通過創遠Eagle寬頻接收機以路測方式快速實現對城市快速路、主干道、次干道等城市道路進行路面數據采集。

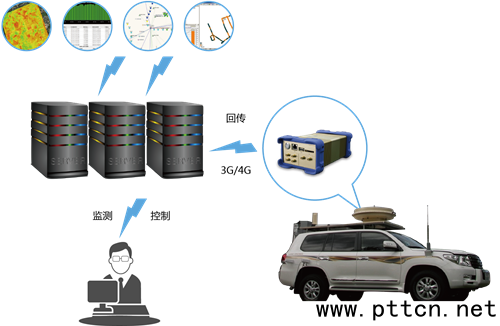

2-3測量系統結構圖

系統由標準全向天線、Eagle寬頻接收機、遠程控制數據回傳系統、頻譜地圖分析平臺組成，各部分的主要功能如下：

·標準全向天線：在移動通信頻段范圍內有準確的天線因子或增益曲線；

·Eagle寬頻接收機：提供2MHz-3GHz的測量功能。具備對GSM / CDMA / CDMA-EVDO / TD-SCDMA / WCDMA / TD-LTE / FDD-LTE空中信號的測量和解碼功能。

·遠程控制數據回傳系統：Eagle寬頻接收機內置數據回傳系統，具備自動回傳和遠程控制功能，有效解決了數據的集中和管理問題，提高了人員使用的效率。

·頻譜地圖分析平臺：可完成頻譜使用情況評估、公網臺站合規使用情況評估、無線頻譜大數據動態可視化。

2.1.2 Eagle寬頻接收機特色：

Eagle寬頻接收機是本系統掛載的前臺接收測試設備，它自帶GPS，能夠遠程控制并回傳數據，主要用來收集測試頻段頻率和電平值，時間信息，經緯度信息。應用于本系統，具有以下突出特點：

· 測試頻段寬：具有2M~3G超寬頻帶連續測量

·頻譜測量速度快：高達3G/s（2000采樣點MAX），適用于各種不同場景測試應用，如：高鐵、高速道路、一般道路和室內測試等。

·靈敏度高：-130dBm（@20M寬帶解調）；-165dBm/Hz(@頻譜測量)；

·支持TDD-LTE\FDD-LTE\TDSCDMA\WCDMA\EVDO\CDMA\GSM全制式測量，實現移動運營商基站定位功能。

·具備數據回傳及遠程控制功能，實現設備遠程控制和自動測量。

2.1.3 測試參數設置

測試時，移動監測車的車速一般不大于60公里/小時，在高速路等基站分布稀疏區域可提高至80公里/小時。每?jī)纱螔哳l測量時間間隔不超過2秒，按照時間等間隔記錄時，至少每5秒存儲一次。按照經緯度等間隔記錄時，至少每90米存儲一次。

2.1.4 測試數據存儲

Eagle寬頻接收機配備的自動回傳系統可實現本地存儲和數據回傳至服務器存儲兩種模式，減少人力資源的投入，實現數據集中存儲的自動化。

2.1.5 測試區域規劃

覆蓋城市建成區90%以上面積內的城市快速路、主干道、次干道等城市道路。

2.2 數據處理分析平臺

2.2.1 無線電傳播特性

無線電波傳播特性的研究，一般是在給定區域范圍內進行接收?qǐng)鰪?qiáng)的預測以及場強變化的預測，根據場強變化的快慢可以將無線信號的傳播特性分為大尺度傳播特性以及小尺度傳播特性。

大尺度傳播特性主要是包括路徑損耗和陰影衰落。路徑損耗通常是由收發天線之問的距離、發射的信號載頻以及地形等因素導致的，其中陰影衰落主要是由建筑物或地形地貌的遮擋而導致一些區域的接收信號驟然下降而產生的衰落。

小尺度傳播特性主要為多徑衰落。由于無線電波的反射、繞射和散射等特性的綜合作用，導致從發射端到接收端的傳播路徑不只一條，就是一個發送信號在信號傳播過程中會在接收端接收到多個不同的接收信號，而這些信號是以不同的到達時間和不同的到達強度到達接收天線。

2.2.2 原始數據處理

測試獲得的數據不能直接用于數據分析，必須進行一定的處理。數據處理是將測試中帶入的不合理數據進行濾除，完成地理化平均和數據偏移修正的處理操作，以實現數據的有效性和充分性。數據處理主要分以下幾個步驟：

數據過濾

·過濾掉沒有經緯度信息的數據

·過濾掉經緯度漂移的數據

· 濾除掉超出接收機靈敏度范圍的數據

數據偏移修正

由于測試路徑經緯度和電子地圖經緯度常常存在一些誤差，會導致測試數據在電子地圖上偏移了原來的路線，落到其他地物上面，從而導致數據的地理屬性出現差異，因此必須將這些數據加以修正以達到匹配|。

地理偏移修正需要借助GIS地圖進行位置修正，將偏離了原來測試路徑的采樣點拉回正確的地理位置。

2.2.3 測量數據整合

· 接收端：為實際需要評估的區域無線數據，采集實際監測頻率、場強和時間信息。

·GPS：采集路徑信息、海拔高度以及時間等。

· 數據融合：以時間相關進行數據融合分析，將兩部分?jǐn)?shù)據合成一份數據。

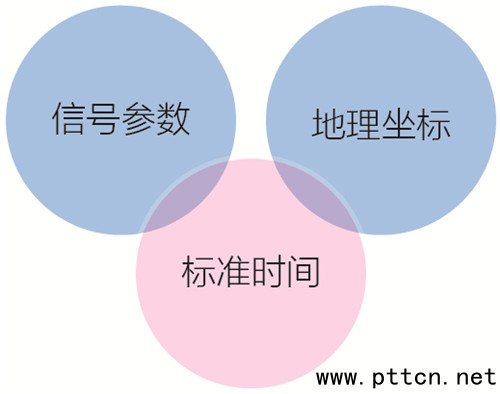

2-4數據融合結構圖

2.3 頻譜地圖分析平臺

2.3.1 豐富的分析結果

· 通過信道占用度、頻段占用度、信號覆蓋率，從時域、頻域、空間域、能量域多維度評估頻譜使用情況，實現無線頻譜大數據動態可視化。

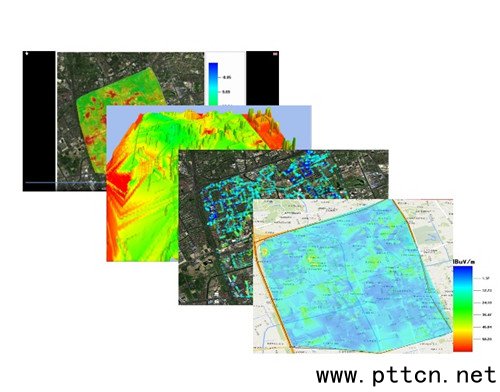

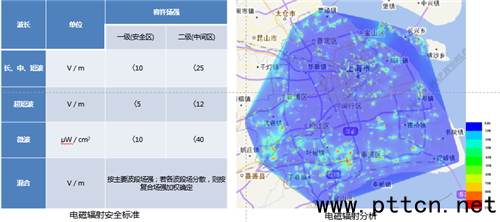

2-5多維度評估展示圖

· 針對移動運營商公眾移動網絡提供全制式、全頻段的信號解調功能，評估公網頻段頻譜使用情況，提供覆蓋率、覆蓋質量、頻率占用、基站清查、基站定位等分析報告。

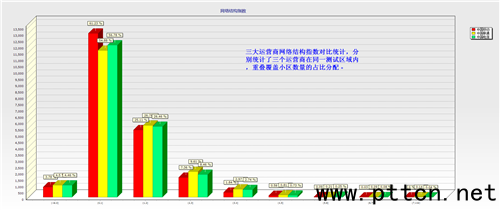

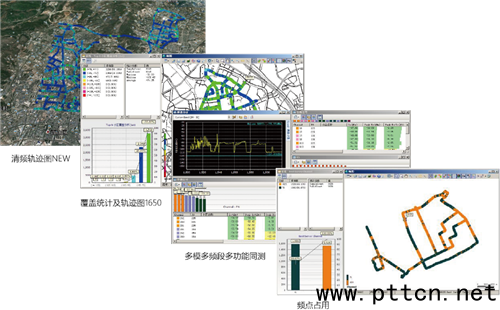

2-6移動運營商測試與分析

2.3.2 基于多種背景圖展示

可基于行政圖、衛星影像圖、三維高層圖、動態效果來展示各評估分析。

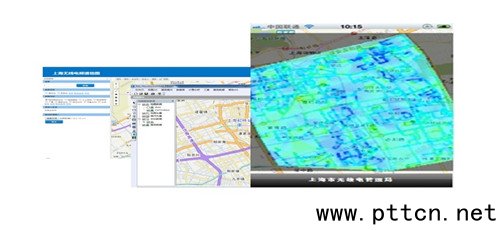

2-7多種背景圖展示

2.3.3 支持多平臺應用

可以通過手機APP、單終端、云平臺等多形式展示分析結果。

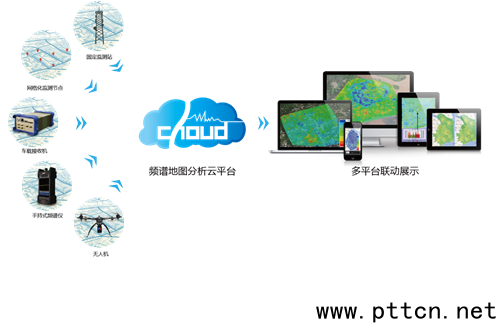

2-8多平臺展示

3. 評估與分析

3.1 頻譜使用情況評估

采集某業務類型的數據，針對某一信道或者某一業務頻段分析頻率使用密度，進而分析頻段占用度以及頻譜資源的使用效率。

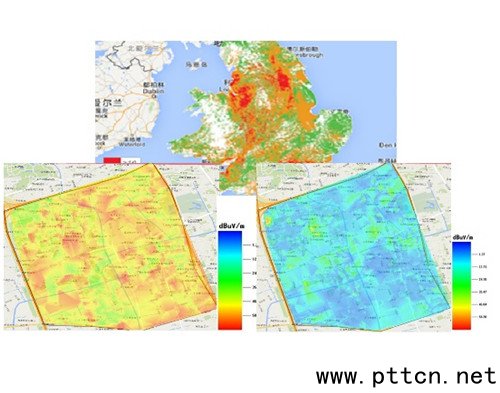

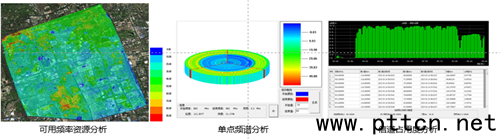

3-1頻譜評估結果展示

3.1.1 信道占用度

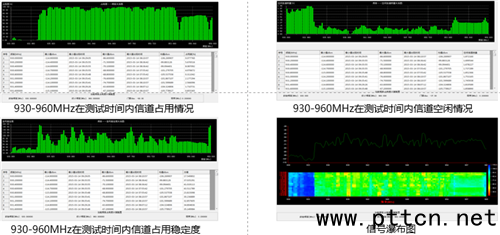

3-2信道占用度

3.1.2 頻段占用度

3-3頻段占用度

3.1.3 信號覆蓋率

3-4信號覆蓋率

·系統效益：

· 可以有效地解決頻率使用效率低下問題。

·有利于科學規劃與優化配置頻率資源。

·引入頻譜資源利用評估對我國現行頻譜資源的分配機制、費用標準制定有極大的作用，促進更加公平、合理地利用資源。

·為今后實現頻譜資源的市場化奠定基礎。

·逐步實現頻譜資源動態分配，挖掘頻譜價值，提高頻譜使用效率，為信息社會的發展提供寶貴資源。

3.2 通信公網基站頻譜占用覆蓋評估

3.2.1 頻段占用分析

例如，某些運營商基站超出規定，有意或無意侵占其它頻段，對其他運營商通信造成嚴重影響。

GSM-R/GSM 900M/1800M頻段占用分析

CDMA/EVDO 800M頻段占用分析

WCDMA 2110M頻段占用分析

TD-SCDMA 1880M/2010M頻段占用分析

TD-LTE/FDD-LTE BAND1/BAND3/BAND38/BAND39/BAND41頻段占用分析

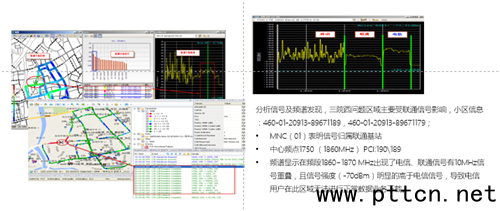

3-5頻占分析案例圖

3.2.2 基站清查

對移動運營商基站的建設和使用進行監管核查，利用接收機進行路測，可對公眾移動通信頻段范圍內的指定頻點進行信號分析，實現無線頻點使用的核查,達到一個基站數量普查的功能，與臺站庫存儲基站數量對比，區分：

· 合法基站（申報在用）

·未知基站（在用未申報）

·未用基站（申報未使用）

· 違規基站（制式不符）

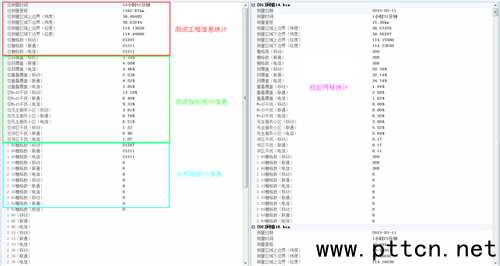

3-6基站清查

3.2.3 基站定位

接收機通過搜索空中信號的頻點、色碼確定運營商的小區信息，再進一步解析小區系統消息中的CGI信息，獲得小區的唯一標識，結合路測信息進行計算，最終獲得小區基站的位置。

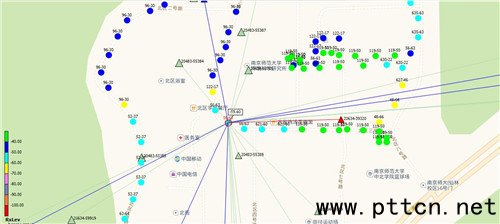

3-7基站定位

3.2.4 運營商覆蓋質量分析

Eagle寬頻接收機提供的運營商測試分析平臺，可以針對城市或特殊區域測試獲得的數據，分析各運營商覆蓋質量情況，通過柵格化分析輸出區域運營商的覆蓋質量排名統計及軌跡圖形，為用戶選擇運營商服務提供參考建議，也為無線電管理部門的管理工作帶來便利。
