現代都市建筑物越來越高、越來越密集，而且多以鋼筋混凝土為骨架，再加上全封閉式的外玻璃幕墻裝修，無線電信號在其間受到阻擋而衰減，很難進行正常的室內通信。在一些高層建筑物的低層，基站信號通常較弱，存在部分盲區；某些超高建筑物的高層，也存在盲區；而地下停車場、地下商場、地鐵、隧道等場所，通常都是盲區。對于同一建筑體，眾多不同分工、不同用戶的場合，地上、地下等結構復雜，有風機房、配電室、還有人防工程等，墻體厚實，封閉嚴重，對無線信號的傳輸影響較大。簡單的手持式對講機在直通使用過程中，有很多盲區，會較大影響工作效率，造成諸多不便。

中轉臺是解決室內覆蓋的基本手段，類似手機覆蓋的方法，將中轉信號分布到整個大廈。

室分系統中常用的設備及輔材有中轉臺、手臺、饋線、天線、分支器、耦合器、接頭等。

室內信號覆蓋設計

室分系統信號覆蓋設計時，主要根據中轉臺接收機靈敏度、發射機輸出功率、對講機接收靈敏度、發射輸出功率以及傳輸衰耗為依據來計算。

上行衰耗計算：對講機→中轉臺，空間電磁波傳輸衰耗+阻擋物的電磁波傳輸衰耗+天線間耦合的衰耗及傳輸線衰耗+分支器插入衰耗+雙工器插入衰耗+連接器的插入衰耗，所有衰耗應小于154dbm(36+118dbm)，即對講機4W，36dbm，中轉臺接收靈敏度-118dbm，就能保證上行通信。

下行衰耗計算：中轉臺→對講機，空間電磁波傳輸衰耗+阻擋物的電磁波傳輸衰耗+天線間耦合的衰耗及傳輸線衰耗+分支器插入衰耗+雙工器插入衰耗+連接器的插入衰耗，所有衰耗應小于162dbm(44+118 dbm)，即中轉臺25W約44dbm，對講機接收靈敏度-118dbm，就能保證下行通信。

從上、下行衰耗計算中就能看出，上、下行傳輸中由于中轉臺發射功率大，下行要優于上行，所以一般只要考慮上行覆蓋就可以了，(僅對單一中轉臺而言)。

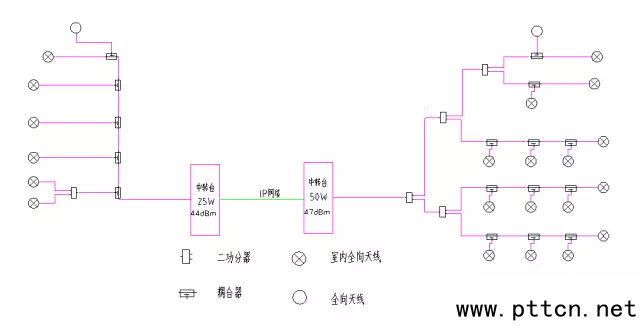

常用解決方案一：

單幢建筑物可采用單中轉臺在各樓層、地下室覆蓋天饋線，計算各饋線線路、分支器、空間傳播及遮擋物信號損耗，保證覆蓋區域內信號場強在中轉臺及手臺接收靈敏度范圍內。

對于目前室內分布系統天線的出口功率，在設計的時候一般都應小于15dBm，用于滿足電磁輻射防護標準,室內建筑物天線信號的覆蓋半徑一般為20m左右(具體可根據建筑物的遮擋材質、遮擋程度綜合計算)，滿足對講通話正常的信號場強需要。

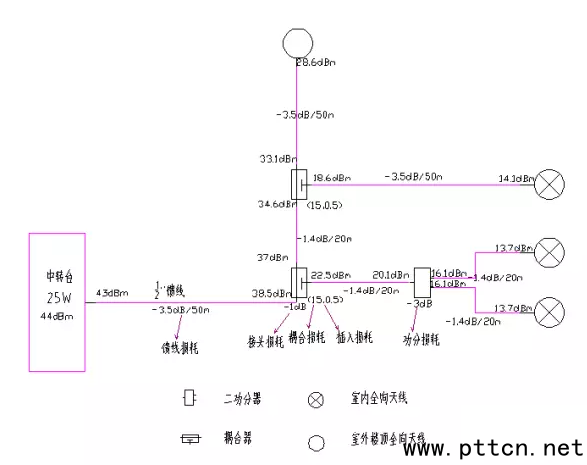

單中轉臺室內覆蓋
