主頁（http://www.130131.com）：天津地鐵TETRA系統的二次開發研究 一 前言 隨著我國工業化、城市化進程的快速推進，大城市的交通擁堵越來越嚴重的影響制約了城市經濟的發展、市民的生活和出行、商貿旅游等各個方面。而城市軌道交通(以下稱“地鐵” )以它的便捷、準時、載客量大、不受天氣影響等優點，成為目前解決各個大城市交通擁堵的關鍵措施之一，并且在近年得到了迅速的發展。地鐵列車也像鐵路的列車一樣，在軌道上快速奔跑，其管理、運營、維護，離不開移動通信系統傳遞各種信息。目前，我國的城市地鐵一般采用TETRA數字集群移動通信專網，然而，地鐵的整個調度指揮又有別于其它專網，為滿足地鐵的指揮調度需求，有必要對標準的TETRA數字集群系統進行二次開發。本文就是根據天津地鐵2、3號線的實踐，對城市地鐵的二次開發規劃進行了論述和總結。 二 系統總體介紹 天津地鐵2、3號線工程在控制中心設置數字集群無線通信系統交換機一套(2、3號線合設)。各車站及車輛段、停車場設置基站，通過E1通道以點對點方式星型接入無線交換機，完成對全線車站、區間、車輛段/停車場的無線場強覆蓋。在控制中心新設大區制集群基站，覆蓋控制中心內的手持臺設備。在地下線路敷設漏泄同軸電纜，在地面線路采用天線的方式實現空間波的覆蓋。在控制中心為列車行車調度員、環控(防災)調度員各配備數字集群調度臺。在全線各車站值班員配備固定臺，在車輛段、停車場運轉室、列檢室、信號樓分別配備固定臺。在全線每列列車兩端駕駛室各設置車載電臺1套，供列車司機與行車調度人員通話使用。根據地鐵運營部門的實際需要，為車站值班員、車場(停車場、車輛段)運轉值班員、檢修人員、事故防災員以及線路行政人員等配置手持臺。系統如圖1所示：

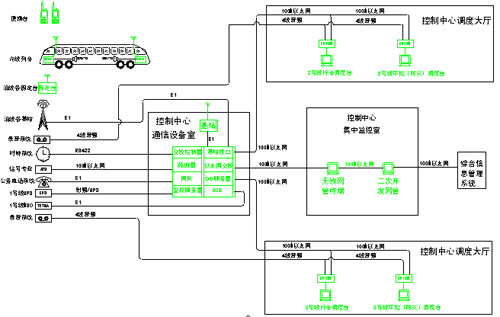

圖1.天津地鐵數字集群系統圖 三 二次開發總體方案 在同組建數字集群系統的承包商和系統制造商進行具體充分的研究分析和討論后，我們根據天津地鐵2、3號線運營的需要，制定出了系統二次開發總的方案。各個部分通過以太網交換機與系統及外圍設備相連接。整個連接以IP網為基礎，同時數字集群系統設備本身內部也是以IP網絡為基礎，這樣使得開發后的整個系統是以IP網絡為基礎構建的，從而給系統的二次開發、以后功能的升級和維護都帶來了方便。圖2為集群設備系統連接框圖：

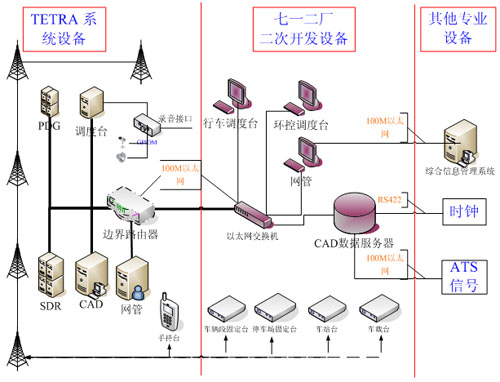

圖2. 系統框圖 四 二次開發設備的構成 從圖2中對二次開發的構成可以看到，在地鐵2、3號線的控制中心設置了行車調度臺、控制中心環控(防災)調度臺、CAD服務器、網管;移動終端包括機車臺、車站固定臺、車輛段固定臺、停車場固定臺。 下面分別介紹各個設備的作用。 1.CAD服務器 二次開發系統設置一個核心CAD服務器，完成地鐵ATS信號、時鐘信號、機車臺和固定臺故障信息的采集并轉發到調度臺和網管。CAD服務器又作為二次開發系統的數據庫服務器，存儲所有數據。 CAD服務器的接口見圖3。接口的關系如下：
圖3. CAD服務器與其他設備接口關系圖 2.網管 網管將系統報警信息發送到CAD服務器上的SQL數據庫中進行存儲。CAD及時將設備報警信息存儲到SQL數據庫中。網管完成對MOTOROLA系統、機車臺和固定臺故障的采集并報告給集中告警中心。
3.調度臺 調度臺為調度員提供可靠的話音和數據信息傳送服務，主要任務是運營時保證與機車臺和固定臺之間的正常通話，滿足日常行車調度，接收CAD服務器提供的時鐘信號和列車信息。并完成對本轄區的終端進行管理。包括車站固定臺、在線機車臺、手持臺。圖4為調度臺與其他設備接口關系圖：
圖4. 調度臺與其他設備接口關系圖 調度臺包括：行車調度臺和環控(防災)調度臺。 4.固定臺 固定臺采用一體化設計，要求美觀大方，具有良好的人機界面便于操作。車站固定臺應用層部分實現與行車調度臺、站管區的機車臺、站管區的手持臺之間的通信;段場固定臺應用層部分實現與停車場/車輛段的機車臺、手持電臺的通信。 5.機車臺 機車臺由主機、控制盒和天線三部分組成。 采用WinCE嵌入式操作系統和圖形用戶界面設計，內置錄音單元。使用SD存儲卡和U盤進行錄音文件拷貝及程序升級。極大地方便了用戶的使用及維護。 良好的結構設計，確保設備在惡劣的環境下出色的運行。 五 二次開發功能規劃

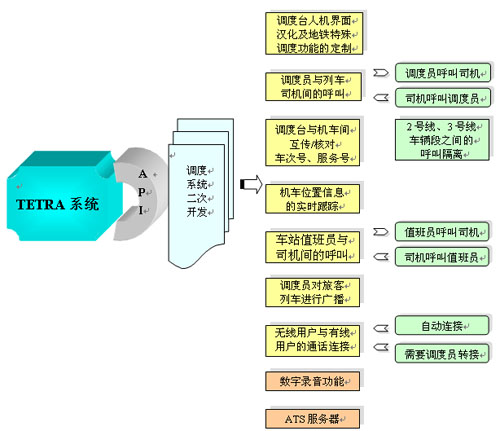

圖5. 二次開發軟件功能模塊規劃 從圖5上可以看出，利用系統所提供的應用程序接口(API)作為開發平臺，將右邊兩列二次開發的各個功能軟件模塊與TETRA系統連接起來，實現雙方的信息交互和控制，實現地鐵運營所需要的各項功能。其主要功能如下： 調度員能夠使用機車號、車次號、車組號等信息對機車進行呼叫; 調度員能夠?qū)囌九_呼叫; 調度員能夠?qū)φ�機車進行廣播通話; 調度員能夠?qū)φ�上的上行或下行列車發起呼叫; 行車調度臺與環控(防災)調度臺、段場值班員之間的通話; 調度員能夠與管轄的機車臺進行緊急呼叫; 調度員發送調度命令;
環控調度員與防災人員及其相互之間的通話;
|
