主頁（http://www.130131.com）：民航烏魯木齊機場800MHz數字集群室分系統建設分析

民航新疆空管局通信網絡中心 劉進武

內容摘要：本文通過烏魯木齊機場800MHz數字集群室內分布系統建設的實例，闡述了室分系統的規劃和施工等內容。

800MHz數字集群通信系統是專業移動通信領域新一代的產品，基于“綠色健康”理念設計的TETRA數字對講機可根據距基站遠近自動調整發射信號強度，且最大發射功率只有模擬機的1/3到1/4，極大的降低了電磁輻射對使用者的損害。但對講機發射信號功率的降低也造成了室內通信盲區增多，采用室內分布系統結合光纖外站的形式可有效消除盲區，以下是詳細論述。

一、背景介紹
2008年，隨著新疆民航的迅速發展，特別是烏魯木齊機場三期改擴建工程的實施，用戶對地面調度通信提出了更高的要求，民航新疆空管局通信網絡中心擬采用數字集群系統替換已運行十余年的800MHz模擬集群系統。

候機樓作為集群通信用戶較密集區域，必須保證95%位置，99%的時間內對講機均可接入網絡。候機樓也是旅客密集區域，對在用候機樓進行室分系統施工幾乎不可能，因此，室分系統宜在候機樓建設或重新裝修過程中進行安裝。

2008年4月，在數字集群主系統尚未建設前，我們對在建中結構復雜，建筑面積達123600平方米的烏魯木齊機場新候機樓T3進行了現場勘測，判斷其內部會有大面積通信盲區，需在T3完工前預先建設室分系統。對機場內可能存在的其它小面積通信盲區，待主系統建成后經測試確定后再予以解決。

二、T3室分系統
1.規劃
T3共分為5個區。其中A段共有3層，長280米，寬20米，建筑面積16800平方米。B段共有3層，長140米，寬20米，建筑面積8400平方米。C段共有3層，長220米，寬10米，建筑面積6600平方米。D段共有3層，長220米，寬30米，建筑面積19800平方米。E段（主樓）共有4層，長300米，寬60米，建筑面積72000平方米，如圖1示。

 圖1 民航烏魯木齊機場俯瞰圖

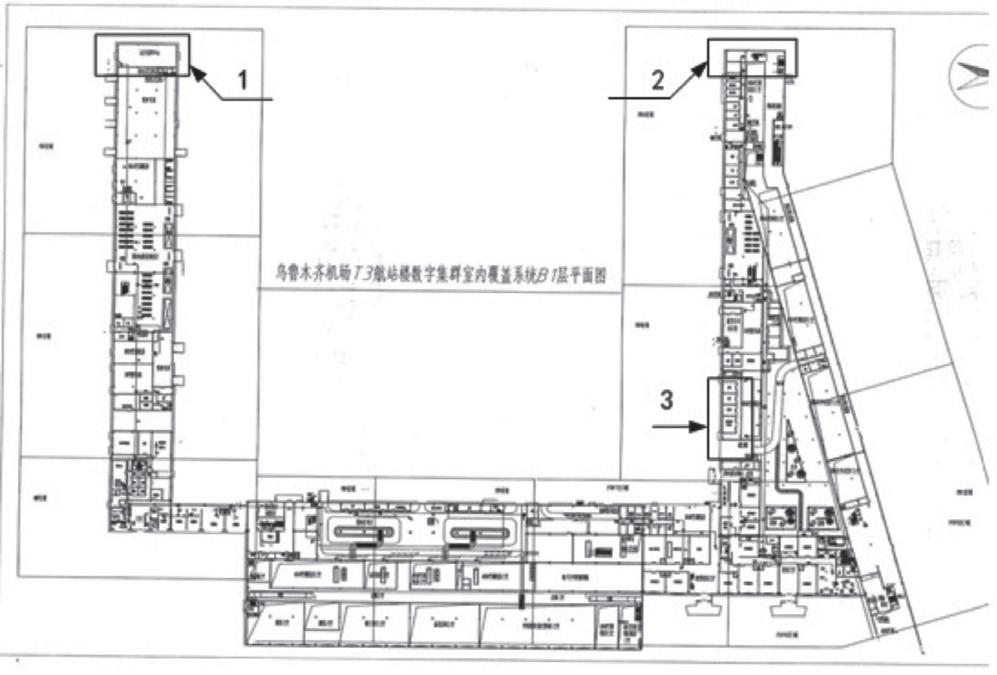

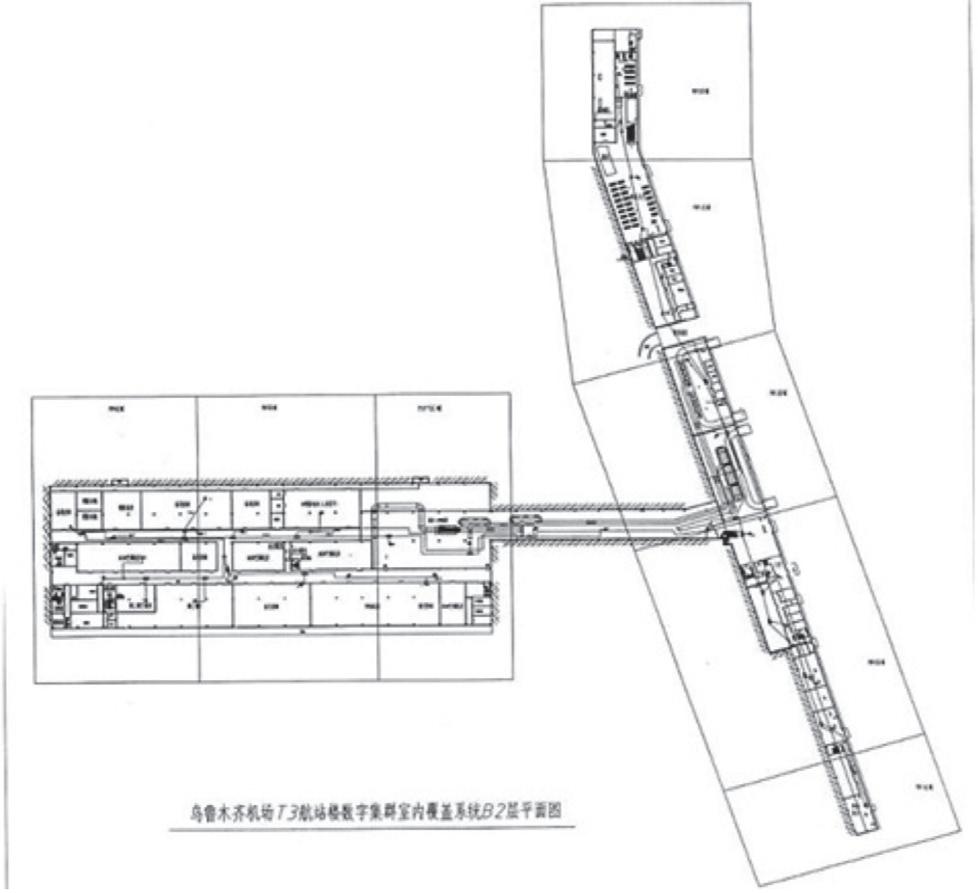

如果以上五區全部用室分系統覆蓋，建設費用將高達150萬左右。為了既降低建設成本又能確保數字集群用戶機可靠入網，我們進入正在施工的T3內部，用發射功率為1W的MOTO模擬集群PFD3000雙工用戶機進行實地測試后，通過咨詢800MHz數字集群生產廠家并考察首都機場數字集群系統后，規劃只在T3一層和負一層采用光纖直放站和干放相結合的網絡構成室內覆蓋系統，如圖2-3所示。具體方案是在基站收發合路饋頭安裝30dB基站耦合器，引出一路電信號（以下行為例）接到光纖近端機，轉換為三路光信號后通過光纜饋送到相距約2公里的T3中，其中一路連接T3一層的光纖遠端機，另兩路連接負一層兩部遠端機，遠端機將光信號轉換為電信號后由延伸到負一層和一層各個角落的1/2、7/8電纜繼續饋送到70多個全向天線（吸頂蘑菇型）或定向天線（板型）完成信號覆蓋。由圖2可見，一層由于饋送距離較長，故需中途加一干放對信號進行中繼。經過招標，三維公司中標，T3室分系統投資39萬元。

圖2 T3 一層平面圖	圖3 T3負一層平面圖

2.施工
在施工過程中，一是需要我們在施工方和機場擴建指揮部間進行協調，如取得進入T3施工許可證等事宜；二是定時巡視工地，掌握工程進度和監督施工工藝質量，如饋線與強電線路、水暖管道是否保持了間距，天線的實際安裝位置等。

3.啟用和整改
數字集群主系統安裝完成后，經測試對比數字用戶機入網臨界場強為-103dBm，在T3一層和負一層，數字系統信號較模擬系統信號弱很多，存在大片場強為-103dBm以下盲區。啟用室分系統后，基本可改善到-45dBm～-90dBm范圍，但有三處地點為-97dBm～-104dBm，如圖2所示1、2、3區。對1、2區，我們采用延長1/2纜，加裝30cm定向板型天線予以解決。3區由于是機場急救中心，內部均用金屬板隔成許多密閉防菌的病房和急救室，造成信號急劇衰減。為保證在急救中心內用戶機可靠入網，我們僅為這片80平米的區域就增加了3個全向天線，使信號提升至-75dBm～-85dBm間。

三、海航漢莎航空食品公司室分系統
2009年12月間，數字集群通信系統投入使用后，隨著數字用戶機陸續配發到各單位生產一線，許多意想不到的特殊的工作區因信號衰減都成了盲區，接到用戶反映后的第一時間，我們就趕到這些工作區并進行查看分析。

剛組建的海航漢莎航空食品公司位于烏魯木齊機場圍界外，2000平米的特殊建筑結構使中心配餐區的集群模擬機和數字機均無法通話，移動、電信的手機也沒信號。而該公司被要求在最短時間內能為海航航班配餐，配餐需要內部員工間即時通信協調工作，同時和外部的海航新疆分公司保持聯系。我們多次考察現場制定了安裝一部遠端機帶15個全向天線的覆蓋方案，安裝設備后測試發現通信樞紐樓至海航漢莎航食的光纜由于經過了8次跳接，光信號被衰減-23dBu以上，經負責光纜通信的新疆民航通信網絡公司程控電話部反復測試和采取措施，提高光信號強度至-16dBu～-18dBu間，三維遠端機才正常輸出功率。
