主頁（http://www.130131.com）：摩托羅拉無線電對講系統在2010年廣州亞運會及亞殘運會的應用

廣東省粵訊實業總公司 曾依人

第16屆亞運會及亞殘運會在廣州舉行，本次運動會競賽項目及參加人數都是歷屆之最，建立一套使用方便、性能可靠的無線對講通信系統，對于保障整個大會的順利進行，有著極其重要的意義。本人作為開閉幕式和整個競賽項目400MHz無線電對講通信系統的現場運行保障技術負責人，與公司技術保障團隊一起，精心設計，精心施工，成功地保障了無線電對講通信系統的正常運行。本文將以廣州亞運會400MHz無線電對講通信系統的應用為例，簡要地介紹摩托羅拉無線電對講機在大型活動中的應用及其對實際運作過程中需注意的事項作一探討。

一、400MHz 無線電對講通訊系統應用服務于開閉幕式
類似開閉幕式這樣的大型活動涉及的演出和技術部門眾多，指揮和協調關系復雜，要求通信系統的功能強、可靠性高，而通信系統包括了有線系統、無線系統和廣播系統，這些不同的系統通過接口設備接入矩陣通話系統，通過矩陣系統整合在一起來管理各種通信系統。建立以矩陣系統為核心，有線通信、無線通信和無線廣播互相融合的通信架構，可以提供更高的可靠性、靈活性和更豐富的功能，可以極大地滿足各技術、制作、演出、后勤等團隊在排練和演出當中的通信需求，提高工作效率。

400MHz無線電對講通訊系統由于其靈活性及快速通訊，其主要服務于各種非固定崗位或不便于布線的管理人員、技術保障人員及其他工作人員等，因此，成為通訊系統重要的組成部分。無線對講系統與矩陣系統的連接，總導演可以很方便地通過矩陣和對講機建立通信連接，方便指揮員和工作人員的溝通，實現有線和無線系統的完美結合。

本次亞運會開閉幕式一改以往在封閉的運動場舉行的方式，選擇在珠江邊海心島上舉行，面對人員及各種設備集中，無線電電磁環境復雜的形勢，通信保障工作面臨挑戰。因此，400MHz無線電對講通訊系統要實現兩個主要功能：一是與矩陣系統的有效連接，實現與其他通信系統的互聯互通；二是要實現整個開閉幕式現場地面及地下的有效信號覆蓋。

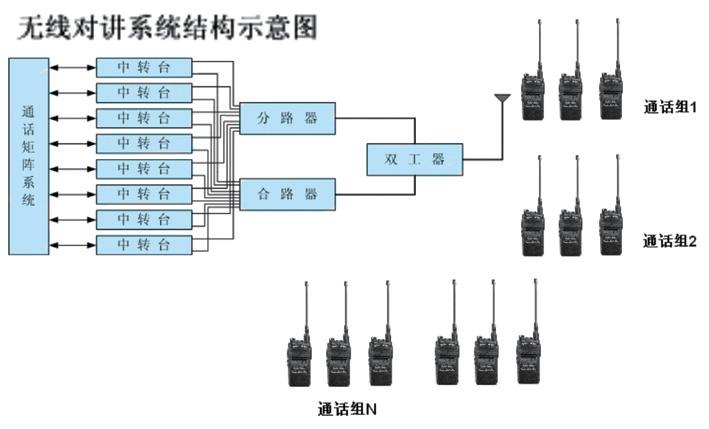

無線對講系統框圖

無線對講系統通過對講機基站接口設備接入矩陣節點，實現無線對講系統和其他通信系統的互聯互通。

無線對講系統與通話矩陣的連接

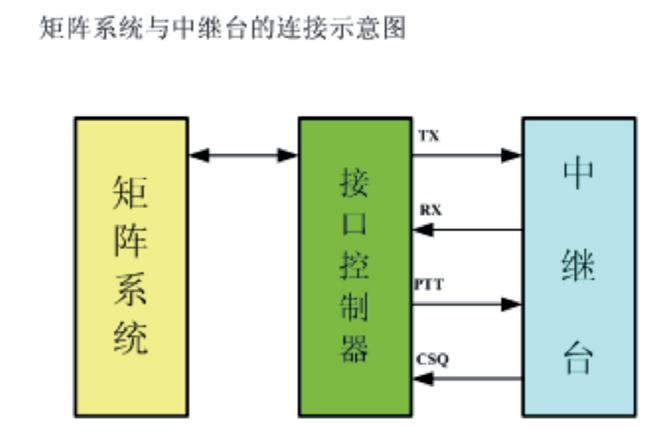

在本案中，使用的是Riedel的矩陣系統，以下為矩陣系統與摩托羅拉CDR700中繼臺的連接示意圖。

天線覆蓋系統
在海心沙開閉幕式現場，整個建筑由看臺區、地下一層設備控制機房以及地下二層停車場和功能用房等組成，看臺區工程面積 75677 平方米，地下空間面積26320平方米，無線對講信號需覆蓋地上以及地下等區域。我們采用共用天線分布技術，把多路的通話信道經過合路器分路器以及雙工器合并到一套天饋系統，利用功分器在盲區點增設天線將信號引伸到那里。為減小對講信號對外界的影響，天饋系統采用小功率信號分布系統。

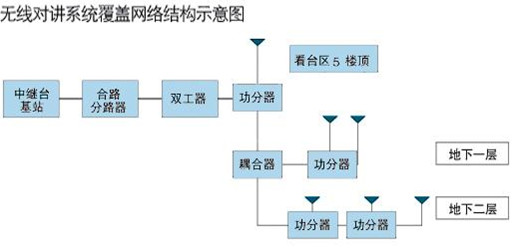

覆蓋網絡結構示意圖

在本次海心沙開閉幕式現場，我司提供了16個與通話矩陣相連的摩托羅拉CDR700中繼無線信道，無線對講信號覆蓋整個會場地面看臺及地下負一層和負二層。

二、400MHz 無線電對講通訊系統應用于各個競賽項目
廣州亞運會使用的 53個比賽場館、17個獨立訓練場館。廣州亞殘運會使用的19個比賽場館、7個獨立訓練場館。對講機的使用部門眾多，每個比賽項目要求有多個通話頻道，無線通信系統需滿足上述廣州亞運會及廣州亞殘運會比賽場館的通信保障需求，服務對象包括競賽官員及工作人員。這些需要在移動中通話的人員根據他們的需要不同，可以分為兩類通話組。
• 中繼通話組：對于一些使用人員分布在比較大的區域范圍如馬拉松項目，自行車競賽項目及高爾夫項目等，采用覆蓋范圍比較大的中繼信道。
•  直通頻率通話組：一些通話組僅需要本組內的通話，但這些工作人員分布在比較小的范圍，使用直通頻率即可滿足其要求。

無線對講系統框圖

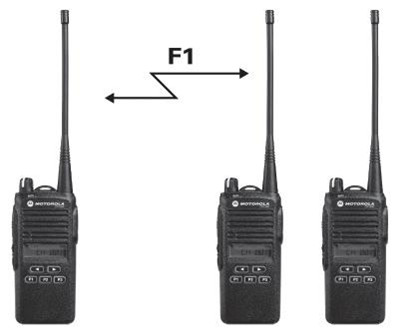

•  無中繼臺工作方式
手持機及車臺工作于單頻單工狀態，適用于范圍不大的區域。

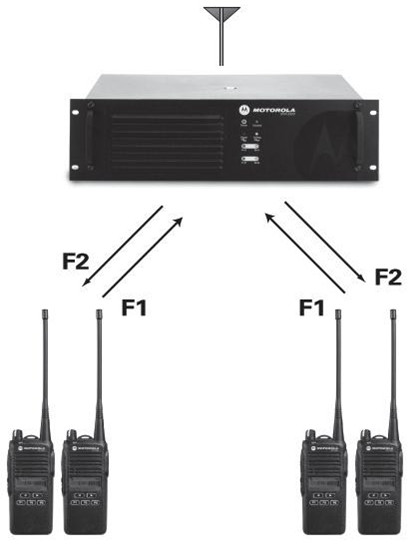

•  中繼臺工作方式

廣州亞運會競賽項目共使用10臺 XIR R8200中轉臺、64 套GM338車載對講機及1786臺 CP1300手持對講機。廣州殘運會使用了10臺XIR R8200中轉臺、14套GM338車載對講機及814臺CP1300手持對講機，手持對講機全部配備摩托羅拉原裝耳機。
