主頁（http://www.130131.com）：公安350MHz TETRA數字集群無線通信系統GPS單警定位功能的開發與

為了更好地適應不斷變化的上海治安形勢的需要，加強現代警務機制建設，越來越多的警力被部署到街面執行巡邏值勤任務，這對震懾犯罪和維護社會面的治安穩定起到了積極的作用。在這種情況下，如何加強對街面巡邏民警的管理，適應動態警務模式，實時準確地掌握街面警力分布情況，及時快速地對巡邏民警進行指揮調度成了一個亟待研究的課題，開展民警個人定位系統的研究開發成了當務之急。

TETRA終端基于歐洲電信協會（ETSI）制定的數字集群標準，可以提供語音和數據通信業務，尤其數據通信業務中的短數據業務，可實現與話音通信業務同時并行進行，能實時高效完成較短的數據信息和控制命令信息的傳遞。利用此功能，用戶可以開發例如身份識別檢測、指紋掃描以及GPS定位等相關應用的信息承載傳遞業務，在公安通信業務中將有廣泛的用途。

上海市公安局科技處結合目前TETRA系統及終端的功能技術優勢，在保證語音通信的前提下，利用TETRA系統的短數據業務，組織開發了基于350MHzTETRA系統GPS單警定位功能，并已投入到盧灣分局基層一線使用，使指揮人員可以直觀的掌握街面警力分布信息，根據警情或應急處置需要指揮調度警力，使運籌帷幄、決勝于千里成為可能。筆者作為我處公安350MHzTETRA數字集群無線通信系統（以下簡稱TETRA系統）的運維管理員，積極地參與了這項工作。

GPS單警定位系統的構成與實現
1. 系統構成

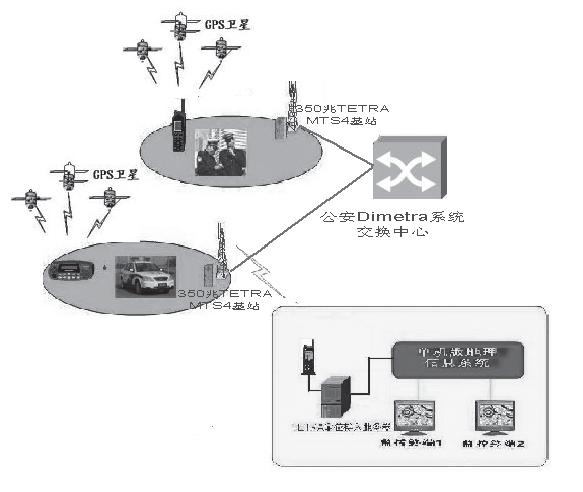

目前開發的GPS單警定位系統監控終端以單機版運行，但相關協議與數據結構與公安網絡版GPS定位系統完全兼容，可以通過簡單移植實現網絡共享。單警定位系統由350MHzTETRA數字集群無線通信系統、單機版地理信息系統以及TETRA終端三部分組成，以下是基于摩托羅拉350MHzTETRA系統的GPS單警定位系統拓?fù)浣Y(jié)構圖：

其中，350MHzTETRA數字集群無線通信系統是由2套摩托羅拉350MHzMTS4基站接入公安Dimetra數字集群系統交換平臺實現，信號可以完美覆蓋整個盧灣區；單機版地理信息系統安裝在一臺高配置的PC機上，PC機鏈接TETRA終端電臺，以TETRA終端電臺作為無線路由器，實現與TETRA數字集群無線通信系統的GPS信息溝通；TETRA終端可以采用自帶GPS功能的摩托羅拉MTP850等型號手持臺或車載臺實現。

開發測試過程中，單機版地理信息系統大量參考和借鑒公安現有網絡版GPS/AVL系統，所以在協議轉換以及數據格式等方面與公安現有網絡版GPS/AVL系統有很好的兼容性，只要改變數據傳輸方式，就很容易實現單警定位數據全網共享功能，為以后全面推廣單警定位業務提供參考依據。

2. 終端電臺配置說明
單警定位系統在開發和試用過程中，主要以摩托羅MTP850型號電臺為主，其它符合TETRA標準的終端電臺，GPS電臺參數配置與此型號電臺配置基本類似，本系統可實現完全兼容，這里著重介紹MTP850電臺GPS參數配置。

2.1 基本參數配置
MTP850電臺可支持兩種GPS定位協議（LIP與LRRP），其中LIP協議是TETRA系統標準的空中接口協議，兼容性好，可用于各種傳輸機制，位置信息傳輸可采用兩種數據格式（長數據格式與短數據格式報告），其中長數據格式數據報告屬于綜合位置信息報告，可實現三維定位，應用更靈活，但數據量相對較大，考慮到公安日常定位的實際需要，只要采用短數據格式位置信息報告就可以滿足需求，并且可以節省系統短數據傳輸?shù)拈_銷。同時，信息傳遞的方式也非常靈活，可實現終端電臺到終端電臺、終端電臺到指定系統服務器以及制定系統服務器到終端電臺的信息傳遞，本單警定位系統處于開發試用階段，目前，通過終端電臺到終端電臺信息傳遞方式實現單機版的GPS單警定位功能。

同時，電臺還可以根據需要，設置電臺GPS接收模塊搜索衛星、更新位置信息的時間參數，有效保證特殊定位精度的需求，又可兼顧節能要求，延長電池待機時間。

2.2 常規觸發參數配置
在動態定位過程中，MTP850型電臺還提供兩種類型位置信息發送觸發功能，一種是周期性的向地理信息系統發送終端電臺位置信息，觸發的時間周期可以根據用戶自己的需求進行設置；另一種是通過位置的變化程度情況向地理信息系統發送位置信息。第二種觸發類型必須滿足兩個前提條件，首先用戶要到達設置的變化距離，然后還要參考設置的最小發送時間，滿足最小發送時間，就將發送位置信息，否則，終端電臺將按最小發送時間發送位置信息。這種信息發送方式能更好適應民警巡邏的實際狀況，避免位置信息沒有變化或變化很快時，傳送大量無用重復的位置信息，浪費系統數據傳輸資源。

2.3 緊急觸發參數配置
MTP850型電臺還提供了豐富的特殊條件下位置信息觸發條件，其中緊急告警狀態的位置觸發功能可及時將處于危險中民警的位置迅速顯示在指揮人員面前，不僅可以實現快速響應求救信號，還可以對緊急呼叫進行定位。電臺還支持出信號覆蓋區、終端電臺低電量以及禁發等多種特殊條件下位置信息觸發GPS定位服務功能，從而保證在特殊情況下能夠更有效地利用資源并進行定位。

2.4 GPS單警定位實現過程
利用TETRA系統實現的GPS單警定位不僅能夠完成終端電臺主動上報位置信息功能，還可以通過地圖監控服務端向指定用戶索要位置信息功能。下面就GPS單警定位業務日常使用過程說明如下：
