移動通信網絡從宏觀用途上劃分,可以分為公眾網和專用網。專用移動通信系統又稱集群系統,是在一定業務范圍內,為部門、行業、集團服務提供生產調度與公共安全指揮服務的通信系統。
在集群通信的發展初期,一般是由各個集團單獨建立只供自己使用的專用系統,稱之為專網集群系統。
相比而言,集群共網通常是由1個運營公司來運營,在某個區域內構成1個幾萬或十幾萬用戶的大網。這個網的用戶主要是集團用戶,他們可以像使用蜂窩手機那樣到運營公司去購買用戶終端、繳納入網費和通信費等。這種集群共網已和原來由某個部門、單位或公司所擁有的僅供內部使用的專網不同了。它的用戶也分布在政府,公司,企、事業單位中。在這個大網中,不同的部門和行業又可各自組成1個群(組)進行各自的調度指揮,群組之間不會相互干擾。這種共網方式能真正發揮集群通信的特點:共用頻率、共用信道、共享覆蓋區、共享通信業務、共同分擔費用等。
隨著經濟和社會的發展,社會對高效處理緊急突發事件、信息安全的要求不斷提高,隨著頻率資源的日趨緊張,如何提高頻率利用率,實現資源的最佳配置,已經成為集群系統面臨的首要問題。在這種情況下,數字集群商用共網的優越性日漸突顯,數字集群共網正在成為未來數字集群通信的發展方向。
一、 GoTa數字集群系統
GoTa(Global Open Trunking Architecture)是中興通訊全球首個推出的、唯一符合中國信息產業部發布標準的、基于CDMA技術體制的數字集群產品。中興通訊GoTa數字集群系統立足于“實用化”、“專業型”的集群業務需求,對現有的CDMA技術進行了優化和改進,是面向3G演進的新一代專業集群業務解決方案。
GoTa在設計中充分考慮了共網集群的諸多特點和移動商務用戶的種種需求,利用1部終端將集群調度業務、普通話音業務、分組數據業務、增值業務(如短信息、定位)等多種通信服務集成于1個網絡中。
GoTa除了提供專業集群的組呼、單呼、話權搶占、遲后接入、動態重組、強插強拆等業務和功能外,還針對用戶需求專門擴展和開發了豐富的擴展業務,包括話權排隊、在線用戶狀態查詢、呼叫限制、業務優先級、免打擾。在調度臺功能方面,GoTa除了能提供專業的調度臺和管理臺所具備的功能外,還能提供短信群發、狀態顯示、號碼管理、實時定位等功能。
近期,中興通訊GoTa系統研發的新功能還有:
。1) 實現GoTa系統2種組呼(傳統式組呼和增強式組呼)模式下的所有基本業務和補充業務;
。2) 實現集群漫游功能,用戶可以在全網范圍內使用集群業務;
。3)實現調度區域功能,用戶可以在指定的范圍內活動,也可以在全網范圍內活動;
。4)支持虛擬DSS功能, DSS可以為多個地區服務,進一步降低GoTa系統的建網成本;
(5)支持跨集團呼叫、跨集團動態重組,當GoTa系統應用于應急聯動,可以方便地協調各個部門/集團進行協同工作;
(6)開放GoTa系統調度臺的API接口,使第三方可以方便地研發各種定制的調度臺;
。7)在支持集群后付費的基礎上實現了集群預付費功能,進一步增強了GoTa系統的計費能力;
。8)支持終端的群組信息更新,系統側的群組信息可以同步到終端中;
。9)支持集團呼叫記錄查詢,方便集團掌握本集團的集群呼叫情況。
1. GoTa數字集群系統的組成
GoTa系統包括基站子系統(Base SubSystem,BSS)、集群子系統(Dispatch SubSystem,DSS)、交換子系統(Mobile Switch Subsystem)、分組數據子系統(Packet Data Switch Subsystem,PDSS)、終端及其他增值業務子系統(Value Added Subsystem,VAS)。

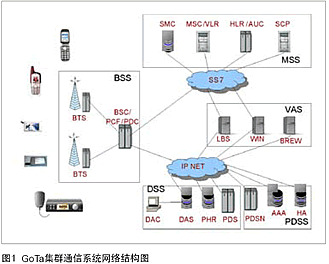

GoTa集群通信系統的網絡結構如圖1所示:

● 基站子系統BSS
基站子系統由基站收發信機BTS和基站控制器BSC共同構成,主要完成集群業務、數據業務和普通電話業務的接入。為了支持集群業務和可選的數據業務,基站子系統在技術實現上還包括調度客戶端PDC和分組數據控制實體PCF。
● 集群子系統DSS
集群子系統為GoTa系統提供集群通信業務。子系統主要包括集群調度服務器PDS、集群歸屬寄存器PHR和調度臺代理服務器(服務器DAS+客戶端DAC)3個部分。DAS基于典型的B/S架構,建立了一個面向多個調度客戶端(DAC)的站點。DAC客戶端登錄到DAS服務器站點,通過DAS與PDS、PHR的交互,執行調度管理操作。DAS可為集團用戶提供虛擬的調度服務,建立集團調度的虛擬專網。
● 移動交換子系統MSS
移動交換子系統為GoTa系統提供CDMA 1x語音通信業務。移動交換子系統由移動交換中心MSC、歸屬位置寄存器HLR、拜訪位置寄存器VLR、鑒權中心AUC以及短消息中心SMC等實體構成。
● 分組數據子系統PDSS
分組數據子系統為GoTa系統提供系統的分組數據業務,為終端提供上網等數據服務。分組交換核心網的功能實體包括:PDSN(分組數據服務節點)、HA(歸屬代理)、AAA(認證、授權和計費)服務器。PCF功能實體則放在無線接入網(即BSC)側。
● 終端
GoTa系統支持的終端包括商用手持終端、車載臺、固定臺等。此外還可以根據用戶的具體需求開發低端手機(只含調度業務和語音業務)、專業終端(三防手機)等,以滿足不同部門、集團的多樣性要求。
● 增值系統
源于CDMA系統的結構,GoTa系統可以增加豐富的增值系統,比如無線智能網業務、定位業務、彩鈴業務等。
2. GoTa系統的優勢
GoTa系統基于CDMA技術,優于CDMA技術,不僅全面繼承CDMA的技術優勢和業務優勢,還能提供更加專業的集群調度功能。系統優勢如下:
● 技術更先進、頻譜利用率更高、網絡規劃更簡單;
