基于TD-LTE技術的專網寬帶集群系統接口說明

時間：2015-04-21　來源：　作者：LTE集群　點擊：次

主頁（http://www.130131.com）：基于TD-LTE技術的專網寬帶集群系統接口說明

Uu：
LTE R9終端和LTE R9 eNodeB之間的參考點。此接口是開放接口，符合3GPP R9標準。

Uu接口應符合3GPP R9要求，支持LTE數據業務。Uu接口要求參見《YD/T XXXX.1 TD-LTE數字蜂窩移動通信網 Uu接口技術要求》。其中與異系統互操作相關的功能，本規范不做要求。

Uu-T：
集群終端和集群eNodeB之間的參考點，在Uu接口基礎上增加集群相關的無線通信功能。此接口是開放接口。
Uu-T接口，支持終端和集群網絡之間點到點和點到多點通信，控制面協議棧如圖1所示，用戶面協議棧如圖2所示。Uu-T接口主要集群增強功能包括：
-集群業務相關的RRC信令傳輸
-集群系統消息和尋呼消息傳輸
-集群業務用戶面數據傳輸

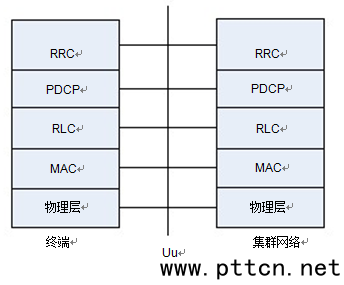

圖1. Uu-T接口控制面協議棧

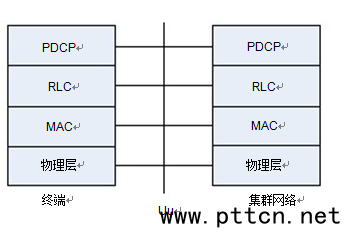

圖2. Uu-T接口用戶面協議棧

S1：
LTE R9eNodeB和核心網之間的參考點。此接口是開放接口，符合3GPP R9標準。

S1-T：
集群eNodeB和集群核心網之間的參考點，在S1接口基礎上增加集群相關的功能。此接口不開放。

D：
調度臺和集群核心網之間的參考點，提供調度臺的調度、管理等功能。此接口是開放接口。

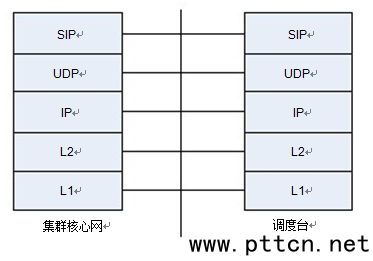

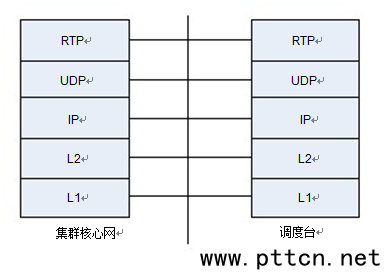

D接口實現調度臺和集群核心網絡之間的通信，提供集群業務的調度功能和管理功能。D接口控制面協議棧如圖3所示，用戶面協議棧如圖4所示。

T：增強EPC到集群控制中心之間的參考點。該接口可選，為集群核心網的內部接口。此接口不開放
