主頁（http://www.130131.com）：威泰克斯助力國際公寓實現無線信號地上地下全覆蓋 客戶概況 工程名稱 - 北京某國際公寓無線通訊系統覆蓋項目 建設單位 - 北京某國際公寓 應用行業 - 公寓安保 主要益處 - 實現地面和地下建筑的通信覆蓋 - 實現建筑內強電間、弱電間的通信覆蓋 - 解決各部門日常溝通管理的難題 項目背景 隨著城市人口的增多，城市建筑向上向下要空間，樓層越建越高，諸多建筑的地下人防建筑延伸到了地下三、四層，實時的信息溝通面臨挑戰。對講機無線通信系統，作為現代通信設備及手段，是強化項目管理、提高工作效率、有效解決溝通不暢和管理手段單一等問題的“利器”。并且，它能保證工作人員在各種復雜的環境中，通過對講機實現正常聯絡、暢通指揮。威泰克斯合作伙伴北京鑫瑞明通訊電子有限公司(以下簡稱“鑫瑞明通訊”)利用威泰克斯VXR-9000中繼臺及威泰克斯VX-428對講機，通過有線與無線相結合，各個擊破地面到地下四層無信號、高建筑物信號阻擋等問題，成功實現北京某國際公寓各部門有效溝通。 客戶挑戰：人防建筑深入地下四層，高層建筑阻擋通信 北京某國際公寓園區為多建筑設計，分為多個區，主建筑共4棟，每棟包括地面18層及地下人防建筑四層，均屬鋼筋混凝土結構。目前園區內主要采用移動、聯通、固話等通信系統以及部分質量不夠令人滿意的對講機產品，進行各部門的溝通管理。 該國際公寓樓內結構復雜，普通的無線通信系統無法滿足用戶需求。首先，保安部門所設計的特殊保安點如地下室、人防工事等地點需要做到信號覆蓋、無盲點;因其人防建筑已到地下四層，普通無線系統無法實現信號的有效覆蓋，這是重點更是難點。其次，由工程部管理的每棟大樓存在很多強電、弱電等硬件設施，也要考慮到強電間、弱電間和電機房的信號覆蓋。此外，公寓采用集群建筑方式，單一建筑物建筑面積過大，易造成信號阻礙，不能實現有效溝通。 正因為在溝通、聯系、管理等方面有諸多阻礙，急需一套能加強各點之間的聯系與管理的無線覆蓋系統，不僅可以進行單呼、群呼，還能實現無線監控錄音等，實現無線電信號對園區內地面建筑和地下建筑的全面覆蓋，使得園區的內部管理、物業使用和維護可以更加順暢。 解決方案：量身定制，有效全覆蓋 與該國際公寓溝通后，鑫瑞明通訊充分了解到了對方的需求和面臨的困難。在威泰克斯的大力支持下，鑫瑞明通訊決定以威泰克斯對講機及中繼臺為主體，采用無線中繼臺轉發以及天線與電纜相結合的方法，依據400MHz頻段進行設計，以實現無線對講信號覆蓋。鑫瑞明通訊計劃為該國際公寓量身定制一套無線電對講覆蓋系統，通過系統設計使信號在大樓的公共部位和人員經�；顒訁^(qū)域有效地覆蓋，以達到信號清晰、覆蓋均勻、穩定可靠的效果。 如何 “量身定制”?首先，由于常規無線電臺發射功率小，以及建筑網絡(鋼筋、金屬大梁等)屏蔽，無法在使用區域內實現地上地下全方位信號覆蓋，這樣地下車庫、餐廳等功能區不能很好地與地面部門進行無線通訊。該國際公寓的地下建筑深入地下四層，若不借助其他設備，地上地下無線信號無法全方位覆蓋。以地下兩層建筑為例，如下圖，對于無線信號來講建筑層把無線信號分成了A、B、C三個信號盲區,所以特別使用威泰克斯VX-418開發改造的VS-100無線信號轉發器來進行信號覆蓋，在無線信號盲區內設計轉發器個數及安裝位置，VS-100無線信號轉發器主要工作在信號盲區范圍及信號傳輸距離遠的無線環境當中。同時，準備兩臺VX-428手持臺，調到已寫入轉發器的頻率，在不同區域測試，以檢測是否存在信號盲區，以便將無線信號轉發器安裝在最適合的位置，實現信號無盲區覆蓋。對于地下三層和地下四層，也采用同樣的安裝模式，并與整個系統形成一體，從而有效實現了地下一到四層與地面部門的有效通訊。

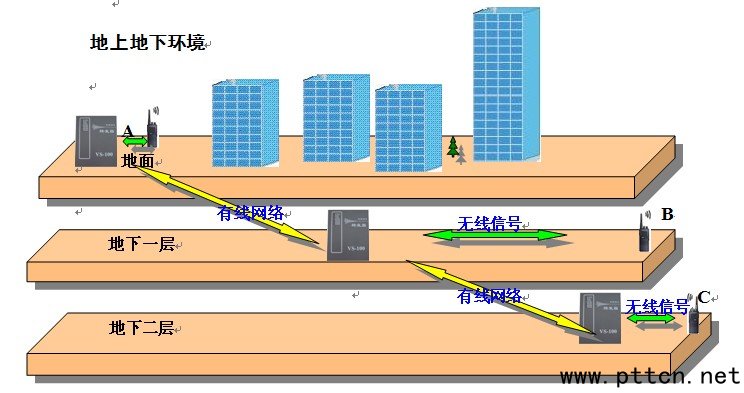

其次，針對強電間、弱電間的信號覆蓋問題，主要采用威泰克斯中繼臺和天線相結合的方式來實現信號覆蓋，同時與人防建筑的VS-100無線信號轉發器相結合，形成全系統的信號覆蓋。

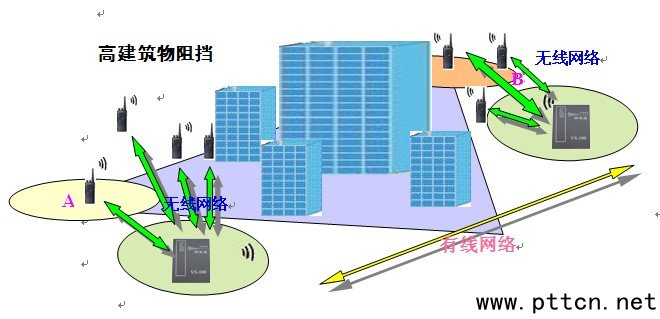

其三，因單個建筑物建筑面積太大，形成常規無線信號“大屏風”狀況，造成如圖A、B兩部分或多部分大面積信號盲區，致使部分以及整個建筑群內無法進行常規的無線通訊。針對這一狀況，無線信號轉發器就可以承載兩部分無限盲區的信息交換，A區常規無線設備發起呼叫，被同區無線信號轉發器收到，轉發器內部處理單元迅速轉換壓縮通過有線傳送給B區轉發器，經過B區轉發器場強測算，判斷出本地場強不足，則迅速處理并轉發有線網絡傳送的數據。同理，逆向過程與之相同，實現盲區之間相互通訊。通過這一方案，無線信號覆蓋了由于建筑物過大而阻斷的無線信號盲區。 另外，針對管理部門人員管理的需求，鑫瑞明通訊使用自主研發的軟件程序無線錄音監控系統和威泰克斯對講機自帶身份碼識別系統，可以實現管理部門對人員的實時監控管理要求。因此，為保安、物業等部門配備了威泰克斯VX-428手臺50部。VX-428小巧、堅固、輕便,發射功率大(5W), 并且自帶身份碼識別系統，正好符合本項目要求。此外，VX-428擁有2000mAh大容量鋰電池,可實現超長待機時間,再加上其超高的性價比，使VX-428成為此次項目保安、物業使用的最佳選擇。 功能實現與優勢：優化設備組合，滿足用戶需求 本著低成本、高服務和名產品、低價格的原則，北京鑫瑞明通訊電子有限公司希望以最合適的設備組合實現最高功能化和集成化，滿足用戶的需求。 組網方式： 中心工作頻段為400-470MHz，系統由主控中繼臺、VX-428對講機、220V-13.8V電源、雙工器、功率放大系統、天饋線系統、避雷器等組成。威泰克斯VXR-9000中繼臺輸出功率為50/45/25W，信號可調整，不干擾周邊單位，可解決不同頻段對講機系統的通信，做到了收發異頻，可兼容市面上大部分廠家的對講機及設備，有效節約成本。且VXR-9000可24小時常年使用，無需人工操作及保養，方面后期使用。 系統功能實現： A. 中繼臺及鏈路臺安裝位于地下一層弱電豎井內或選擇較適宜的安裝位置; B. 饋線延弱電線槽進行布置，嚴格按照綜合布線的施工標準布置。樓頂天線嚴格按照抗風標準設計和安裝，保證天線穩固;
|
