主頁（http://www.130131.com）：地鐵車地通信步入LTE時代

在地鐵的高速發展過程中，CBTC（基于通信的列車控制技術）發揮了極其重要的作用，它保證了地鐵控制信號的實時和穩定傳輸，對提供安全、高效和舒適的軌道交通出行體驗發揮了至關重要的作用。從蒸汽動力火車到電力機車，再到自動駕駛列車，為滿足不同時期的列車運營需求，CBTC技術也在不斷發生變化。

當前，地鐵CBTC系統主要由TETRA+WiFi網絡來承載，其中TETRA主要提供語音調度，WiFi負責列控承載和PIS等數據業務。然而，這種組網方式的弊端隨著近年來多起地鐵事故的發生而逐漸浮出水面，這對以安全為第一要務的軌道交通行業來說，毫無疑問是不可接受的。

WiFi抗干擾性能差，存在安全隱患

WiFi作為一種無線通信技術標準，在對安全性擁有極高要求的地鐵車地通信應用中具有先天缺陷。首先，從頻點數來看，國內主流的WiFi頻段2.4G共約80MHz帶寬，22MHz帶寬的信道，完全不重疊信道為僅為3個。這意味著AP密集分布時，不同AP相同信道之間的同頻干擾是必然。然而，在TETRA+WiFi組網模式下，由于WiFi在城區的有效覆蓋距離一般只有200米左右，這使得地鐵沿線需要大量、密集地部署熱點（AP），來提供持續、完整的信號覆蓋。如果WiFi熱點同頻干擾問題不能得到有效解決，必然給地鐵運營留下安全隱患。

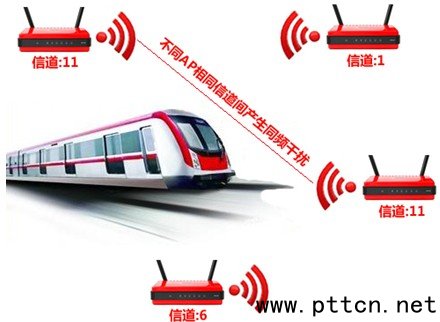

圖1:WiFi同頻干擾示意圖

其次，從信道結構層面來說，WiFi使用的是載波偵聽/沖突檢測方式進行資源分配，設備發送信息前進監聽（載波監聽），如果通道正被使用，設備在發送前必須等待，在多用戶情況下，系統資源的利用率較低。并且，WiFi只能做整個信道帶寬級（20/40/80MHZ）的信號強度檢測，顆粒度粗，反饋不及時，只能時分反饋信道質量，無法及時跟蹤信道質量。在同頻干擾無法避免的情況下，這種粗線條的干擾檢測機制更為地鐵安全運營帶來諸多不確定性。

再次，在干擾控制方面，WiFi僅通過TPC約束AP和STA的最大發射功率，并無其他干擾控制技術。由于WiFi所用的2.4GHz是非牌照頻段，符合發射功率限制等技術要求的各類無線電通信設備及工業、科學和醫療等非無線通信設備均可使用。因此在對地鐵網絡進行規劃時，很難找到一片WiFi“凈土”。這樣一來，前期規劃的網絡因為后期加入AP而可能導致干擾控制變得不可控，或者由于臨時個人AP的引入而導致網絡干擾增加。如今，帶WiFi功能的手機大都可以隨時“變身”臨時AP，地鐵沿線可能充斥著各種靠WiFi通信的設備和儀器，便攜式路由器，甚至是各種藍牙設備等，都可能會對地鐵WiFi信號發起冷不丁的干擾沖擊。總之，無法統一規劃導致隨意出現的WiFi干擾源很難控制，時刻對列車的安全運行構成威脅，2012年11月深圳地鐵遭便攜式WiFi路由器逼停便是現實的案例。而根據國家有關規定，在該頻段內的無線電臺站之間產生干擾，原則上不受保護，應由被干擾方自行解決或雙方協商解決。

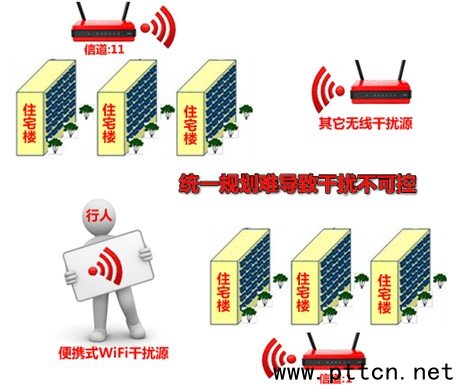

圖2:統一規劃難導致干擾不可控

LTE擁有完善的抗干擾技術，可靠性高

相比WiFi網絡，LTE有著完善的抗干擾技術，在干擾檢測、干擾避免、干擾控制三個層面均優于WiFi。首先，從干擾檢測層面來說，不同于WiFi只能提供系統帶寬（20/40/80MHZ）級的信號強度檢測和反饋，LTE采用OFDM直載波調度，領先的導頻設計使得時頻域均勻分配，保證了對信道時頻域變化的及時跟蹤，能夠?qū)崿F(xiàn)2ms的快速調度響應，使干擾檢測更及時、更準確。拿一個蘋果作比喻，如果蘋果中出現了一個蟲眼,在WiFi基于系統帶寬級信號強度檢測和反饋機制下,整個蘋果就會爛掉。而LTE基于OFDM子載波調度的機制,能夠?qū)⑽磯牡牟糠殖浞掷��?妥善處理。另外，LTE采用周期或非周期的及時反饋機制，多個終端可同時反饋，使得干擾反饋更及時。

其次，在干擾避免方面，LTE也明顯優于WiFi。LTE網絡具有完善的編碼、重傳和IRC（干擾抑制合并）機制，并擁有毫秒級的調度機制，可根據干擾情況動態調度資源。在檢測到干擾后，LTE可以通過頻選調度，根據每個終端的信道狀況，優先分配干擾小、信號質量高的子帶頻率資源。同時，LTE還可以采取AMC（自適應調制編碼），根據信道干擾情況自適應調整調制與編碼策略。而WiFi只能提供固定的、系統帶寬級（如20MHZ）的信道選擇，而且由于頻點不足，該功能的實際效果非常有限。

再次，從干擾控制角度來說，LTE擁有完善的功率控制機制，能夠有效控制整個網絡的干擾水平。為了控制信號干擾，LTE采取了多種干擾抑制算法和機制來降低網絡的整體干擾水平，如ICIC（小區干擾協調）干擾抑制算法和CoMP（協同多點）上行干擾控制等。而WiFi只能通過TPC來約束AP和SAT的最大發射功率，干擾控制能力十分有限。

綜上不難看出，無論是發現干擾，規避干擾，還是控制干擾，LTE都具有獨特的優勢，這大大提升了其抗干擾能力�；�于以上三點，在同樣的干擾環境下，LTE的接收靈敏度更高，吞吐率隨用戶增減變化更平穩。在多小區業務的干擾測試中，WiFi網絡無論是單流AP還是雙流AP，隨著用戶數的增加，小區吞吐率急劇衰減（并發用戶數增加到5,小區容量下降88.4%以上）。而LTE由于其良好的物理信道結構和抗干擾技術，用戶數增加，小區吞吐率影響較少。

圖3:WiFi多小區干擾測試結果

在單小區業務干擾測試測試中，在FTP、UDP、HTTP業務方面，隨著用戶的增加，WiFi網絡性能急劇下降，而LTE網絡變化不大。

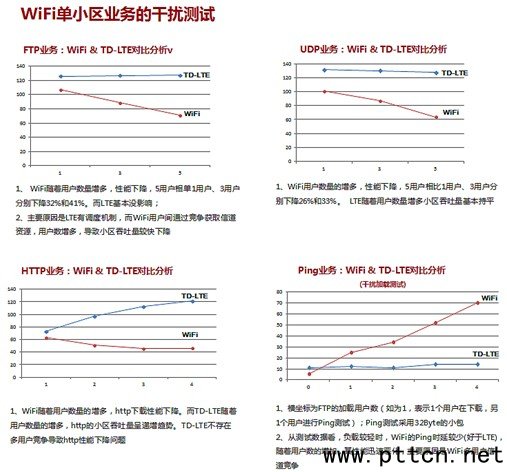

圖4:WiFi單小區業務干擾測試結果

LTE：地鐵CBTC的理想選擇

除了抗干擾性外，LTE在移動性方面也要優于WiFi。這是因為WiFi受協議本身限制，在列車高速運行時其帶寬和穩定性都無法保證。WiFi的覆蓋范圍較小，列車在運行過程中需要頻繁地重選和關聯新的AP，由此帶來的高時延會直接影響到網絡接入的穩定性。

歸根結底，無論是抗干擾性還是高速移動狀態下的穩定性，最終都會反映到到地鐵CBTC系統的可靠性，并進一步影響到地鐵的可靠性和安全性。而安全和可靠，從來都是乘客對軌道交通最基本的要求，也是地鐵運營商最不容忽視的地方。

對地鐵運營商而言，當前最主要需求是在保證安全的前提下提高運能，并進一步提高乘客的出行滿意度。為此，新時代的CBTC需要能夠勝任以下任務：通過通信系統承載列控信息，根據流量實時調配列車，以更加高效的集群通信提高調度效率；通過車廂和軌道的視頻監控提高運輸安全性，以車載PIS（乘客信息系統）業務和車內寬帶接入業務提升乘客的出行體驗。

面對這些需求，傳統的TETRA窄帶集群顯然已經無法滿足需求，而TETRA+WiFi的方案在可靠性和移動性方面弊端凸顯。因此，集語音、視頻和數據為一體的LTE寬帶數字集群技術必將成為地鐵運營調度和應急指揮的必然選擇。可預見，在移動寬帶浪潮的推動下，與其它各行各業的信息化過程一樣，軌道交通車地通信也將步入LTE時代。
