主頁（http://www.130131.com）：水利系統網絡視頻防范系統進行集中監控 一、前言 視頻監控系統是安全防范技術體系中的一個重要組成部分，是一種先進的、防范能力極強的綜合系統，它可以通過攝像機及其輔助設備(鏡頭等)直接觀看被監視場所的情況，一目了然，同時它可以把被監視場所的圖像全部或部分的記錄下來，這樣就為日后對某些事件的處理提供了方便條件及重要依據，同時電視監控系統還可以與防盜報警等其他安全技術防范體系聯動運行，使防范能力更加強大，能及時發現事故和事件的隱患，預防破壞和避免造成不好影響 。 二、項目概述 隨著國民經濟的迅猛發展，水利工程在國民經濟中所起的作用越來越大，防汛更是直接影響國民經濟發展的一個重要方面。防汛大壩集中監控系統，真正體現防汛的現代化管理，智能化操作。預警防汛大壩水位情況，為領導決策和減少洪水帶來損失爭取了寶貴的時間，有效保障人民生命財產的安全。 本項目是針對三個水庫及相對應的河道，閘門的視頻監控系統，主要監控水庫蓄水水位情況，大壩的安全情況，水庫周邊的環境及輔助設施情況，閘機的開合情況，以及河道的水流、水面清潔情況等，所有的這些視頻圖像都需要傳輸?shù)礁鱾�水庫監測站的監控室，由專門的值班人員進行監視，發現問題，及時處理或上報;在監視的同時，還需要所有的視頻資料實時存儲，并且保存不低于一個月的錄像資料，此外硬盤錄像機還需要支持網絡功能，可以通過網絡將所有的視頻上傳到水利局網絡監控中心，以便監控中心相關部門可以隨時監看各個水庫的各個圖像，或者隨時調閱各個水庫監測站以前的錄像資料，在線回放或下載。 北京欣智恒公司根據以往水利項目和水利行業的特點，對于水庫、河道等重要設施的監控項目，往往涉及的地理范圍比較廣，監控點比較分散，網絡監控用戶又比較多，各個水利部門需要層層監管，而且對于大規模的監控項目對系統穩定性的要求比較高，需要盡量減少日后的設備維護工作，為此，我公司專門針對此項水利設施監控項目設計了一套基于Kingvee(凱威)系列產品的遠程網絡視頻監控方案。 三、系統拓?fù)鋱D

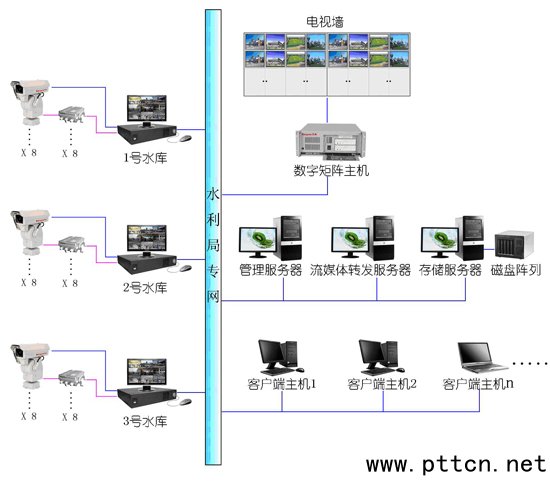

 圖片1 四、設計原則和依據 4.1、設計原則 此水利設施網絡視頻集中監控系統設計遵循先進性、可靠性、安全性、可擴充性、規范性等原則，并具體體現為： a、 先進性： 在投資費用許可的情況下，系統采用當今先進的技術和設備，一方面能反映系統所具有的先進水平，另一方面又使系統具有強大的發展?jié)摿�，以便該系統在盡可能的時間內與社會發展相適應。 b、 可靠性： 系統最重要的就是可靠性，系統一旦癱瘓的后果將是難以想象的，因此系統必須可靠地、能連續地運行，系統設計時在成本接受的條件下，從系統結構、設備選擇、產品供應商的技術服務及維修響應能力等各方面均應嚴格要求，使得故障發生的可能性盡可能少。即便是出現故障時，影響面也要盡可能小。 c、 安全性： 對于安全防范系統，其本身的安全性能不可忽視，系統設計時，必須采取多種手段防止本系統各種形式與途徑的非法破壞。 d、 可擴充性： 系統設計時應充分考慮今后的發展需要，系統應具有預備容量的擴充與升級換代的可能。 e、 規范性： 由于本系統是一個嚴格的綜合性系統，在系統的設計與施工過程中應參考各方面的標準與規范，嚴格遵從各項技術規定，做好系統的標準化設計與施工。 一切應從實際出發，使智能系統具有較高的實用效能。這也是智能建筑在當今之所以能迅速興起并發展的關鍵所在。 4.2、設計依據 本方案設計根據甲方常規要求，并遵循以下國家相關部門制定的設計規范要求。主要包括： �、� JGJ/T16-92《民用建筑電氣設計規范》 �、� GB/T50314-2000《智能建筑設計標準》 �、� GB50174-93《電子計算機機房設計規范》 ④ GB50057-94《建筑物防雷設計規范》 �、� GBJ232-92《電氣裝置安裝工程施工及驗收規范》 ⑥ GB4943-95《信息技術設備(包括電氣事務設備)的安全》 �、� GB/T75-94《安全技術防范規范工程技術規范》 ⑧ GB50198-94《民用閉路電視監控電視系統工程技術規范》 �、� 客戶對閉路電視監控系統的總體要求 五、設計方案 經過對項目的需求進行分析，結合現場的實際情況，本套網絡視頻集中監控系統大體可分為以下幾個部分：前端視頻采集部分、傳輸部分、防雷部分、本地存儲控制部分以及網絡視頻的遠程傳輸部分。 5.1、視頻采集部分 視頻采集部分是電視監控系統的前沿部分，它布置在被監視場所的某一位置上，使其視場角能覆蓋整個被監視的各個部位。有時，被監視場所面積較大，為了節省攝像機所用的數量、簡化傳輸系統及控制與顯示系統，在攝像機上加裝適當?shù)溺R頭，使攝像機所能觀察的場景更清楚。 針對此項目的實際情況，所有的前端攝像機均選用索尼的36倍電動變焦一體攝像機(SSC-ET365P)，配凱威的室外重型云臺(KV-Y6050D)、野外型云臺解碼(KV-F2108G)、全天候室外防護罩(KV-Y4712SFHW)、重型云臺支架(KV-Y6012)，可以達到全天候，全方位，24小時實時監控，為了滿足現場晚上的監看效果，擬定在每個攝像機防護罩的上方安裝一只1000W的射燈，這樣在晚上射燈就可以隨車攝像機的旋轉而轉動，從而能夠清楚的看到現場的圖像，不但可以在各個水庫監測站的監控室可以對本轄區的射燈進行開關控制，在水利局的監控中心，以及在網絡是任意一個經過授權的合法用戶，也能隨時控制各個點的射燈開關，方便各級用戶管理。 經過現場勘測，擬定每個水庫安裝8組攝像頭，分別對水庫蓄水位、大壩、大壩周邊、閘口以及河道的情況進行實時監控，由于現場沒有安裝條件，故所有的攝像機都需要立桿安裝。 總之，前端的各個攝像機就像整個系統的眼睛一樣，把它監視的內容變?yōu)閳D像信號，傳送給監控室的監視器上，將個點的前端畫面呈現線值班人員眼前。
|
