主頁（http://www.130131.com）：視頻綜合集控系統的低功耗設計原則

　　1、高密度緊湊設計

　　縮減控制管理設備的組成數量和體積，不但可以減少系統功耗，而且還能壓縮占地空間。比如硬盤錄像機從早期的工控式DVR到后來的嵌入式DVR，從安裝壓縮卡到16路CIF乃至目前的16路D1;比如硬盤容量從三年前的80G到目前1T成為主流;比如矩陣切換控制器，從早期的單機箱192入16出到目前業內主流的單機箱256入64出，以及針對車載/會議室應用推出的1U機箱32入16出的業內最緊湊小系統;比如光端機從點對點傳輸?shù)絾卫w傳16路，以及節點式/匯聚式光系統。

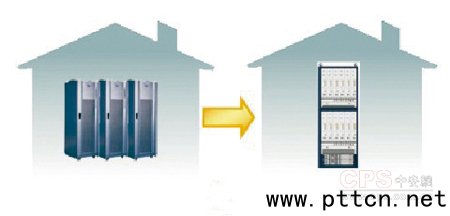

　　高密度緊湊結構設計使得相同空間容納更多視頻接入、相同功耗提供更優圖像畫質、相同視頻指標占用更小帶寬資源和磁盤容量、相同系統設備花費更少造價成本。比如，一臺256入64出的大型智能網絡矩陣，視頻輸入輸出單模塊重量不超過1kg，矩陣滿配置重量不超過25kg，整機滿負荷耗僅90w，相比上一代模擬矩陣，重量減少70%，功耗減少85%。此外，由于CPU單元/碼分配器/電源模塊等全部內置，減少了配套設備的供電需求，高整合度、高集成度也大幅提高了系統安裝部署的速度，無需考慮多機箱、多設備間的相互連接和反復設置。高密度的7U機架式機箱降低對機房/機柜的空間要求，節省了用戶資源(圖1所示)。

　　2、模塊化結構配置，靈活擴容

　　視頻監控系統根據不同的客戶需求以及技術實現方式，分為多個功能模塊，包括：音視頻切換、前端云鏡控制、報警采集聯動、數字錄像存儲、網絡遠程傳輸和數據傳輸轉發等等。每個功能模塊經過多年演變發展，已經成為各自獨立的行業和產品線。每種設備實現不同的功能，起到不同的作用，滿足用戶相對獨立的需求，因此設計成不同的功能板卡和硬件結構，機箱的大小規格和外觀工藝也各不相同。但是在全方位競爭日益激烈的大環境和專注行業化解決方案的大趨勢下，必須考慮如何整合多個不同類別的產品，為用戶提供高集成度、使用便捷、運維高效的一體化產品、系統;以及為應對價格競爭，必須實現成本壓縮和質量控制的產業化要求。即便是同一公司的產品也面臨著產品種類多產量少、硬件結構各不相同、板卡機箱不通用、無法保證檢驗標準的低效率問題。而模塊化結構設計已成為最有效的解決手段。

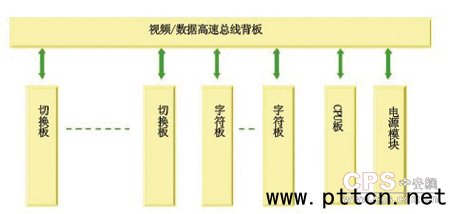

　　以當前比較先進的MSIP通用化模塊結構技術為例，其核心設計思想是將視頻輸入輸出、音頻輸入輸出、中文字符疊加、全交叉切換管理、光接收發射、報警輸入輸出、網絡視頻編解碼等各功能模塊按照標準協議統一硬件接口和底層協議棧，通過標準機架式機箱的內嵌式導軌卡槽組裝到通用高速總線背板上。各種功能模塊根據統一的標準屬性類別編碼，能夠依照實際需求靈活搭配，內置到通用總線背板的任意插槽，板卡數量位置無須地址限定，系統自動掃描識別后快速上線運行，日后客戶可自行擴展升級維護各類功能模塊，系統部署成本降低至少20%。比如基于此平臺開發的VMS視頻綜合集控平臺系統，采用7U標準插卡式機箱，CPU單元、碼分器、網絡交換機、電源模塊全部內置，支持256路模擬視頻輸入64路模擬視頻輸出，支持多路網絡視頻編解碼模塊，支持數字視頻輸入輸出，實現模擬數字視頻信號的混合切換控制，用戶在網絡內任意節點即可遠程瀏覽控制前端圖像場景，還可內置多個32路報警信號輸入模塊或者網絡報警主機，實現對周界報警探測器各種報警類型的支持(圖2所示)。

　　模擬視頻、數字視頻都可通過采用接口標準相同的編解碼模塊實現統一規范，即插即用，解決多種視頻制式兼容的問題。而對視頻圖像進行綜合管理的軟件單元也需要模塊化設計，用戶可以根據系統的實際需求對CMS總控管理、錄像存儲、用戶權限、代理轉發、WEB服務、報警管理、GIS地圖等各軟件單元進行菜單式配置，既可以獨立部署，也能夠協同工作。

　　多模塊集成的主要作用就在于能夠?qū)崿F(xiàn)與聲音圖像的綜合聯動，比如周界報警探測器觸發報警后關聯預設的一路或多路視頻切換顯示和錄像存儲，音頻信號超過設定分貝閾值后關聯預設的視頻切換顯示，視頻場景感知設定區域有物體移動后關聯預設的視頻切換顯示，如果前端攝像機是云臺變焦攝像機，則會啟動預設的預置位和巡航軌跡。對于這類綜合聯動的智能預設處理，可以借助宏指令實現快捷編輯和自定義調用。宏是一個用戶自定義的操作指令，以替代人工進行的一系列費時而難以記憶的重復性鍵盤操作，自動完成預設的各種操作，提供對緊急事態的應急預案處理。通過宏這個友好的人機交互界面，將需求輸入，就可以讓系統自動實現對各個擴展功能模塊的統一調用和關聯操作，用戶無需關心底層的硬件設備如何實現指令互通和數據交換。究其根本就在于所有功能模塊均采用了統一的協議棧和標準的接口設計，從而組成高度智能的一體化集成設備。

　　3、統一平臺應用，平滑演進

　　面對設備眾多復雜的大型視頻監控系統，管理環節中最低效的是不能進行快捷有效地操作。為此，需要從統一平臺應用接口和強化單類產品事件流管理兩方面入手。

　　統一平臺應用接口要求所有軟件單元和硬件模塊都通過一臺總控服務器管理，統一數據交換、統一時鐘、統一視頻傳輸，共享處理資源。以VMS視頻綜合集控平臺系統為例，通過這臺總控服務器可以實現對系統內所有的基準功能模塊和擴展功能模塊的管理，包括對視頻輸入輸出、存儲磁盤、錄像通道、用戶權限、事件觸發、操作日志的全部設置，用戶通過客戶端只需要訪問到這個IP即可，不但節省了網絡資源，而且提高了執行效率。

　　事件流管理則將單核中樞向多核節點推進，核心思想是將相對龐大的視頻綜合集控平臺系統分解為二三級的子設備，從而便于中小系統的低成本快速部署。比如智能網絡矩陣通過WEB集控技術，以音視頻信息流為數據參照主線，綁定網絡視頻輸入輸出、報警輸入聯動、報警分區控制、用戶權限管理、前端操作級別等功能，將多業務模塊一體化集成，用戶通過IE瀏覽器便捷管理，無需專用工作站服務器，也無需復雜連接和繁瑣調試，基于標準協議接口的網絡鍵盤也為用戶提供了方便靈活的人機交互界面。

　　4、低功耗，高能效
