主頁（http://www.130131.com）：高清技術應用及趨勢探討 【中國集群通信網】隨著社會的進步，視頻監控越來越被廣泛地應用到各個領域，視頻監控系統也隨之經歷了三個時代，目前以網絡攝像機、視頻服務器為代表的第三代網絡視頻監控系統取得了長足的發展，在全球市場占有份額迅速增加，在各地項目中也逐步獲得廣泛應用，全國的平安城市、全球眼項目更是掀起了網絡視頻應用的高潮，進入2010年，網絡產品掀起了新一撥的高清浪潮，從今年上半年來的形勢看，“高清元年”并非徒有其名，各公司紛紛推出以高清攝像機為主的產品，于是，高清就與之前就早已走紅的“網絡化”強強聯合，“IP高清”成為無往不利的利器。 高清的定義 首先我們需要了解“標清”的缺陷與“高清”的優勢。 標清、高清是引入廣電行業的清晰度分類方法，PAL制下標清的理論分辨率為625線，去消隱后，理論值為575線。而高清，則是指720p或1080i以上的分辨率，從筆者個人角度來看，高清入門的分辨率則應為1920×1080p或者1600×1200p。標清又分為模擬標清和IP標清，高清全部為IP化的攝像機。 標清系統的缺陷 1. 監控了全景，就沒有了細節; 2. 推近、放大了某個局部，則漏掉了對全局的監控和錄像; 3. 轉到某一個視角，則漏掉了對其他方位的監控和錄像; 4. 模擬系統做視頻分析相對較困難，成本較高; 高清系統的優勢 1. 全景+細節同時監控 2. 清晰度高(最低1920×1080p或者1600×1200p)看得清楚，不僅有清晰的宏觀記錄，還有清晰的微觀細節，能作為取證材料 3. 沒有漏錄、沒有‘沒看到’的時候(相對于標清球機的盲區) 4. 一臺高清攝像機可以抵得上多臺標清攝像機的視角和像素，從某個特定的項目工程上來看，如采用高清機則可以減少標清攝像機的數量，相對的降低造價。 標清與高清對比 像素上的對比

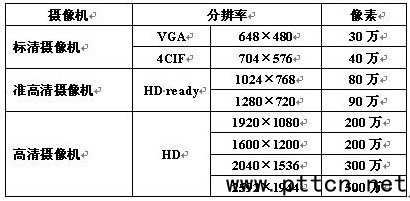

可以看出，高清入門機型200萬像素的攝像機，像素即相當于4CIF標清機的5倍，一臺相當于5臺。而500萬像素的高清機更是相當于十多臺4CIF標清攝像機。 實際圖象上的對比
經局部放大后，高清拍攝的由于像素豐富，畫面物體、人體特征依然清晰可辨，可以作為強有力的證據信息。 是否需要盲目跟風高清 我們是否需要高清?對于這個問題，不同的人會給出不同的答案，就好像在討論是吃桃子好還是喝桃汁好一樣。中國的安防市場，需求永遠是多種多樣的，很難找到一種單一的共同需求。對于高清的需求也是如此，我們無法肯定所有人都需要高清。但我們注意到部分行業已經出現或正在出現對高清視頻的需求，對此廠家必須提前準備好應對之策。 例如金融行業，該行業是最早使用CCTV的行業之一，自2000年進行數字化視頻監控改造，10萬像素級別的CIF分辨率就一直是主流分辨率。該分辨率所能提供的圖像清晰度與原來的CCTV系統基本持平�？梢哉f，金融行業的監控系統從模擬升級到數字，清晰度卻沒有跟著升級。作為一個高風險行業，針對金融行業的犯罪活動從來就沒有停止過，而且具有快速、突發、隱蔽的特點。如何能夠在關鍵位置和關鍵時段快速、準確捕獲現場的細節成為銀行保衛部門的一個重要課題。而高清視頻就是最直接的解決手段。近年來有部分銀行已經開始探討在監控系統中采用IP監控方案的可行性，進而為過渡到高清監控鋪平了道路。 又例如公共安全行業，主要的監控場景包括道路治安、公共場所、交通卡口等。其中卡口系統是時下較為熱門的高清應用。與普通高清監控不同，電子卡口系統重點在高清抓拍，使用的抓拍攝像機在技術上與普通的高清IP攝像機沒有較大的區別。除此以外，在人員密度、車流密度較大的公共場所監控應用，現階段采用的是4CIF標清分辨率。使用該分辨率在記錄事件發生經過上，信息量基本足夠，但在分辨嫌疑人面部細節特征上，還有不足。作為補救，可采用高速球型攝像機來對局部畫面進行放大(鏡頭拉近)，但缺點是需要有專人操作。另外，為了提高系統的智能化程度和降低人工干預強度，系統中可能考慮適度增加一些視頻智能分析技術，基于視頻進行智能預警、統計和分析。而智能分析系統的精確度與畫面質量、清晰度等因素息息相關，提高視頻畫面的分辨率，是最為簡單和有效的方法。 由上述的分析可以看到，現在的高清監控應用雖然還沒有大面積鋪開，但一些主要行業的需求已經浮現。除此以外，在交通、文博、文體娛樂、風景名勝、水文地質、遠程展示等等專業領域，高清應用的需求也是非常廣闊的。因此現階段廠商的主要任務除了繼續改善產品的設計、品質、功能等方面外，更重要的任務在于充分理解用戶的需求，并在此基礎上提供滿足用戶需求的解決方案體系，而不是單一產品。通過解決方案的合理設計，充分挖掘高清監控的應用價值，真正讓用戶體會到物有所值。 高清設備方案選型舉例 下面結合一個實際工程案例，探討一下IP高清監控系統的設計思路，和設備選型原則。 以某飲料生產企業為例，該企業廠區有5個車間，因自身對生產流程監控和生產過程對公眾透明開放的需要，搭建一套IP監控系統。每個車間約安裝50臺IP高清攝像機用于對生產流水線的監控，車間外圍通道、走廊、動力間、配電間等安裝30臺IP標清攝像機，每個車間就地設置一個分控中心。整個廠區設置一個總控制中心。 1前端選擇 由于車間面積非常大，生產流水線很長，要想對流水線做到全面監控，采用標清攝像機的話，需要安裝非常多的數量才能全面覆蓋，現采用高清攝像機，經測算需安裝50臺方可達到要求。且在車間良好的照明情況下，采用COMS攝像機，能得到非常佳的畫面質量。業主要對流水線上的成品、半成品進行監控，防止產品在流水線上跳軌和震落，也防止工作人員的“監守自盜”，因此對監控畫面的實時性要求非常高。針對這些現場條件和需求，我們決定選用200萬像素1920×1080p的IP攝像機，其主要性能指標和選擇理由為：
|
