【中國集群通信網】安防監控行業如何選用傳輸設備，是一個非常值得重視的環節，這里就光纖、光端機等設備的優缺點進行分析，同時指導用戶如何選擇合適的傳輸設備。

　　監控系統分析

　　通常，一個標準的視頻監控系統由五大部分組成：視頻采集系統、視頻傳輸系統、視頻切換管理系統、視頻顯示系統和視頻錄像系統。視頻采集系統主要是完成對前端圖像信號的獲取;視頻傳輸控制系統完成對前端圖像信號的傳送和控制通信;視頻切換管理系統完成對圖像信號的切換控制和資源分配;視頻顯示系統完成對前端圖像信號的終端設備輸出;視頻錄像系統完成對前端圖像信號的長延時存儲和回放。

　　在系統工程中，良好的視頻傳輸設計是監控系統非常重要的一部分。如果建設一套好的系統，選用的攝像機、鏡頭、監視器、錄像機都是高指標、高籠-質的，但是若沒有良好的傳輸系統，最終在監視器上看到的圖像將無法令人滿意。因?yàn)楦鶕?jù)"木桶法則",最終的圖像質量將取決于整個系統中最差的一環，而這最差的一環往往就是傳輸系統。所以，系統的設計和安裝人員必須根據實際需要選擇合適的傳輸方式、高質量的傳輸線纜、專用連接頭和設備，并按專業標準進行安裝，才能達到理想的傳輸效果。

　　傳輸系統分析

　　目前，在安防監控行業中的前端攝像機有傳統的模擬攝像機和網絡攝像機兩種，但用來傳輸圖像信號的介質有很多，主要有是同軸電纜、雙絞線和光纖，對應的傳輸設備分別是同軸視頻放大器、雙絞線視頻傳輸設備和光端機。下面就淺析一下目前監控系統使用最廣的三種傳輸介質的性能優勢。

　　同軸電纜傳輸

　　同軸電纜是較早使用，也是最傳統的視頻傳輸方式，但同軸電纜只適合于傳輸距離為幾百米的視頻，且其抗干擾能力不強，一般用于小型工廠或者學校內部的模擬攝像機監控，采用同軸電纜傳輸相對成本較低。

　　雙絞線傳輸

　　雙絞線傳輸相比于同軸電纜傳輸距離要遠很多，最大可以達到2400米，其價格便宜且接入方便，抗干擾能力也不錯，采用PoE供電還可以減少綜合布線的任務量。但由于雙絞線材質本身的限制，它不抗老化，不能在條件比較惡劣的地方傳輸，如野外或者化工廠等，并且它一次只能傳輸一路圖像，故不大適合大中型監控，同時傳輸距離也有一定的限制。雙絞線傳輸比較適合用于中短距離、攝像機點位相對比較分散不是很多或者點位較近但比較集中的環境下的網絡攝像機的視頻監控，如銀行、連鎖酒店、超市或者大學校園等。

　　光纖傳輸

　　采用光纖傳輸圖像信號是解決長距離傳輸?shù)淖罴逊绞�。光纖傳輸最遠可達到幾十甚至一百多公里，它是通過把視頻及控制信號轉換為光信號在光纖中傳輸，其優點是：傳輸距離遠、速率高、帶寬大、衰減小、抗干擾性能最好，適合遠距離和大型視頻傳輸，如道路十字路口監控等。采用光纖傳輸?shù)脑O(shè)備主要為視頻光端機與光纖收發器，視頻光端機主要應用在模擬攝像機的信號傳輸上，它信號損耗小，噪波與失真小，傳輸質量高，適合遠距離傳送。目前監控光端機可以將圖像、數據以及語音等信號無中繼傳輸100公里，其次它抗干擾能力強，對于雷擊、電磁輻射它不受影響，這是同軸電纜傳輸和雙絞線傳輸所不具備的。傳輸頻帶寬，理論可達30億兆赫，通訊容量大，非常適合視頻信號傳輸。一個視頻光端機可以同時接入多組模擬視頻信號，它適合多路復用的傳輸，目前監控光端機可實現在一芯光纖上同時傳輸128路實時非壓縮廣播級圖像，并且視頻光端機不僅可以傳輸視頻信號，同時還可以傳輸音頻信號。光纖收發器適合網絡攝像機的信號傳輸，同樣它也具有視頻光端機的傳輸距離遠、損耗小、抗干擾能力強等優點。但相對于單個的視頻光端機，單個光纖收發器的體積要小的多�？频毓�司推出的mini型光纖收發器尺寸大小僅為88×50×25(mm)，甚至可以放在攝像機外罩里面，并且在多路傳輸時，采用光纖交換機，還可以采用PoE技術為前端攝像機供電，減少綜合布線的任務量。

　　工程案例分析

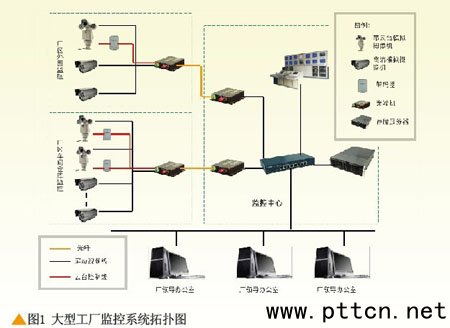

　　圖1為一大型工廠監控系統拓?fù)鋱D，它分為廠區外圍監控與廠區內部車間以及倉庫監控。因廠區較大，如果采用同軸電纜或者雙絞線傳輸則可能都達不到傳輸?shù)木嚯x，故只能采用光纖傳輸。因?yàn)閮H供企業內部實時監控與觀看，故其不需要采購價格較高的網絡攝像機，只需用模擬攝像機即可，所以采用科地公司推出的Voptix系列數字視頻光端機就能很好地滿足此類要求，該系列1/2/4/8路視頻數字光端機分別有非網管型和網管型兩類產品。其中，對于非網管型光端機，發射機和接收機都為小型化設計，既可以獨立安裝，又可以在19英寸3U機架內密集安裝和集中供電，并針對安防監控市場量身定做的一款小型化1~8路視頻、音頻、數據、以太網等多業務信號光纖傳輸產品，具有性價比高、環境適應性強、工作穩定、安裝方便的特點。

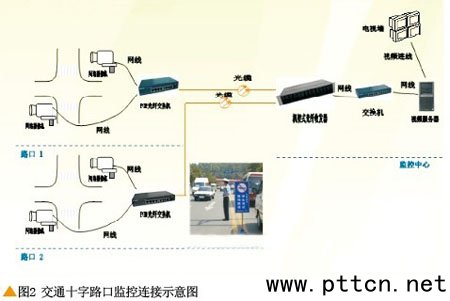

　　圖2為一交通十字路口監控連接示意圖，某市需要在每個十字路口安裝攝像頭，并且實時收集數據，方便在市交通調度中心實時觀看與監控，可以及時處理道路擁堵、交通繁忙的問題;同時還可以對交通違規車輛進行監控和錄像，對事后處理提供有效的證據。該市采用科地公司的LS5300系列PoE光纖交換機，不僅可以很好地解決交通傳輸距離遠與流量大的問題(道路監控一般采用高清攝像機，一個攝像機的流量都會達到10M以上)，并且通過科地的長距離PoE供電技術，最大供電距離可以達到150米，也解決了前端攝像機供電問題，減少了很多綜合布線的工序，大大地節約了成本。

　　結束語

　　由于每個工程現場情況不同，可能采用的各種施工工藝和所需要的材料設備也會有較大的差距，這需要廣大工程商根據不同的環境選擇更加適合自己的產品。
