主頁（http://www.130131.com）：高清攝像機非壓縮方案的傳輸技術的接口選擇 【中國集群通信網】非壓縮方案的傳輸主要通過HD-SDI、YPbPr、HDMI、DVI四種高清接口，而如何在這四種接口中選擇，成為目前比較關注的話題。 HD-SDI接口 SDI標準由SMPTE進行定義，廣泛應用在廣播和視頻產品中。SDI標準描述了怎樣通過視頻同軸電纜在剪輯設備之間傳送未壓縮的串行數字視頻數據。有兩種SDI標準：SD-SDI和HD-SDI，它們基于不同的數據速率。這兩種標準的基本電氣規范相同，主要不同點是，HD-SDI有較高的數據速率，1.485 Gbps，而SD-SDI數據速率在143 Mbps到540 Mbps之間，270 Mbps是目前應用比較廣泛的速率。 YPbPr接口 YPbPr：YPbPr也叫色差分量接口，采用的是美國電子工業協會EIA-770.2a標準，還有一種接口被稱為YCbCr接口，他們兩者的區別在于前者是隔行掃描色差輸出，后者是逐行掃描色差輸出。而色差輸出將S-Video傳輸?shù)纳刃盘朇分解為色差Cr和Cb，這樣就避免了兩路色差混合解碼并再次分離的過程，也保持了色度通道的最大帶寬。而Y即是亮度信號。而YPbPr接口不是數字接口，仍然定義為模擬接口。YPbPr的接口可以使用同軸電纜，可以用BNC頭，也可以使用普通蓮花頭作為接口標準。 HDMI接口 HDMI的英文全稱是“High Definition Multimedia”，中文的意思是高清晰度多媒體接口。HDMI接口可以提供高達5Gbps的數據傳輸帶寬，可以傳送無壓縮的音頻信號及高分辨率視頻信號。同時無需在信號傳送前進行數/�；蛘吣�/數轉換，可以保證最高質量的影音信號傳送。 DVI接口 DVI全稱為Digital Visual Interface。它是1999年由Silicon 、Image、Intel(英特爾)、Compaq(康柏)、IBM、HP(惠普)、NEC、Fujitsu(富士通)等公司共同組成DDWG(Digital Display Working Group，數字顯示工作組)推出的接口標準。DVI-D接口，只能接收數字信號，接口上只有3排8列共24個針腳，其中右上角的一個針腳為空，不兼容模擬信號。

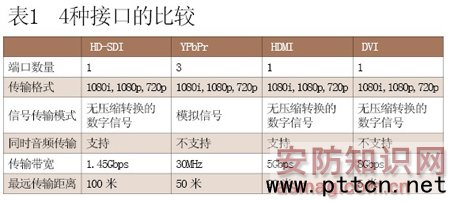

在這4種接口中，我們應該如何選擇?通過表1是對以上4種接口進行一個簡單比較和分析，我們發現HD-SDI接口是目前比較好的高清接口，同時HD-SDI接口也是目前廣電行業標準的高清接口。 · HD-SDI以其較遠的傳輸距離和較高的傳輸速率，更多地被使用到前端設備到傳輸設備，或者前端設備到中心/控制設備上。例如HD-SDI攝像機到HD-SDI光端機/矩陣的連接; · 在傳輸距離不是很遠，例如控制中心機房，對傳輸速率要求很高的場合，使用HDMI和DVI即能滿足需求。像支持HDMI/DVI的矩陣到監視器/大屏幕拼接墻之間的連接; · 顯示終端一般都帶有YPbPr接口，雖然YPbPr傳輸速率較低，但因其傳輸線的價格比較便宜，傳輸?shù)木嚯x較長，在某些對傳輸速率要求不高的場合也還是有一定的應用。 (中國集群通信網 | 責任編輯：陳曉亮) |
