　　· 它支持多路并列傳輸，最高可以支持到六路并列。這時候 HD-SDI的傳輸帶寬將達到8.9Gbps的數據傳輸流量。

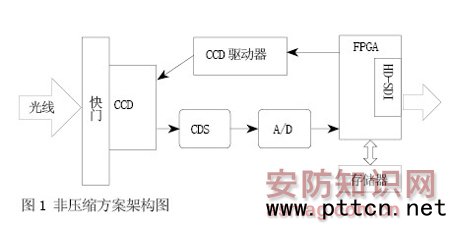

　　非壓縮方案架構

　　電荷耦合器件(CCD)攝像機使用FPGA實現信號綜合處理和顏色處理，并連接到CCD驅動器。CCD驅動器反過來驅使CCD、機械快門控制并觸發控制。模數轉換器將輸入視頻信號轉換成數字格式，然后將其存儲到片外存儲器。當整幀數據的傳輸完成后，F(xiàn)PGA將存儲器中的數據綜合，并使用HD-SDI標準將其發送到網絡中。從觸發到HD-SDI輸出所需的處理時間為1秒或更少。FPGA還可控制存儲器和ADC(模數轉換器)。

　　非壓縮方案的技術難點

　　非壓縮方案系統的核心是FPGA，它主要負責兩方面的內容：CCD驅動算法實現和協議轉換。整個方案技術上的難點也集中在這兩點上。

　　CCD驅動算法的實現就是我們常見的2A算法(自動曝光和自動白平衡)，如果前端接的是鏡頭模組則實現的是3A算法(比2A算法多了一個自動聚焦)。目前壓縮方案架構的核心是DSP，因?yàn)橛性S多可供選擇的高清方案，例如：TI、海思、美信、升邁、Atmel、FreeScale等等，這些廠家在推廣自己的方案時，一般都會在方案中集成了2A/3A算法，也有專門提供2A/3A算法的公司，如臺灣的歐普羅。所以在實現高清的壓縮方案時，開發工程師可以繞開復雜的2A/3A算法，直接在高清方案上做應用，降低了研發上投入以及減少了項目實施的時間。

　　相對于壓縮方案，除了傳統幾家有這方面技術積累的企業以外，市面上基于FPGA的2A/3A算法應用還不是很廣，可供選擇的方案也不多。企業如果自己投入研發2A/3A算法，成本和時間上都是一個比較大的投入。因此非壓縮方案應用上的最大難點就在于CCD驅動算法的實現，協議轉換比CCD驅動算法的實現難度要低一些。市場上新推出的基于HD-SDI的光端機、矩陣等傳輸、轉換以及控制設備不在少數，而基于HD-SDI的攝像機就寥寥無幾，這跟HD-SDI協議實現門檻比較低，而CCD驅動算法門檻較高有很大的關系。Altera和Xilinx都推出了基于HD-SDI的解決方案，在這兩個廠家的技術協助下，可以在較低的成本很較短的時間內實現HD-SDI。

　　結語

　　基于HD-SDI標準接口的高清攝像機，能夠真正實現1080p的高清視頻數據輸出，同時達到25幀/秒的實時圖像采集。新興的數字電影具有較高清晰度圖像更高的分辨率、更豐富的色彩(例如SMPTE 428-1K PGYQR 4096×2160 4∶4∶4/X’Y’Z’/12-bit@24P)，SMPTE N26技術委員會正在制訂435M系列標準：一種時鐘頻率為10.692 Gb/s的串行數據接口，其物理介質為符合IEC 60793-2標準的光纜與符合IEC 61754-20標準的光連接器。這種10 Gb/s級別的接口可將多至8個HD-SDI數據流復用在一起，也可以將現有的1.5 Gb/s與3 Gb/s數據結構映射至10 Gb/s接口上。因此基于HD-SDI標準接口的高清攝像機將有著廣闊的應用前景。(本文作者現任職于創維群欣科技有限公司)
